QHL750300S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OTP,OVP,SCP,UVLO 91% 15.6A 48V 1 425V 200V~425V(DC) 通孔安装
供应商型号: 1470-4598-ND
供应商: Digi-Key
标准整包数: 1

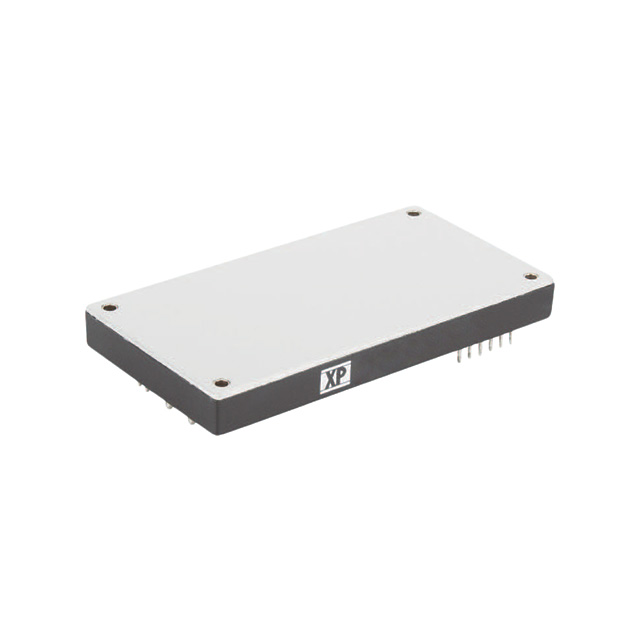

XP POWER DC-DC模块 QHL750300S48

QHL750300S48概述

    QHL750 Series DC-DC Converter 技术手册解析

    1. 产品简介


    QHL750系列是XP Power公司生产的高电压输入直流到直流转换模块,提供高达750瓦的功率输出。这种全砖模块特别适用于需要分布式电源架构的应用,如交流前端、功率因数校正前端以及电池系统。该系列产品在工业标准方面表现出色,具有广泛的电压范围和高效率特性。

    2. 技术参数


    - 输入电压范围: 200-425 VDC
    - 输出电压: 可选12V、15V、24V、28V和48V
    - 输出电流:
    - 12V: 62.5A
    - 15V: 50.0A
    - 24V: 31.2A
    - 28V: 26.7A
    - 48V: 15.6A
    - 最大输出电容负载: 10000 µF (12V/15V/24V/28V) 或 8000 µF (48V)
    - 最大输入电压: 475 VDC(持续时间100ms)
    - 效率: 高达91%
    - 工作温度范围: -40°C 到 +85°C
    - 尺寸: 4.6 x 2.4 x 0.5英寸 (116.8 x 61.0 x 12.7 mm)
    - 重量: 0.51 磅 (约230克)

    3. 产品特点和优势


    - 高电压输入范围: 支持200-425 VDC,非常适合宽电压输入应用。
    - 行业标准封装: 全砖模块设计,方便集成到现有系统中。
    - 高效率: 达到91%的最高效率,减少能源浪费。
    - 温度适应性强: 在-40°C到+85°C范围内正常工作,适合各种严苛环境。
    - 安全保护机制: 包括过载保护、短路保护、过压保护等,确保设备稳定运行。
    - 远程控制功能: 通过远程启停和电压调节,方便系统管理和维护。

    4. 应用案例和使用建议


    QHL750系列广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在数据中心中,可以用于服务器的电源分配;在电信基站中,用于为无线设备供电。在实际应用中,需注意以下几点:
    - 散热管理: 根据计算的功率损耗和空气流速确定散热需求,确保设备在正常温度范围内运行。
    - 电容选择: 根据输出电压选择合适的电容值,确保系统稳定。
    - 线路保护: 建议在输入端加装保险丝和浪涌抑制器,以提高系统安全性。

    5. 兼容性和支持


    - 兼容性: QHL750系列与其他XP Power公司的产品具有良好的兼容性,可轻松实现系统的扩展和升级。
    - 技术支持: XP Power公司提供详细的技术文档和应用指南,同时拥有专业的应用工程师团队,能够快速响应客户需求并提供定制化解决方案。

    6. 常见问题与解决方案


    - 问题1: 设备在启动时出现异常噪音。
    - 解决方案: 检查输入端电容是否正确连接,确认电路板焊接无误。
    - 问题2: 输出电压不稳。
    - 解决方案: 调整外部电阻值,重新设定输出电压。
    - 问题3: 设备在高温环境下运行不稳定。
    - 解决方案: 增加散热措施,确保设备在允许的工作温度范围内运行。

    7. 总结和推荐


    综上所述,QHL750系列DC-DC转换器以其广泛的电压范围、高效率、良好的温度适应性和全面的安全保护机制,成为分布式电源架构的理想选择。无论是工业自动化还是电信基础设施,该系列产品都能提供可靠、高效的电力解决方案。因此,强烈推荐该产品用于各种需要高功率直流电源的应用场景。

QHL750300S48参数

参数
输出电压 48V
类型 -
最大容性负载 -
输出总功率 -
输入电压最大值 425V
输入电压最小值 200V~425V(DC)
输出电压组数 1
散热方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
开关频率 -
转换效率 91%
输出电流最大值 15.6A
输出方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QHL750300S48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QHL750300S48数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QHL750300S48 QHL750300S48数据手册

QHL750300S48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 373.3184 ¥ 3124.2084
5+ $ 362.1176 ¥ 3030.4717
10+ $ 350.9168 ¥ 2936.735
25+ $ 335.9841 ¥ 2811.7666
100+ $ 313.5921 ¥ 2624.3742
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3124.2
