JHM1512D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM15系列, 9 → 18 V 直流输入, ±5V 直流输出, 15W
供应商型号: 209-JHM1512D05
供应商: Mouser
标准整包数: 1

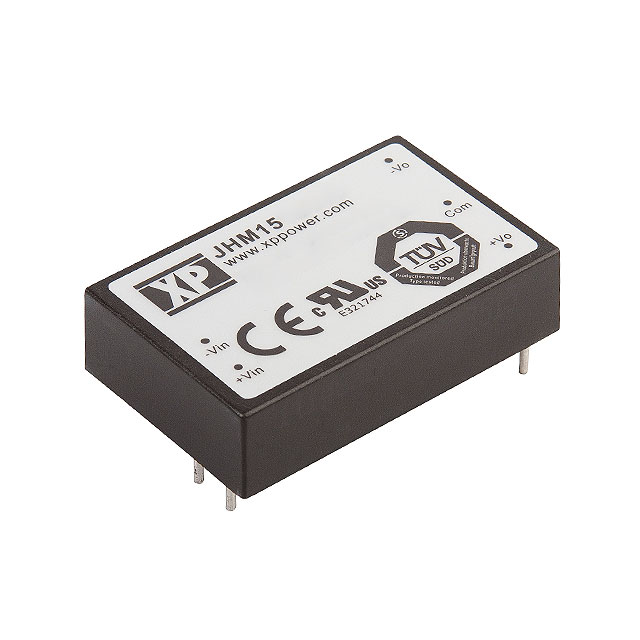

XP POWER AC-DC模块 JHM1512D05

JHM1512D05概述

    JHM15 Series DC-DC Converter:全面解析与应用指南
    JHM15系列是XP Power公司生产的高效DC-DC转换器,专为医疗、工业及各类电子设备设计。该系列转换器以其高效率、紧凑尺寸和出色的医疗认证而著称,适用于多种应用环境。

    产品简介


    JHM15系列DC-DC转换器提供了一系列稳定可靠的电压输出选项,涵盖单极性和双极性电压输出,适用于广泛的电压范围。该系列具备高效率和紧凑的尺寸,支持多个输出电压选项,包括5V、12V、15V及其正负版本。此外,JHM15系列还符合国际医疗标准IEC60601-1,提供患者泄漏电流低至2μA的安全保障,适用于对安全性和可靠性要求较高的医疗设备。

    技术参数


    - 输入电压范围:9-18 VDC(12 V模型),18-36 VDC(24 V模型)
    - 输出电压:5.0 V、12.0 V、15.0 V及对应的正负电压
    - 输出电流:最高可达3000 mA
    - 最大电容负载:各输出通道高达3000 µF
    - 效率:最高可达88%
    - 隔离等级:4000 VAC加强绝缘
    - 尺寸:1.60 x 1.00 x 0.40英寸(40.60 x 25.40 x 10.20毫米)
    - 重量:约0.04磅(20克)

    产品特点和优势


    JHM15系列转换器具有诸多独特功能和优势:
    - 高效率:提供高至88%的转换效率,在同类产品中处于领先地位。
    - 严格安全标准:通过IEC60601-1和ANSI/AMMI ES60601-1认证,确保在医疗设备中应用时的高度安全性。
    - 紧凑设计:采用紧凑的1x1.6英寸封装,适用于空间有限的应用场景。
    - 高隔离度:4000 VAC的加强绝缘设计,增强了在高压环境下的可靠性。
    - 宽输入电压范围:覆盖从9到36 VDC的宽广输入电压范围,适合各种不同的电源系统。

    应用案例和使用建议


    JHM15系列广泛应用于医疗、通信、测试测量设备等高可靠性需求的场合。例如,在便携式医疗设备中,JHM15可以确保稳定的电力供应,从而延长设备运行时间并提高安全性。对于需要高效率和紧凑布局的设计项目,JHM15也是一个理想选择。
    使用建议:
    - 在应用前仔细阅读并理解技术手册中的所有说明和警告。
    - 确保适当的散热设计以避免过热现象。
    - 注意输出电容的选择,避免超出最大容许值。

    兼容性和支持


    JHM15系列具有良好的兼容性,能与多数主流电源管理系统配合使用。制造商提供了详尽的技术文档和支持服务,包括安装指南、应用笔记和故障排除指南,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:电源启动延迟过长。
    - 解决办法:检查输入电压是否正常;调整外部电阻器设置。
    2. 问题:输出电压不稳定。
    - 解决办法:确认负载电流不超过额定值;检查输入电压波动情况。
    3. 问题:短路保护功能异常触发。
    - 解决办法:重新校准过流保护点设置;确保负载连接正确无误。

    总结和推荐


    综上所述,JHM15系列DC-DC转换器凭借其卓越的性能、广泛的兼容性以及完善的客户服务,在多种应用场景中表现出色。无论是医疗设备还是工业自动化控制,JHM15都能提供可靠且高效的电力解决方案。因此,强烈推荐给寻求高性能、高稳定性的客户。

JHM1512D05参数

参数
输出总功率 -
开关频率 -
转换效率 84%
类型 -
最大容性负载 -
散热方式 -
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
输出电压组数 2
特性 OCP,OVP,SCP,UVLO
输出电流最大值 1.5A,1.5A
输出电压 5V
输出方式 -
长*宽*高 40.6mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1512D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1512D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1512D05 JHM1512D05数据手册

JHM1512D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 67.298 ¥ 568.6681
5+ $ 64.0872 ¥ 541.5368
10+ $ 62.1108 ¥ 524.8363
20+ $ 59.4648 ¥ 502.4776
100+ $ 53.9595 ¥ 455.9578
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 568.66
