IA0505D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 1W
供应商型号: 1470-1344-5-ND
供应商: Digi-Key
标准整包数: 1

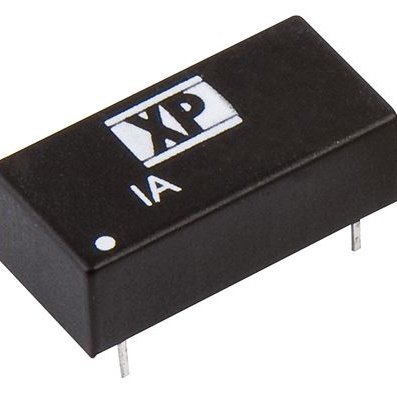

XP POWER DC-DC模块 IA0505D

IA0505D概述


    产品简介


    IA系列是一款高可靠性的隔离型电源模块,提供单路或双路输出选项,适用于多种工业应用。这款电源模块以紧凑的SIP(单列直插式封装)或DIP(双列直插式封装)形式提供,广泛应用于通信设备、工业自动化系统以及医疗设备等领域。

    技术参数


    - 输入电压范围:±10%(5V)
    - 输入反射电流:20 mA pk-pk(通过12 μH电感从5 Hz到20 MHz)
    - 输入反向电压保护:无
    - 输出电压:详见表格
    - 最小负载:无(不损坏单元,但可能无法满足所有规范)
    - 线性调整率:±1.2%/±1% ΔVin
    - 负载调整率:±10%(20-100%负载变化,3.3V型号为±20%)
    - 设定点精度:±3%
    - 纹波与噪声:最大75 mV pk-pk,带宽20 MHz
    - 温度系数:0.02%/°C
    - 最大容性负载:±100 μF
    - 效率:详见表格
    - 隔离电压:1000 VDC
    - 隔离电阻:109 Ω
    - 隔离电容:60 pF(典型值)
    - 开关频率:可变,80 kHz(典型值)
    - 平均无故障时间(MTBF):>1.12 MHrs(MIL-HDBK-217F,25°C,GB)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 外壳温度:最大100°C
    - 冷却方式:自然对流冷却
    - 安全认证:UL60950-1, CAN/CSA C22.2 No.60950-1

    产品特点和优势


    IA系列电源模块具备多个显著的特点,使其在市场上具有较高的竞争力:
    1. 双输出设计:能够同时为两个不同电压需求的电路供电,提高了系统的灵活性。
    2. 高隔离电压:高达1000 VDC的隔离电压确保了设备在强电磁干扰环境下的稳定性。
    3. 宽温运行范围:能够在极端环境下稳定工作,适应性强。
    4. 高可靠性:通过严格的MTBF测试,保证了长时间使用的稳定性。
    5. 行业标准封装:提供了SIP和DIP两种封装形式,方便集成到各种电路板中。
    6. 低纹波与噪声:最高75 mV pk-pk的纹波与噪声水平,确保了信号的纯净度。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:在需要多个独立电源轨的应用中,IA系列可以轻松实现。
    - 通信设备:由于其高效率和低噪声特性,非常适合用于电信设备的电源部分。
    - 医疗设备:在需要高可靠性和稳定输出的医疗设备中,如X射线机和超声设备,IA系列能够提供稳定的电力供应。
    使用建议
    - 散热管理:虽然IA系列支持自然对流冷却,但在高负载条件下,考虑增加散热片或风扇以防止过热。
    - 负载调节:对于大负载变化的应用,建议根据具体需求选择合适的型号以达到最佳效果。
    - 反接保护:在连接电源时注意正确极性,避免因反接造成损坏。

    兼容性和支持


    - 兼容性:IA系列模块与其他标准电气接口完全兼容,易于集成。
    - 支持服务:xppower.com提供全面的技术支持,包括安装指南、用户手册以及常见问题解答等资源。

    常见问题与解决方案


    1. 问题:设备开机后无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认输入连接无误且符合规范。
    2. 问题:输出电压不稳定。
    - 解决方案:确保负载在规定的范围内,检查是否正确设置了设定点。
    3. 问题:设备温度过高。
    - 解决方案:检查散热措施是否到位,必要时增加外部散热装置。

    总结和推荐


    IA系列电源模块以其高效、稳定、可靠等特点,在多种工业应用场景中表现出色。它不仅能够满足各类复杂的电气特性要求,还能在恶劣环境下保持良好的性能表现。如果您正在寻找一款稳定可靠的电源解决方案,IA系列无疑是值得推荐的产品。

IA0505D参数

参数
输出方式 -
类型 -
输出电流最大值 100mA
输出电压组数 2
输出总功率 2W
最大容性负载 -
特性 -
输入电压最大值 5.5V
开关频率 -
输出电压 5V
输入电压最小值 4.5V
转换效率 74%
散热方式 -
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP,PDIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IA0505D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IA0505D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IA0505D IA0505D数据手册

IA0505D封装设计

查看详情并下载
Symbol
Footprint
3D Model
