JWL5024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 9 → 36 V 直流输入, 5V 直流输出, 50W
供应商型号: 209-JWL5024S05
供应商: Mouser
标准整包数: 1

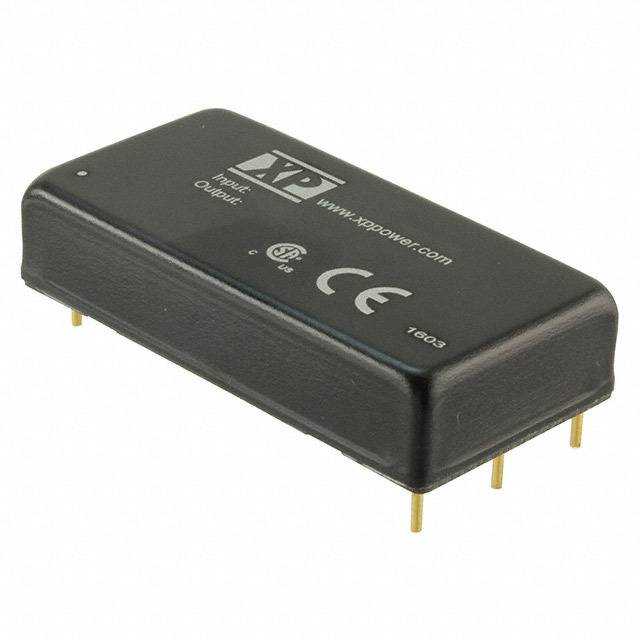

XP POWER AC-DC模块 JWL5024S05

JWL5024S05概述

    JWL50 Series DC-DC Converter

    产品简介


    JWL50系列是XP Power公司推出的一款紧凑型宽输入范围单输出直流转换器。它具有高效率、稳定可靠的特性,适用于多种工业应用。这些转换器设计用于提供稳定的输出电压,广泛应用于通信、医疗设备、工业控制和自动化系统等领域。

    技术参数


    以下是JWL50系列的主要技术参数:
    | 参数名称 | 值 |

    | 输出电压(最小/典型/最大) | 3.3V / 30V |
    | 输入电压范围(最小/典型/最大) | 9V / 24V / 36V
    18V / 48V / 75V |
    | 效率 | ≥90% |
    | 隔离电压(输入到输出) | 1500 VDC |
    | 工作温度范围 | -40°C 至 +105°C |
    | 最大输入电流 | 2.53A |
    | 尺寸 | 2.00" x 1.00" x 0.43" (50.8 x 25.4 x 11.0 mm) |
    | 功率 | 50W |

    产品特点和优势


    1. 宽输入电压范围:JWL50系列具有宽广的输入电压范围,能够适应不同场合的需求。
    2. 高功率密度:体积小,重量轻,能够提供高达50W的功率。
    3. 隔离电压高:1500 VDC的隔离电压确保了安全运行。
    4. 远程开关控制:具备远程开关控制功能,方便系统管理。
    5. 温度保护:内置过温保护机制,确保长时间稳定工作。
    6. 六面金属外壳:提供额外的物理保护和散热功能。

    应用案例和使用建议


    JWL50系列广泛应用于电信设备、工业自动化控制系统、医疗设备等领域。例如,在电信基站中,它可以作为主电源供应单元,为各种设备提供稳定的电源。
    使用建议:
    - 选择适当的外部电容器来匹配输出电压和负载条件,以减少输出纹波。
    - 在高温环境下使用时,考虑安装散热片以提高散热效果。
    - 考虑到宽输入范围,可以在不同的电网电压下灵活使用。

    兼容性和支持


    JWL50系列具有良好的兼容性,可以与大多数标准电路板接口配合使用。厂商提供了3年的保修服务,同时也提供了丰富的技术支持资源,如应用笔记和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:启动后没有输出电压。
    - 解决方案:检查输入电压是否在规定范围内,确认连接是否正确,尝试使用远程开关功能。

    2. 问题:输出电压不稳定。
    - 解决方案:增加外部滤波电容,检查输入电压稳定性,确认负载是否超出额定值。

    3. 问题:过热保护启动。
    - 解决方案:改善散热条件,考虑使用散热片或风扇。

    总结和推荐


    JWL50系列直流转换器凭借其紧凑的设计、宽泛的输入范围和高效率,非常适合在苛刻的应用环境中使用。特别是在需要高可靠性电源的地方,其表现出色。综上所述,强烈推荐此款产品。

JWL5024S05参数

参数
转换效率 91%
特性 Remote On/Off,SCP
输出电压 5V
输出方式 Fixed
输入电压最小值 9V
输出电流最大值 10A
输入电压最大值 36V
开关频率 285KHz(Typ)
散热方式 -
输出电压组数 1
类型 -
输出总功率 50W
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5024S05 JWL5024S05数据手册

JWL5024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
