首页  >  产品百科  >  JTD2048S05

JTD2048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 18 → 75 V 直流输入, 5V 直流输出, 20W
供应商型号: 1358031
供应商: 欧时
标准整包数: 1

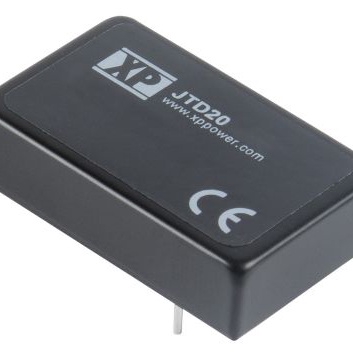

XP POWER AC-DC模块 JTD2048S05

JTD2048S05概述

    JTD20 Series DC-DC Converter

    1. 产品简介


    JTD20系列DC-DC转换器是一种高效的电源模块,专为需要高可靠性、宽输入电压范围的应用而设计。这类转换器支持单输出和双输出模式,能够广泛应用于工业控制、通信设备、医疗设备及各种嵌入式系统中。

    2. 技术参数


    - 输出类型: 单输出和双输出
    - 输入电压范围: 9-36V(单路)和18-75V(双路)
    - 输出电压: 3.3V, 5V, 12V, 15V, ±5V, ±12V, ±15V
    - 最大输出电流:
    - 单路:5500mA(3.3V),4000mA(5V),1670mA(12V),1330mA(15V)
    - 双路:±2000mA(±5V),±835mA(±12V),±665mA(±15V)
    - 效率: 最高达91%
    - 隔离电压: 3000 VDC
    - 尺寸: 1.6” x 1” x 0.41” (40.6 x 25.4 x 10.4 mm)
    - 重量: 约0.064磅(29.0克)
    - 工作温度范围: -40°C 到 +100°C
    - 存储温度范围: -55°C 到 +125°C
    - 环境湿度: 非冷凝条件下可达95%RH
    - 最大容性负载: 见模型和额定值表格
    - 安全认证: UL/cUL60950-1, 62368-1;IEC/EN60950-1, 62368-1

    3. 产品特点和优势


    JTD20系列DC-DC转换器具备以下显著优势:
    - 金属外壳: 提供更好的散热性能和机械保护
    - 短路保护: 支持连续性猝发模式并自动恢复
    - 输出调整: 通过电阻值调节,实现输出电压的±10%调整
    - 远程开关控制: 支持远程控制开/关操作,增强了系统的灵活性
    - 高效能: 在宽输入电压范围内提供高达91%的效率

    4. 应用案例和使用建议


    JTD20系列DC-DC转换器非常适合用于各类对稳定性和效率要求高的应用场合,如电信基站、自动化控制系统、医疗仪器等。使用时应注意:
    - 外部滤波电容器和瞬态电压抑制器: 增强电路抗干扰能力
    - 远程控制开关连接: 采用开漏或开集方式连接,便于系统管理

    5. 兼容性和支持


    该产品支持广泛的输入电压范围,并具有良好的电磁兼容性。制造商提供了详尽的技术支持和售后服务,确保用户可以轻松集成和使用该模块。

    6. 常见问题与解决方案


    - 问题: 模块无法正常启动
    - 解决方案: 检查输入电压是否在允许范围内,确认连接线没有断开
    - 问题: 输出电压不稳定
    - 解决方案: 检查输出负载是否超出范围,确认外部滤波电容和瞬态电压抑制器是否正确安装
    - 问题: 效率偏低
    - 解决方案: 检查输入电压和负载是否处于最佳匹配状态,重新检查所有接线端子的连接情况

    7. 总结和推荐


    JTD20系列DC-DC转换器以其高效率、宽输入范围、良好的环境适应性及全面的安全认证,在多种工业应用中表现出色。尽管初始成本相对较高,但其出色的性能和可靠性使其成为值得投资的选择。强烈推荐给那些寻求高性能电源模块的应用开发人员。

JTD2048S05参数

参数
输出电压组数 1
输出总功率 -
输出电压 5V
开关频率 -
转换效率 90%
特性 Remote On/Off,OCP,OVP,SCP
输入电压最大值 75V
输出电流最大值 4A
类型 -
最大容性负载 -
输出方式 -
输入电压最小值 48V(DC)
散热方式 -
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2048S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2048S05 JTD2048S05数据手册

JTD2048S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 297.9584
3+ ¥ 286.0369
5+ ¥ 280.3191
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 297.95
