IEU0305S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU03系列, 4.5 → 10 V 直流输入, 15V 直流输出, 3W
供应商型号: 1470-3614-ND
供应商: Digi-Key
标准整包数: 1

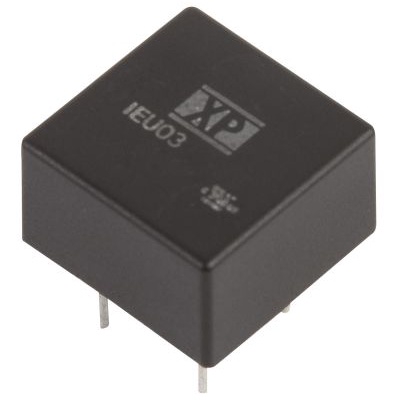

XP POWER DC-DC模块 IEU0305S15

IEU0305S15概述

    IEU03 Series DC-DC Converter:高效能稳压电源模块

    1. 产品简介


    IEU03系列是XP Power公司推出的高效能稳压DC-DC转换器,设计紧凑且功能强大。这款转换器支持单输出和双输出模式,具有宽输入电压范围(2:1),能够满足不同应用场合的需求。其最大亮点在于小巧的DIP8封装、高效率和1500VDC的隔离能力,使其适用于多种电子产品,包括信息技术设备、医疗设备以及工业控制系统等。

    2. 技术参数


    IEU03系列的各项技术参数如下所示:
    - 输入电压范围:4.5-75VDC
    - 输出电压:3.3VDC至30VDC(根据具体型号)
    - 最大输出电流:600mA
    - 最大容性负载:100μF
    - 效率:最高可达87%
    - 隔离电压:1500VDC(持续60秒)
    - 工作温度范围:-40°C至+95°C
    - 初始设定精度:±1.5%
    - 线路调整率:±0.2%
    - 负载调整率:±1.0%
    - 瞬态响应:负载变化25%时,在500μs内恢复到±1%以内
    - 纹波噪声:70mV峰峰值(20MHz带宽)

    3. 产品特点和优势


    IEU03系列的主要特点是其高效率和稳定性。凭借高达87%的效率,它能够显著降低能源消耗,减少热量产生,从而延长设备使用寿命。此外,1500VDC的高隔离电压确保了安全可靠的运行,特别是在需要高压隔离的应用中。紧凑的DIP8封装使得该转换器非常适合空间受限的设计。

    4. 应用案例和使用建议


    IEU03系列适用于各种严苛环境下的应用,例如医疗设备、工业控制系统和通信设备等。实际应用中,用户需注意以下几点:
    - 在选择具体型号时,应考虑所需输出电压和电流匹配设备需求。
    - 使用过程中,建议为输入端添加外部电容,如CHEMI-CON KY 220μF/100V,以提高EMI滤波效果。
    - 长期工作在较高环境温度下时,需根据降额曲线合理分配输出功率,以避免过热风险。

    5. 兼容性和支持


    该系列DC-DC转换器采用标准化的引脚布局,方便与现有电路板设计集成。厂商提供三年质保服务,并附有详尽的应用指南和技术支持文档,帮助客户解决安装和调试过程中的问题。

    6. 常见问题与解决方案


    根据手册内容,以下是用户可能遇到的一些常见问题及其解决办法:
    - 问题1:设备启动时输出电压不稳定。
    - 解决办法:检查输入电压是否在规定范围内,确认输出电容连接正确。
    - 问题2:设备在高温环境下工作异常。
    - 解决办法:查看降额曲线,适当减小输出功率,或增加散热措施。
    - 问题3:设备受到外部电磁干扰。
    - 解决办法:加强输入端的EMI滤波,确保符合EN55022 Class A标准。

    7. 总结和推荐


    综上所述,IEU03系列DC-DC转换器凭借其卓越的性能、稳定的工作状态以及广泛的应用范围,成为众多高可靠性要求应用场景的理想选择。无论是在严苛环境下的工业控制还是医疗设备中,IEU03均能提供可靠稳定的电力供应,因此强烈推荐给寻求高性能电源解决方案的工程师和技术人员。

IEU0305S15参数

参数
输出电压组数 1
输出电流最大值 200mA
特性 OCP,SCP
输入电压最小值 5V(DC)
输出电压 15V
散热方式 -
输出总功率 -
开关频率 -
转换效率 85%
输入电压最大值 10V
最大容性负载 -
类型 -
输出方式 -
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0305S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0305S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0305S15 IEU0305S15数据手册

IEU0305S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
