RDH30072WS28

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, RDH300系列, 43 → 160 V 直流输入, 28V 直流输出, 300W
供应商型号: 209-RDH30072WS28
供应商: Mouser
标准整包数: 1

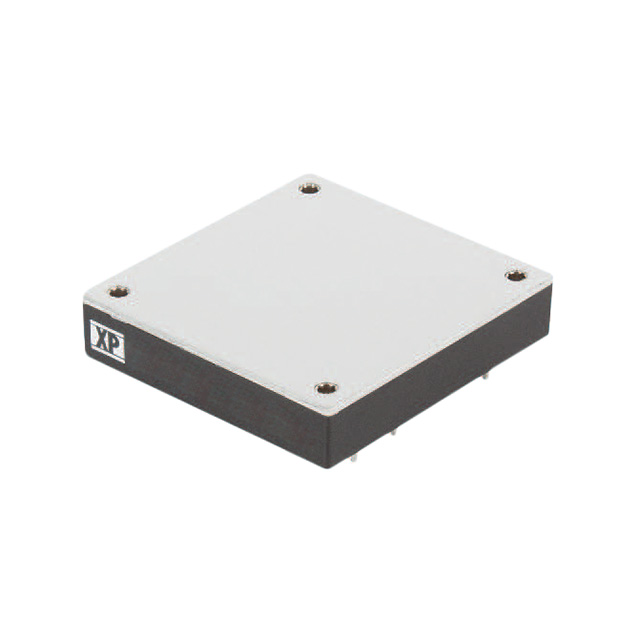

XP POWER DC-DC模块 RDH30072WS28

RDH30072WS28概述

    RDH300 Series DC-DC Converter:技术手册详解

    1. 产品简介


    RDH300系列是XPPower公司推出的一款宽范围输入直流到直流转换器(DC-DC Converter),专为铁路应用和其他高可靠性需求的工业领域设计。它提供单路输出,并具备4:1的宽输入电压范围,可以从72 VDC到110 VDC的额定输入电压中选择,以适应不同轨距应用的需求。该系列产品符合EN50155标准,适用于运输和工业环境,包括铁路车辆。RDH300系列还符合EN50121-3-2标准,确保其在各种复杂环境下的稳定运行。

    2. 技术参数


    - 输入电压范围:43 VDC至160 VDC,具备72 VDC或110 VDC两种额定输入电压选项。
    - 输出电压范围:5 VDC至48 VDC,多种输出电压可供选择。
    - 最大功率:300瓦特。
    - 效率:最高可达90%。
    - 隔离度:输入对输出3000 VDC隔离,输入对外壳3000 VDC隔离,输出对外壳500 VAC隔离。
    - 瞬态响应:最大偏差不超过±5%,恢复至±1%所需时间小于250微秒。
    - 温度范围:操作温度范围为-40°C至+100°C,存储温度范围为-55°C至+125°C。
    - 重量:约0.25磅(114克)。
    - 尺寸:2.4 x 2.28 x 0.5英寸(61.0 x 57.9 x 12.7毫米)。

    3. 产品特点和优势


    - 宽范围输入:支持72 VDC或110 VDC的额定输入电压,适用于多种不同的电力供应环境。
    - 高效率:高达90%的转换效率使得在有限的空间内实现高效能量转换成为可能。
    - 强大的抗干扰能力:符合EN50121-3-2和EN50121-3-2标准,具备出色的抗电磁干扰能力,确保系统稳定可靠。
    - 易于调整输出电压:通过远程控制功能可调节输出电压,满足不同应用的需求。
    - 长时间运行稳定性:具备3年保修期,保证长期稳定运行。

    4. 应用案例和使用建议


    - 铁路应用:广泛应用于各类铁路车辆,包括高速列车和城市轨道交通车辆。例如,可以在车载电力系统中作为辅助电源使用,为其他系统如空调、照明等供电。
    - 工业自动化:可用于工业机器人、控制系统等需要稳定电源的场合。建议在安装时采用适当的散热措施,确保在高负荷运行时保持良好的散热效果。
    - 电源冗余设计:在多电源冗余系统中使用RDH300系列,可以提高系统的整体可靠性和稳定性。例如,在数据中心或关键基础设施中,作为备用电源系统的一部分。

    5. 兼容性和支持


    - 兼容性:RDH300系列与多种外部元件兼容,例如铝电解电容器(YXF系列)、聚合物钽电容器等,具体型号请参考手册中的“电气部件表”部分。
    - 技术支持:XPPower公司提供全面的技术支持服务,包括但不限于产品选型、应用设计咨询、故障排查和维修服务。用户可以通过访问公司网站或直接联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问:输出电压无法调整到目标值怎么办?
    答:检查外部电阻连接是否正确,确认电阻阻值符合要求。如果仍存在问题,检查输入电压和负载条件是否正常。
    - 问:过载保护启动后如何复位?
    答:若检测到过载情况,RDH300将自动切换到短路保护模式。当负载恢复正常后,转换器会自动复位并继续正常工作。如需手动复位,可以断开输入电源后再重新接通。
    - 问:为什么会有轻微的电压波动?
    答:由于转换器内部存在一定的负载调节率和线性调节率,输出电压可能会出现轻微波动。这属于正常现象,通常不会影响最终设备的正常工作。

    7. 总结和推荐


    RDH300系列直流到直流转换器以其宽范围输入、高效率、强抗干扰能力和出色的性能表现,使其成为铁路应用及其他高可靠性工业领域的理想选择。无论是在电力供应系统的冗余设计中,还是在极端环境下的稳定运行保障上,RDH300系列都展现出了卓越的能力。强烈推荐在需要高效、可靠电源转换的应用场景中使用此款产品。

RDH30072WS28参数

参数
输出电流最大值 10.7A
输出方式 DC-DC
输入电压最大值 160V
散热方式 -
输出电压组数 1
输入电压最小值 72V(DC)
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出总功率 -
转换效率 89%
开关频率 -
输出电压 28V
最大容性负载 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RDH30072WS28厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

RDH30072WS28数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER RDH30072WS28 RDH30072WS28数据手册

RDH30072WS28封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 252.0504 ¥ 2129.8259
5+ $ 244.4904 ¥ 2065.9439
12+ $ 230.349 ¥ 1946.4491
24+ $ 220.542 ¥ 1863.5799
库存: 3
起订量: 1 增量: 1
