ITW1205SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITW系列, 9 → 18 V 直流输入, 5V 直流输出, 1W
供应商型号: 1226078P
供应商: 海外现货
标准整包数: 1

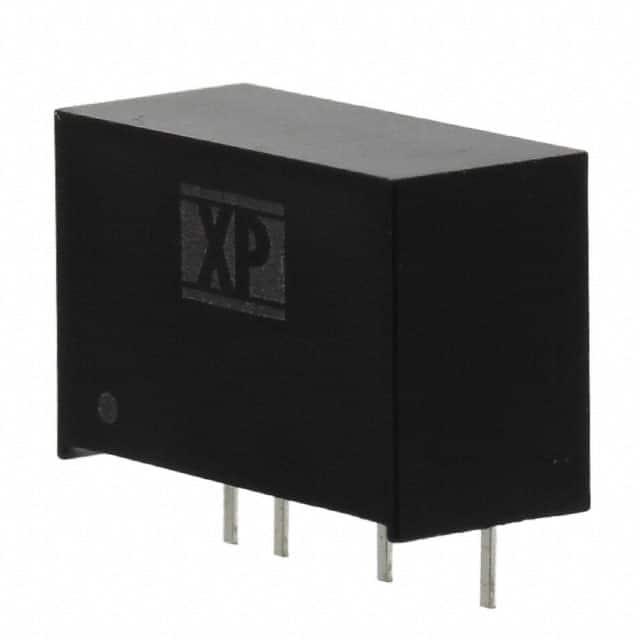

XP POWER DC-DC模块 ITW1205SA

ITW1205SA概述

    # ITW Series DC-DC Converter 技术手册

    1. 产品简介


    基本介绍
    ITW系列DC-DC转换器是一款高性能、多功能的电源模块,广泛应用于工业自动化、通信设备、医疗仪器等领域。该系列产品支持宽输入电压范围(2:1),具备单路和双路输出能力,拥有高达1500 VDC的隔离电压和全调节输出电压。无最小负载要求的设计使其更加灵活,适用于各种复杂的应用场景。
    主要功能
    - 宽输入电压范围:4.5V至75VDC,满足多种供电需求。
    - 单路/双路输出:提供正负电压输出选项,适用于不同电路设计。
    - 高效率:最高可达81%,适合节能设计。
    - 高隔离度:1500VDC的隔离电压确保安全运行。
    应用领域
    - 工业自动化控制系统
    - 医疗设备
    - 通信设备
    - 测试测量仪器
    - 航空航天设备

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 75 | VDC |
    | 输出电压 | 见模型表 V |
    | 输出电流 | 5.0 200 | mA |
    | 输入电流(满载) | 7 1680 | µF |
    | 效率 76% | 81% | % |
    | 隔离电压 | 1500 VDC |
    | 开关频率 | 150 550 | kHz |

    3. 产品特点和优势


    独特功能
    - 宽输入电压范围:适应不同电源环境,减少对稳压器的需求。
    - 高效率:在全负载范围内保持高效能。
    - 高隔离度:保证电路的安全性和稳定性。
    - 无最小负载要求:简化系统设计,提高灵活性。
    市场竞争力
    - 紧凑设计:体积小巧,便于集成。
    - 长寿命:平均无故障时间长达2.8百万小时。
    - 高可靠性:经过严格测试,符合多项国际安全标准。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于传感器供电,确保数据采集的准确性。
    - 通信设备:为无线通信模块提供稳定电源。
    - 医疗设备:支持医疗成像设备的精密供电需求。
    使用建议
    - 散热管理:确保良好的自然对流条件,避免过热。
    - 滤波设计:根据具体型号选择合适的外部电容和电感,以降低电磁干扰。
    - 负载匹配:确保负载与输出电压匹配,以获得最佳性能。

    5. 兼容性和支持


    兼容性
    - 接口标准:支持标准引脚布局,易于与其他电子元件连接。
    - 电源输入:兼容多种直流电源,如电池、适配器等。
    支持信息
    - 厂商支持:提供详尽的技术文档和客户支持服务。
    - 保修政策:提供三年质保服务,保障用户权益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内。 |
    | 过热保护触发 | 检查散热设计是否合理。 |
    | 电磁干扰严重 | 添加外部滤波元件,改善滤波效果。 |

    7. 总结和推荐


    综合评估
    ITW系列DC-DC转换器以其高效率、高隔离度和广泛的输入电压范围,在工业、医疗和通信领域表现出色。其紧凑的设计和高可靠性使其成为各类应用的理想选择。
    推荐使用
    我们强烈推荐ITW系列DC-DC转换器给需要高性能电源解决方案的用户。其灵活性和稳定性使其成为市场上极具竞争力的产品之一。

ITW1205SA参数

参数
输出总功率 1W
转换效率 78%
输入电压最大值 18V
散热方式 -
输出方式 -
最大容性负载 -
输出电压 5V
输入电压最小值 9V
输出电流最大值 200mA
类型 -
特性 SCP
输出电压组数 1
开关频率 -
长*宽*高 17mm(长度)*7.62mm(宽度)
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITW1205SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITW1205SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITW1205SA ITW1205SA数据手册

ITW1205SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 68.393
10+ ¥ 67.0198
库存: 32
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 341.96
