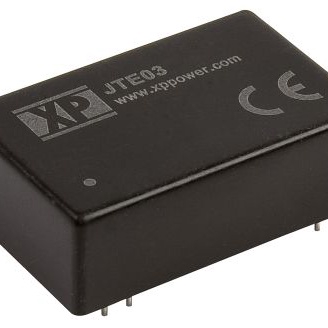

JTE0348D15-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 18 → 75 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1672244
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTE0348D15-H

JTE0348D15-H概述

    JTE03 Series DC-DC Converter 技术手册解读

    1. 产品简介


    JTE03 系列是XP Power公司设计的一种多输入范围的DC-DC转换器,适用于广泛的应用领域。它采用DIP塑料封装,具备高效率、宽输入电压范围和良好的隔离性能,非常适合于通信设备、工业自动化系统、医疗设备以及各类消费电子产品中作为电源模块使用。

    2. 技术参数


    JTE03系列的主要技术参数如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注和条件 |
    |
    | 输入电压范围(DC) | 9 36 | V | 24V名义 |
    | 输入电压范围(DC) | 18 75 | V | 48V名义 |
    | 输出电压(V) | 见表
    | 输出电流(A) | 见表
    | 效率(%) 81 见表 |
    | 初始设置精度(%) ±2 |
    | 最小负载(A) | 0 | 无最小负载要求 |
    | 输入电流(mA) | 见表 | 在标称输入电压下测量 |
    | 最大电容负载(µF) | 见表 | 每个输出 |
    | 线性调节(%) | ±0.5
    | 负载调节(%) | ±1.2 | 单输出 |
    | 交叉调节(%) | ±5 | 双输出模型在其中一个负载变化时 |
    | 瞬态响应(%偏差) 3 恢复在2%内小于2ms |
    | 纹波和噪声(mV峰峰值) | 80 100 测量带宽为20MHz |
    | 短路保护 | 持续,自动恢复
    | 温度系数(%/°C) | 0.02

    3. 产品特点和优势


    - 多输入范围:4:1的宽输入电压范围,使得该转换器可以适应多种不同的电源环境。
    - 隔离性能强:具备1500VDC的隔离电压,可选3000VDC隔离版本。
    - 无最小负载需求:无需最小负载即可稳定工作。
    - 高效率:典型效率高达82%,在不同输入输出条件下均表现出色。
    - 长保修期:提供三年保修,增强用户的信心。

    4. 应用案例和使用建议


    JTE03系列广泛应用于通信设备、工业控制、医疗仪器等需要稳定电源输出的场合。在具体应用中,用户可以根据不同的输出电压和电流需求选择合适的型号。例如,在需要较高功率密度的应用中可以选择JTE0324系列,而在对电磁干扰敏感的环境中,则需要特别注意滤波电路的设计,以符合EN55022标准。

    5. 兼容性和支持


    JTE03系列DC-DC转换器具有良好的兼容性,可以直接安装到现有的电路板上。XP Power公司还提供了详细的应用指南和技术支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:无法达到标称输出电压
    - 解决办法:检查输入电压是否处于规定范围内,确保所有连接正确无误,并参考应用笔记进行校准。

    - 问题:过热现象
    - 解决办法:确认散热措施是否到位,检查是否有足够的自然对流空间,并考虑使用外部风扇辅助散热。

    7. 总结和推荐


    综上所述,JTE03系列DC-DC转换器以其宽泛的输入电压范围、高效率和优良的隔离性能成为市场上一款极具竞争力的产品。对于需要高性能电源转换的系统,这款产品是一个值得信赖的选择。建议在实际应用中根据具体需求和环境条件进行合理选型和设计。

JTE0348D15-H参数

参数
输入电压最小值 48V(DC)
最大容性负载 -
输出电压 15V
输入电压最大值 75V
输出电流最大值 100mA,100mA
输出电压组数 2
输出方式 -
开关频率 -
转换效率 81%
特性 SCP
散热方式 -
输出总功率 -
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0348D15-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
