QHL600300S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QHL600系列, 180 → 425 V 直流输入, 48V 直流输出, 600W
供应商型号: 1470-4593-ND
供应商: Digi-Key
标准整包数: 1

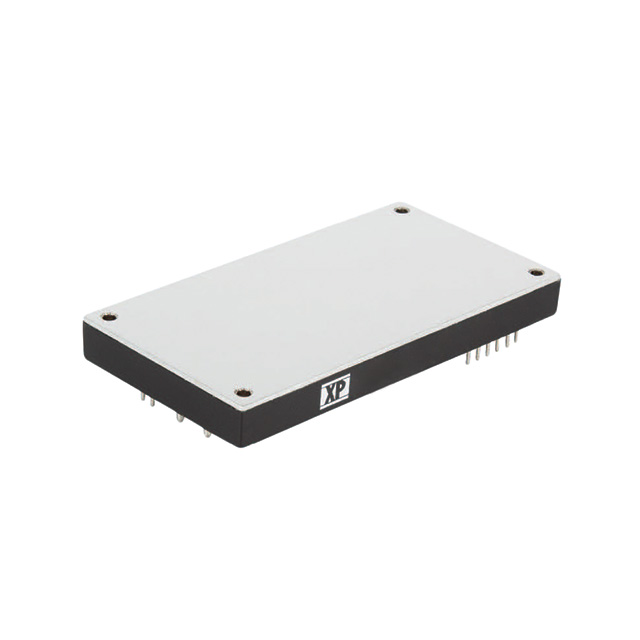

XP POWER DC-DC模块 QHL600300S48

QHL600300S48概述

    QHL600 Series DC-DC Converter:产品和技术指南

    1. 产品简介


    QHL600系列是XP Power公司推出的一款高性能DC-DC转换器,专为满足工业标准的全砖封装(full brick)设计。这款转换器具备180至425 VDC的宽输入电压范围,可以提供单路输出,具有行业领先的小巧尺寸和高效率(最高可达91.0%)。QHL600系列适用于分布式电源架构(如交流前端、功率因数校正前端和电池系统),广泛应用于电信、工业控制、医疗设备及自动化等领域。

    2. 技术参数


    - 输入电压范围: 180-425 VDC
    - 输出电压: 12 V, 24 V, 48 V
    - 输出电流: 最大50.0 A(12 V),25.0 A(24 V),12.5 A(48 V)
    - 效率: 最高达91.0%
    - 隔离电压: 输入到输出3000 VAC,输入到外壳2500 VAC,输出到外壳500 VAC
    - 尺寸: 4.6 x 2.4 x 0.5英寸(116.8 x 61.0 x 12.7毫米)
    - 重量: 约230克(0.51磅)

    3. 产品特点和优势


    QHL600系列的主要特点是其紧凑的尺寸和高效率,能够在广泛的输入电压范围内保持稳定输出。此外,它还具备远程开/关控制和过载保护功能,确保系统的可靠性和稳定性。通过内置的电流共享和电源良好信号,该转换器能够更好地集成到复杂的电源系统中。该产品在恶劣环境中依然表现优异,支持-40°C至+100°C的工作温度范围。

    4. 应用案例和使用建议


    QHL600系列DC-DC转换器被广泛应用于电信基础设施、工业控制系统和医疗设备中。例如,在电信行业中,它可以作为后备电源系统的高效能量转换模块,确保通信网络的持续稳定运行。在使用过程中,为了达到最佳效果,建议根据实际负载情况和环境条件选择合适的外部电容。例如,对于最大输出电流为50.0 A的情况,应配置至少10000 µF的电解电容以维持输出稳定。

    5. 兼容性和支持


    QHL600系列转换器设计上具有良好的兼容性,可以轻松与其他电子元件和设备配合使用。制造商XP Power提供了详细的技术文档和支持服务,包括安装指南、用户手册和常见问题解答。此外,产品提供三年质保,进一步保障了用户的权益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低 | 检查输入电压是否在正常范围内;确保电路中有足够的散热措施;确认连接正确无误。 |
    | 输出电压不稳定 | 确认外部电容值符合要求;检查焊接点是否有松动;确认电源线连接良好。 |
    | 温度过高 | 检查是否有足够的空气流动;减少负载;更换更大尺寸的散热片或使用散热器。 |

    7. 总结和推荐


    综上所述,QHL600系列DC-DC转换器凭借其紧凑的设计、高效率和出色的性能,在多种应用场合中表现出色。它不仅适合工业应用,也适用于各种高可靠性要求的环境。强烈推荐对高性能DC-DC转换器有需求的专业人士和企业考虑选用QHL600系列产品。

QHL600300S48参数

参数
最大容性负载 -
输入电压最大值 425V
散热方式 -
开关频率 -
输入电压最小值 300V(DC)
输出电压组数 1
输出电流最大值 12.5A
输出总功率 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
类型 -
输出电压 48V
转换效率 91%
输出方式 -
长*宽*高 116.8mm(长度)*61mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装
