JTH1524S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTH系列, 9 → 36 V 直流输入, 12V 直流输出, 15W
供应商型号: 1470-2111-5-ND
供应商: Digi-Key
标准整包数: 1

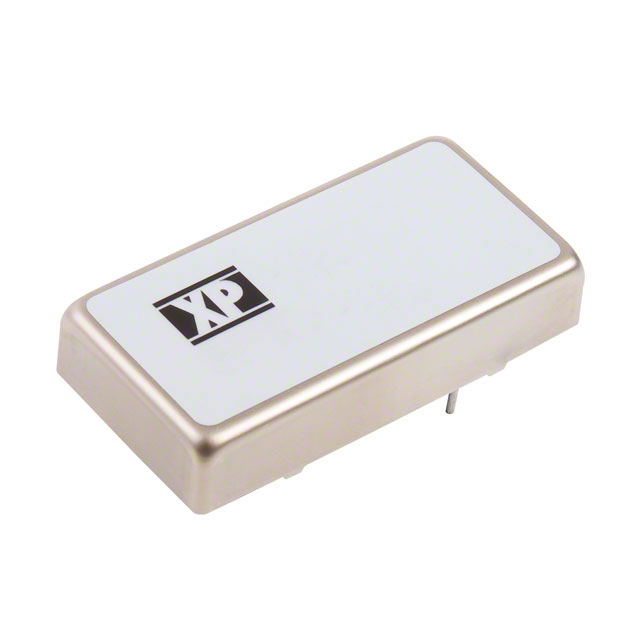

XP POWER AC-DC模块 JTH1524S12

JTH1524S12概述


    产品简介


    JTH系列是专门为需要高效率和宽输入电压范围的应用设计的直流-直流(DC-DC)转换器。这些转换器广泛应用于通信设备、工业自动化系统、医疗设备及轨道交通等领域。主要功能包括提供稳定的电源输出,具备高效率和宽泛的工作温度范围,能够在严苛的环境中稳定运行。

    技术参数


    - 功率等级: 15瓦
    - 输入电压范围:
    - 24 VDC (9-36 VDC)
    - 48 VDC (18-72 VDC)
    - 效率: 最高达86%
    - 隔离电压: 输入到输出1500 VDC
    - 工作温度范围: -40°C 至 +100°C
    - 过压保护: 无
    - 过流保护: 典型值为满载电流的140%
    - 浪涌电流: 24 V 模型 40 VDC(持续100毫秒)
    48 V 模型 80 VDC(持续100毫秒)
    - 尺寸与重量:
    - 尺寸:具体尺寸需参考图纸
    - 重量:0.07磅(约30克)

    产品特点和优势


    JTH系列转换器具备多项独特功能和优势,包括:
    - 宽输入电压范围: 支持4:1的输入电压范围,能够适应多种电源输入条件。
    - 高效率: 高达86%的效率可以有效降低能量损耗。
    - 宽工作温度范围: 能够在极端条件下稳定运行,适用于多种恶劣环境。
    - 高可靠性: 符合UL安全认证标准,具有三年保修期。

    应用案例和使用建议


    应用案例
    JTH系列转换器常用于电信基础设施,如基站供电系统;也适用于医疗设备中的辅助电源供应,以确保设备的可靠性和稳定性。在轨道交通系统中,JTH系列转换器可以在车辆内部的各种传感器和控制单元中提供稳定的电源支持。
    使用建议
    为了确保最佳性能,建议在安装过程中注意散热管理,特别是当环境温度较高时。通过适当增加外部冷却措施,可以进一步提高转换器的使用寿命和效率。此外,根据实际负载情况合理选择输出电压和电流,以实现最大效率。

    兼容性和支持


    JTH系列转换器与其他电子元器件或设备具有良好的兼容性。此外,制造商提供详尽的技术支持和售后服务,包括使用说明、故障排查指南和技术咨询等,以帮助客户更好地使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,确认负载变化是否过大 |
    | 短路保护启动 | 检查是否存在短路,断开负载后重新启动设备 |
    | 过温保护启动 | 确保良好的散热环境,必要时采取强制冷却措施 |

    总结和推荐


    综上所述,JTH系列转换器是一款高效、稳定且耐用的直流-直流转换器。其出色的性能和广泛应用领域使其成为众多工业领域的首选产品。鉴于其优异的性价比,强烈推荐用于需要高效率和稳定电源的各类应用场合。

JTH1524S12参数

参数
转换效率 85%
特性 OCP,OVP,SCP,UVLO
类型 -
输出电压 12V
输出电压组数 1
输入电压最大值 36V
散热方式 -
输入电压最小值 9V
输出总功率 15W
输出方式 DC-DC
输出电流最大值 1.25A
最大容性负载 -
开关频率 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTH1524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTH1524S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTH1524S12 JTH1524S12数据手册

JTH1524S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
