JHM1012D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM系列, 9 → 18 V 直流输入, ±15V 直流输出, 10W
供应商型号: 209-JHM1012D15
供应商: Mouser
标准整包数: 1

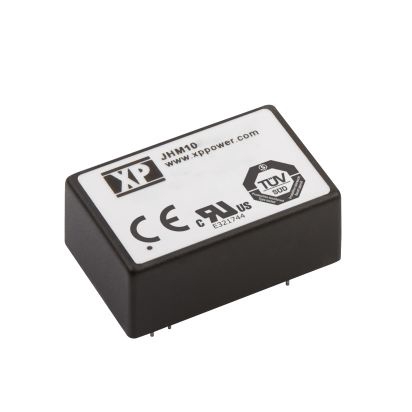

XP POWER AC-DC模块 JHM1012D15

JHM1012D15概述

    JHM10系列电源模块技术手册解析

    1. 产品简介


    JHM10系列是专为医疗设备和其他高可靠性应用设计的电源模块。该系列提供了5V、12V和15V的单输出和正负双输出型号。它们的主要功能包括高效转换、高绝缘耐压和低患者漏电流。这些模块广泛应用于医疗仪器、通信设备、工业控制等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 输入电压范围 | 5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC) |
    | 输入电流 | 见表 |
    | 冲击电流 | 最大20A(36V) |
    | 患者漏电流 | 最大2μA |
    | 输出电压 | 见表 |
    | 输出电压调整 | ±10% |
    | 起动延迟 | 5ms(典型值) |
    | 线路调节 | ±0.3%(最大) |
    | 负载调节 | ±2%(最大) |
    | 交叉调节 | ±4%(最大) |
    | 暂态响应 | 4%(最大),恢复到1%以内 <500μs |
    | 纹波与噪声 | 1%(峰值-峰值) |
    | 过载保护 | 120%-200%,触发并重启 |
    | 过压保护 | 115%-140% |
    | 温度系数 | ±0.03/°C(最大) |
    | 短路保护 | 触发并重启(脉冲模式),自动恢复 |

    3. 产品特点和优势


    - 高绝缘耐压:4000VAC,符合IEC60601-1标准,确保安全隔离。
    - 低患者漏电流:2μA,符合医疗设备的要求。
    - 宽输入电压范围:从5V到24V,适合多种应用场景。
    - 高效率:最高可达89%,有助于降低功耗。
    - 宽工作温度范围:-40°C至+80°C,适用于恶劣环境。

    4. 应用案例和使用建议


    - 医疗设备:JHM10系列因其高安全性获得了国际医疗认证,适用于各种医疗设备。
    - 通信设备:适用于通信基站和数据中心,保证稳定的电源供应。
    - 工业控制:在工业环境中提供可靠的电源支持,适合自动化控制系统。
    使用建议:
    - 在使用过程中应注意输入电压的选择,避免过载导致的损坏。
    - 确保散热良好,尤其是在高温环境下使用时。

    5. 兼容性和支持


    - 与大多数电子设备和系统兼容,无需额外外部组件即可满足EMC要求。
    - 厂商提供3年质保,技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,调整外部负载电阻。 |
    | 效率低 | 检查散热情况,确保良好的空气流通。 |
    | 启动异常 | 确认输入电压是否符合要求,重新启动电源模块。 |

    7. 总结和推荐


    JHM10系列电源模块凭借其高绝缘耐压、低患者漏电流和宽工作温度范围,在医疗设备和工业控制等领域表现出色。其高效的转换能力和广泛的应用场景使其在市场上具有很高的竞争力。总体来说,JHM10系列是一款值得信赖的高性能电源模块,推荐在需要高可靠性和稳定性的应用中使用。

JHM1012D15参数

参数
开关频率 -
输入电压最小值 9V~18V(DC)
输出方式 -
散热方式 -
输出总功率 -
输出电流最大值 333mA,333mA
特性 OCP,OVP,SCP,UVLO
输入电压最大值 18V
输出电压 15V
转换效率 88%
输出电压组数 2
最大容性负载 -
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1012D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1012D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1012D15 JHM1012D15数据手册

JHM1012D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
