JCE0324D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, ±12V 直流输出, 3W
供应商型号: 1470-2904-5-ND
供应商: Digi-Key
标准整包数: 1

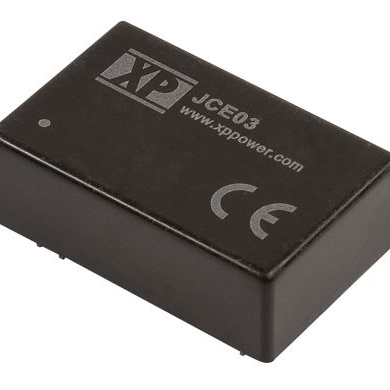

XP POWER AC-DC模块 JCE0324D12

JCE0324D12概述

    JCE03 系列 DC-DC 转换器技术手册解析

    产品简介


    JCE03 系列是一款高性能的 DC-DC 转换器,适用于多种工业及商业应用场景。这款转换器具备广泛的输入电压范围(2:1),支持单输出和双输出配置,广泛应用于自动化设备、通信设备、医疗设备等领域。凭借其高效率、宽工作温度范围和坚固耐用的设计,JCE03 系列成为许多复杂系统的理想选择。

    技术参数


    JCE03 系列的详细技术参数如下表所示:
    | 输入电压范围 | 输出电压 | 输出电流 | 输入电流(最大) | 最大电容负载 | 效率(典型值) | 模型编号 |
    ||
    | 9-18 VDC | 3.3 V | 900 mA | 339 mA | 470 µF | 74% | JCE0312S3V3 |
    | 9-18 VDC | 5.0 V | 600 mA | 325 mA | 470 µF | 78% | JCE0312S05 |
    | 9-18 VDC | 12.0 V | 250 mA | 313 mA | 100 µF | 81% | JCE0312S12 |
    | 9-18 VDC | 15.0 V | 200 mA | 313 mA | 100 µF | 81% | JCE0312S15 |
    | 9-18 VDC | 24.0 V | 125 mA | 316 mA | 47 µF | 80% | JCE0312S24 |
    | ±3.3 V | ±450 mA | 10 mA | 339 mA | ±220 µF | 74% | JCE0312D03 |
    | ±5.0 V | ±300 mA | 10 mA | 325 mA | ±220 µF | 78% | JCE0312D05 |
    | ±12.0 V | ±125 mA | 15 mA | 313 mA | ±100 µF | 81% | JCE0312D12 |
    | ±15.0 V | ±100 mA | 20 mA | 313 mA | ±100 µF | 81% | JCE0312D15 |
    | ±24.0 V | ±63 mA | 35 mA | 319 mA | ±47 µF | 80% | JCE0312D24 |

    产品特点和优势


    JCE03 系列 DC-DC 转换器具有以下显著特点和优势:
    - 宽输入电压范围:可承受 9-75 VDC 的输入电压,适用范围广。
    - 高效率:典型效率可达 81%,最高达 85%,保证系统运行稳定高效。
    - 全隔离输出:具备 1500 VDC 的电气隔离,可通过添加后缀 ‘-H’ 来实现 3000 VDC 隔离,提高系统安全性。
    - 无最小负载要求:无需额外负载即可正常工作,简化系统设计。
    - 宽工作温度范围:-40°C 至 +100°C 的工作温度范围,适应各种恶劣环境。
    - 高可靠性:提供三年保修,具有极高的长期稳定性和可靠性。

    应用案例和使用建议


    JCE03 系列 DC-DC 转换器广泛应用于各种工业控制系统、通信设备和医疗设备中。例如,在自动化设备中,JCE03 系列可以作为核心电源模块,确保各个电路板稳定供电。在通信设备中,由于其高效率和紧凑尺寸,可以有效减少散热需求,降低系统功耗。在医疗设备中,JCE03 系列的安全性和稳定性使其成为不可或缺的一部分。
    使用建议:
    - 在高电磁干扰环境中,建议安装符合标准的滤波器以增强抗干扰能力。
    - 使用大容量电容(如 330 µF/100 V)来进一步降低纹波噪声。

    兼容性和支持


    JCE03 系列 DC-DC 转换器与多种电子元件和设备兼容,如常见的 PCB 和连接器。XPPower 提供全面的技术支持,包括详细的安装指南、故障排查手册和售后支持服务。此外,还提供详细的 EMC 测试报告,确保产品符合各类国际标准。

    常见问题与解决方案


    - 问题:启动时输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认所有电容已正确连接且容量符合要求。
    - 问题:纹波噪声较大
    - 解决方案:增加输出端的滤波电容至 470 µF,同时检查接地是否良好。
    - 问题:过热保护频繁触发
    - 解决方案:检查散热条件,增加外部散热装置,或降额使用。

    总结和推荐


    JCE03 系列 DC-DC 转换器以其宽泛的输入电压范围、高效率、可靠性和稳定性在众多应用中表现出色。其独特的设计和卓越的性能使其成为许多高要求应用的理想选择。因此,强烈推荐使用 JCE03 系列 DC-DC 转换器,特别是在需要高可靠性和高效能的场合。

JCE0324D12参数

参数
散热方式 -
输出电流最大值 125mA,125mA
特性 SCP
开关频率 -
最大容性负载 -
转换效率 81%
输出总功率 -
输入电压最大值 36V
类型 -
输出电压 12V
输出方式 -
输出电压组数 2
输入电压最小值 24V(DC)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0324D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0324D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0324D12 JCE0324D12数据手册

JCE0324D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.226 ¥ 145.5597
5+ $ 16.0888 ¥ 134.6431
25+ $ 14.9344 ¥ 124.9823
100+ $ 13.936 ¥ 116.6269
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.55
