JWE0824S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 9 → 36 V 直流输入, 24V 直流输出, 8W
供应商型号: 1470-4079-ND
供应商: Digi-Key
标准整包数: 1

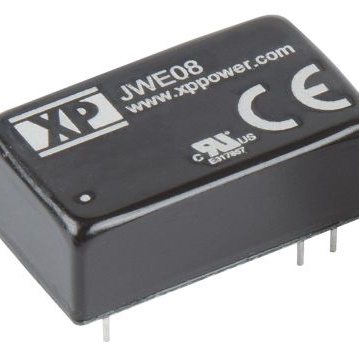

XP POWER AC-DC模块 JWE0824S24

JWE0824S24概述

    JWE08系列直流转换器技术手册

    产品简介


    JWE08系列直流转换器是一种超宽输入范围的单路和双路输出调节器,广泛应用于工业、通信、医疗和消费电子等领域。该系列产品采用DIP16封装,具有高功率密度、金属外壳和优异的隔离性能,适用于各种恶劣的工作环境。

    技术参数


    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注条件 |
    |
    | 输出电压 | 3.3 | 30 | VDC | 见型号和额定值表 |
    | 初始设定精度 | ±2.0 | - | % | 满载时 |
    | 输出电压平衡 | ±1.0 | ±2.0 | % | 双路输出平衡负载 |
    | 最小负载 | - | 无最低负载要求 | - | - |
    | 线性调节率 | ±0.2 | ±0.8 | % | 满载条件下最小到最大输入 |
    | 负载调节率 | ±0.5 | ±1.0 | % | 从空载到满载 |
    | 交叉调节率 | - | ±5.0 | % | 双路输出模型,一个负载在25%-100%之间变化,另一个固定在100% |
    | 暂态响应 | - | 3-5 | %偏差 | 恢复时间小于250μs,负载变化25% |
    | 纹波和噪声 | - | 55 | mV pk-pk | 20MHz带宽下,使用0.47μF陶瓷电容测量 |
    | 过载保护 | - | 150% | - | - |
    | 短路保护 | - | 持续重启(回跳模式),自动恢复 | - | - |
    | 最大容性负载 | 见型号和额定值表 | - | - | - |
    | 温度系数 | - | 0.02 | %/℃ | - |

    产品特点和优势


    - 超宽输入范围:4:1的输入电压范围(9-36VDC 和 18-75VDC)使产品在多种供电环境下稳定运行。
    - 高效率:典型效率可达86%,提高了能源利用效率。
    - 1500VDC隔离:增强电气安全性,适合高压应用场合。
    - 全温范围运行:-40°C至+105°C的宽温度范围确保了良好的稳定性。
    - 高功率密度:设计紧凑,易于集成。
    - 三年质保:长期可靠性的保障,降低了用户的使用风险。

    应用案例和使用建议


    应用案例:
    JWE08系列直流转换器被广泛用于电信基站、医疗设备、机器人控制板等应用。例如,在医疗设备中,其高隔离性能和宽工作温度范围保证了在极端条件下的稳定运行。
    使用建议:
    - 为了更好地进行纹波抑制,建议在输出端添加一个低ESR的陶瓷电容,如CHEMI-CON KY 330µF/100V。
    - 在使用过程中,注意定期检查散热情况,以保持最佳工作状态。

    兼容性和支持


    - 兼容性:JWE08系列直流转换器与多种电子元件和设备兼容,适用于不同的应用场合。
    - 支持:厂商提供全面的技术支持和三年质保服务,确保客户使用无忧。

    常见问题与解决方案


    1. Q:如何正确连接引脚?
    - A:参考产品手册中的引脚连接图,确保每个引脚按正确方式连接。

    2. Q:如何处理过载情况?
    - A:当发生过载时,转换器会自动保护并重新启动。如有必要,可以手动关闭系统进行排查。

    3. Q:如何测试纹波和噪声?
    - A:使用示波器,将带宽限制为20MHz,并使用0.47μF陶瓷电容进行测量。

    总结和推荐


    总结:JWE08系列直流转换器凭借其超宽输入范围、高效率和优异的环境适应能力,成为各类应用的理想选择。它在工业自动化、医疗设备和通信领域的广泛应用证明了其可靠性和高性能。
    推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐JWE08系列直流转换器作为电子元器件项目的首选产品。

JWE0824S24参数

参数
输入电压最小值 9V~36V(DC)
输出电流最大值 335mA
输出电压组数 1
最大容性负载 -
转换效率 86%
输出电压 24V
输入电压最大值 36V
开关频率 -
散热方式 -
输出总功率 -
特性 OCP,SCP
输出方式 -
类型 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0824S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0824S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0824S24 JWE0824S24数据手册

JWE0824S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.5328 ¥ 263.8901
5+ $ 30.5864 ¥ 255.9699
25+ $ 28.3816 ¥ 237.5185
100+ $ 26.4889 ¥ 221.679
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 263.89
