首页  >  产品百科  >  QSB20048S15

QSB20048S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB200系列, 18 → 75 V 直流输入, 15V 直流输出, 200W
供应商型号: 1718694
供应商: 海外现货
标准整包数: 1

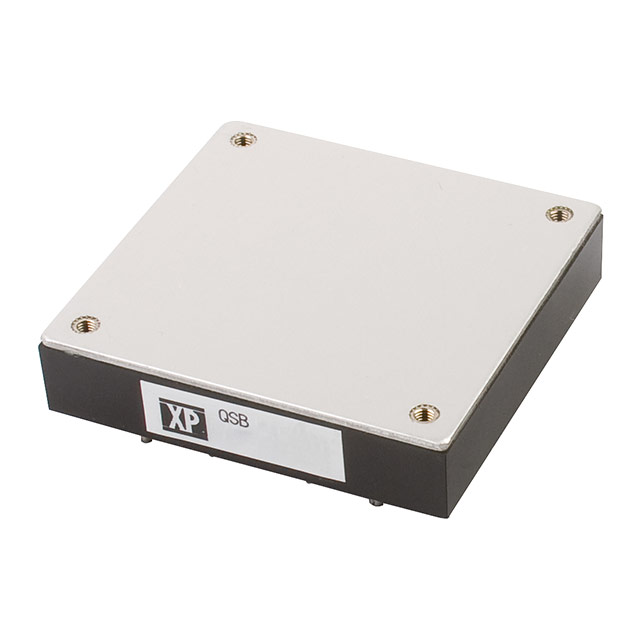

XP POWER DC-DC模块 QSB20048S15

QSB20048S15概述

    # QSB 系列电源模块技术手册

    产品简介


    基本介绍
    QSB 系列电源模块是一款高效能、高可靠性的电源转换设备,适用于各种工业及通信领域的应用。其主要特点包括宽输入电压范围、高功率密度、远程开关控制等。QSB 系列模块可以广泛应用于电信设备、工业自动化、医疗设备、测试设备等领域。

    技术参数


    输入
    - 输入电压范围:9-75V DC(具体值见型号表)
    - 输入电流:根据型号和电压不同,详见下表
    - 输入反向电压保护:无
    输出
    - 输出电压调整范围:±10%,详见应用说明
    - 初始设定精度:±1.5%最大
    - 线性调节率:±0.2%最大(从高线到低线测量)
    - 负载调节率:±0.2%最大(从0%到100%负载测量)
    - 瞬态响应:最大偏差5%,恢复至1%以内需500微秒(25%负载阶跃变化)
    - 纹波噪声:具体值见型号表(典型值3.3V与5V模型为100mV pk-pk,12V与15V模型为150mV pk-pk,24V与28V模型为280mV pk-pk)
    - 过压保护:115-140%
    - 短路保护:持续运行
    - 热关断:壳温>105°C
    - 温度系数:±0.03%/°C
    保护与隔离
    - 输入滤波器:π型网络
    - 欠压锁存:详见型号表
    - 浪涌保护:24V DC:50VDC持续100ms,48V DC:100VDC持续100ms
    - 隔离电压:输入到输出:1500VDC,输入到外壳:1500VDC,输出到外壳:1500VDC
    - 隔离电阻:107Ω
    - 隔离电容:详见型号表(例如:QSB75-200:100pF典型,QSB350:1000pF典型)
    机械特性
    - 散热:底板冷却
    - 安装孔径:详见型号表
    - 引脚定义:
    - Pin 1: +Vin
    - Pin 2: Remote On/Off
    - Pin 3: -Vin
    - Pin 4: -Vout
    - Pin 5: -Sense
    - Pin 6: Trim
    - Pin 7: +Sense
    - Pin 8: +Vout
    - Pin 9: Not used(仅QSB150-350系列)

    产品特点和优势


    - 高功率密度:高达123.0 W/in³,适合空间有限的应用。
    - 宽输入电压范围:9-75V DC,适合多种电源环境。
    - 远程控制功能:支持远程开关控制和远程感测。
    - 高效能:最高可达92.5%的效率。
    - 高可靠性:3年保修,高MTBF(平均故障间隔时间)。

    应用案例和使用建议


    应用案例
    QSB系列电源模块广泛应用于电信设备、工业自动化控制系统、医疗设备和测试设备。例如,在电信设备中,它作为后备电源系统的一部分,确保在主电源失效时系统的正常运行。
    使用建议
    - 散热管理:保证足够的空气流动和良好的散热条件,避免过热。
    - 外部电容:对于部分型号,需要外接至少100µF的输出电容以维持输出稳定。
    - 远程感测:利用远程感测功能补偿线路压降,提高输出电压精度。

    兼容性和支持


    兼容性
    QSB系列模块具有标准封装形式,易于与其他电子元器件集成。具体尺寸和引脚定义见产品手册。
    支持
    制造商提供详尽的技术文档和客户支持服务。如有任何技术问题或需求,可通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压范围,确保符合要求;检查输出端电容是否满足要求。 |
    | 输出电流不足 | 检查负载是否超过额定值;检查连接线是否接触良好。 |
    | 过温保护 | 减少负载或增加散热措施;检查散热设计是否合理。 |

    总结和推荐


    QSB系列电源模块以其高功率密度、宽输入电压范围和强大的远程控制功能成为市场上的一大亮点。通过详尽的技术规格和支持体系,使其在各类应用环境中表现出色。对于需要高性能、高可靠性的电源解决方案的项目,强烈推荐选用QSB系列电源模块。

QSB20048S15参数

参数
输出电压组数 1
输出电压 15V
输入电压最小值 48V(DC)
输出总功率 -
输出方式 -
类型 -
输入电压最大值 75V
特性 Remote On/Off,OCP,OTP,OVP,SCP
散热方式 -
开关频率 -
最大容性负载 -
输出电流最大值 13.3A
转换效率 88%
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB20048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB20048S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB20048S15 QSB20048S15数据手册

QSB20048S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
