JWE0648S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 18 → 75 V 直流输入, 12V 直流输出, 6W
供应商型号: 1470-4070-ND
供应商: Digi-Key
标准整包数: 1

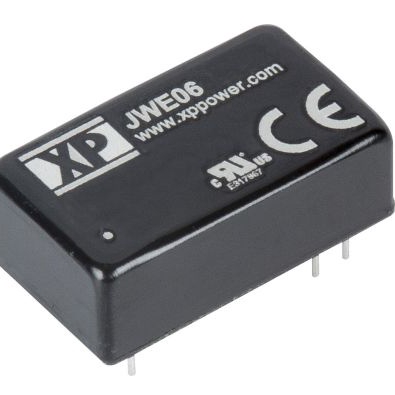

XP POWER AC-DC模块 JWE0648S12

JWE0648S12概述

    JWE06 Series DC-DC Converter



    1. 产品简介



    JWE06系列是XP Power公司推出的直流-直流转换器,适用于广泛的应用领域。该系列产品提供单输出和双输出版本,输入电压范围宽广,从9V到75V,支持多种输出电压,包括3.3V、5.0V、12.0V、15.0V和24.0V,甚至±12.0V和±15.0V。JWE06系列主要用于信息技术设备(ITE)和其他需要稳定直流电源的场合,如工业自动化、通信系统、医疗设备等。


    2. 技术参数



    - 输入电压范围: 9-36V / 18-75V
    - 输出电压: 单输出3.3V至30VDC,双输出±12.0V或±15.0V
    - 输出电流: 最大1500mA(单输出) / ±250mA(双输出)
    - 效率: 最高可达88%
    - 隔离度: 输入至输出1500/1800 VDC
    - 尺寸: 0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)
    - 重量: 0.013磅(约6.1克)
    - 工作温度范围: -40°C至+105°C
    - 存储温度范围: -50°C至+125°C
    - 湿度范围: 95%RH非冷凝
    - 封装: DIP16封装
    - 输入浪涌电压: 25/50/100 VDC(根据型号不同)


    3. 产品特点和优势



    JWE06系列具有以下显著优势:
    - 超宽输入电压范围: 4:1输入范围,确保广泛的适用性。
    - 高隔离度: 输入到输出1500 VDC隔离,适合各种高可靠性要求的应用。
    - 高功率密度: 功率密度高达38.0 W/in³,使得体积小巧而高效。
    - 全范围负载条件下满功率运行: 直至+75°C仍可实现全功率输出。
    - 金属外壳: 提高散热效果,延长使用寿命。
    - 3年质保: 确保长期稳定运行。


    4. 应用案例和使用建议



    JWE06系列常用于需要稳定直流电源的场合,例如工业控制系统、医疗设备、通信基础设施等。对于工业自动化设备,选择合适的工作电压和电流型号尤为重要,以确保系统正常运行。

    使用建议:
    - 根据具体应用需求选择合适的输入电压和输出电压型号。
    - 考虑散热需求,尤其是在高温环境下使用时。
    - 结合外部电容,增强系统的稳定性和抗干扰能力。


    5. 兼容性和支持



    JWE06系列与标准DIP16封装兼容,易于集成到现有系统中。XP Power公司提供了全面的技术支持和售后服务,包括详细的用户手册和应用指南,确保用户能够轻松进行安装和调试。


    6. 常见问题与解决方案



    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,检查输出负载是否超过最大额定值。

    - 问题: 效率低于预期。
    - 解决方案: 检查电路布局是否合理,避免过多的寄生电感和电阻。

    - 问题: 温度过高。
    - 解决方案: 确保良好的散热措施,必要时加装散热片或风扇。


    7. 总结和推荐



    JWE06系列是一款高性能、高可靠性的直流-直流转换器,适用于多种应用场合。其超宽输入电压范围、高隔离度和高功率密度使其在市场上具有很强的竞争力。对于需要稳定电源供应的应用,JWE06系列是一个理想的选择。强烈推荐在相关项目中采用此产品。

JWE0648S12参数

参数
散热方式 -
输出电压 12V
类型 -
输出电流最大值 500mA
开关频率 -
转换效率 86%
输入电压最小值 48V(DC)
最大容性负载 -
输出总功率 -
输出方式 -
输入电压最大值 75V
输出电压组数 1
特性 OCP,SCP
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0648S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0648S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0648S12 JWE0648S12数据手册

JWE0648S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.5584 ¥ 236.6777
5+ $ 27.7056 ¥ 229.6102
10+ $ 26.8424 ¥ 222.4564
25+ $ 25.6984 ¥ 212.9755
100+ $ 23.9929 ¥ 198.8412
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 236.67
