JWE0848S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 18 → 75 V 直流输入, 3.3V 直流输出, 8W
供应商型号: 1351227
供应商: 海外现货
标准整包数: 10

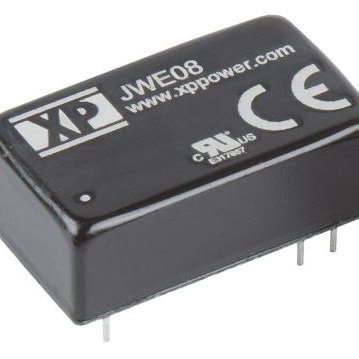

XP POWER AC-DC模块 JWE0848S3V3

JWE0848S3V3概述

    JWE08 Series DC-DC Converter

    1. 产品简介


    JWE08系列是XP Power公司生产的一款高效能、宽输入电压范围的DC-DC转换器。它具备单输出和双输出两种类型,支持高功率密度及隔离保护,适用于信息技术设备(ITE)和工业自动化设备等多种场合。凭借其出色的性能和稳定性,JWE08系列被广泛应用于各种电力电子系统中。

    2. 技术参数


    | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输出电压 | 3.3 | 30 | VDC | 参见模型和额定值表 |
    | 初始设置精度 | ±2.0 % | 满载时 |
    | 输出电压平衡 | ±1.0 | ±2.0 | % | 双输出负载平衡时 |
    | 最低负载 | 无 无需最低负载 |
    | 线路调节 | ±0.2 | ±0.8 | % | 满载下从最小到最大输入电压 |
    | 负载调节 | ±0.5 | ±1.0 | % | 从0到满载 |
    | 交叉调节 | ±5.0 % | 双输出模型中一个负载在25%到100%之间变化,另一个固定在100% |
    | 瞬态响应 | 3 | 5 | %偏差 | 250 μs内恢复到小于1% |
    | 波纹与噪声 | 55 mV 峰峰值 | 20 MHz带宽,使用0.47 μF陶瓷电容测量 |
    | 过载保护 | 150 %
    | 短路保护 | 持续 重启,带自动恢复 高电感模式,自动恢复 |
    | 最大容性负载 | 见模型和额定值表 |
    | 温度系数 | 0.02 %/℃

    3. 产品特点和优势


    - 超宽输入电压范围:输入电压可在9-36V或18-75V范围内灵活调整,适用于不同电源环境。
    - 全负载温度适应性:在-40°C至+70°C环境下可实现全功率运行,确保在极端温度下的稳定输出。
    - 高效率:最高效率可达86%,减少能源损耗。
    - 隔离保护:1500 VDC的隔离电压提供安全保护。
    - 高功率密度:紧凑设计和高效的内部结构提高了功率密度,便于集成到更小的空间中。

    4. 应用案例和使用建议


    JWE08系列DC-DC转换器适用于信息技术设备(ITE)、工业自动化、医疗设备等领域。根据具体应用需求,可以选择单输出或双输出型号。例如,在医疗设备中,JWE08可以作为稳定的电源供应,确保设备在波动较大的电源环境中仍能正常运行。使用建议:
    - 在设计电路时,应考虑输入电源的稳定性和负载平衡。
    - 对于长时间连续工作的应用场景,建议监测并保持适当的环境温度,避免过热。

    5. 兼容性和支持


    JWE08系列转换器采用标准引脚布局,易于与其他电路板集成。制造商提供3年保修服务,并附有详尽的技术支持文档和培训资料,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何解决瞬态响应不理想的问题?
    - 解决方法:检查负载平衡情况,使用合适的外部电容器进行滤波。
    - 问题:输入电压不稳定时,输出电压波动大。
    - 解决方法:确保电源输入稳定,或者增加输入端的滤波电容以提高稳定性。
    - 问题:设备在高温环境下运行时出现过热现象。
    - 解决方法:增加散热措施,如散热片或风扇,并注意周围环境温度,确保不超过设备的最大允许温度。

    7. 总结和推荐


    综上所述,JWE08系列DC-DC转换器是一款高性能、高可靠性的电源解决方案,具有出色的输入电压适应性、宽工作温度范围和高效率等特点。对于需要稳定电源输出且对环境温度变化敏感的应用场合,该产品无疑是一个优秀的选择。因此,我强烈推荐在信息技术设备和工业自动化设备中使用JWE08系列DC-DC转换器。

JWE0848S3V3参数

参数
类型 -
开关频率 -
输入电压最大值 75V
最大容性负载 -
输出电压组数 1
特性 OCP,SCP
输出电流最大值 1.6A
散热方式 -
输出总功率 -
输出方式 DC-DC
输出电压 3.3V
转换效率 78%
输入电压最小值 48V(DC)
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0848S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0848S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0848S3V3 JWE0848S3V3数据手册

JWE0848S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
