Q30N-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 12 V 直流输入, -3kV dc输出, 0.5W
供应商型号: 1470-3339-ND
供应商: Digi-Key
标准整包数: 1

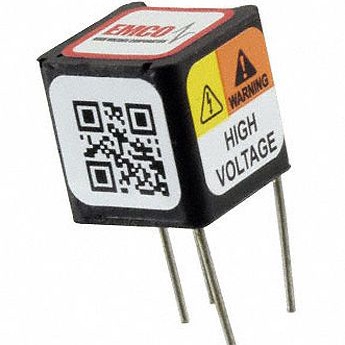

XP POWER DC-DC模块 Q30N-12

Q30N-12概述

    电子元器件产品技术手册解析:Q系列高压直流转换器

    产品简介


    Q系列高压直流转换器是一款超小型、高可靠性的DC到HV DC转换器,可提供高达5000伏特的输出电压。它体积小巧,重量轻便,是需要极小尺寸和重量的应用场合的理想选择。此系列产品广泛应用于各种行业,包括光电倍增管、光传感器、压电装置、电容充电等。由于其独特的性能,Q系列在科研、医疗、电子设备制造等领域展现出广阔的市场前景。

    技术参数


    以下是Q系列高压直流转换器的关键技术参数和性能指标:
    - 输出电压范围:从100 VDC到10,000 VDC。
    - 最大输出电流:根据不同型号变化,例如:
    - 0至+1000 VDC:Q10型号为0.500 mA。
    - 0至+1200 VDC:Q12型号为0.417 mA。
    - 0至+10,000 VDC:Q101型号为50 μA。
    - 输入电压:0至5, 12, 15或24伏特。
    - 典型启动电压:<0.7伏特。
    - 隔离:<±500 VDC(输出返回引脚)。
    - 频率:75-500kHz(典型值)。
    - 控制引脚:0至VIN。
    - 储存温度:-55至+105°C。
    - 标准操作温度:-25至+70°C。
    - 扩展操作温度:-55至+75°C。
    - 输入电流(在24 VDC时):空载<20 mA,满载<50 mA。

    产品特点和优势


    Q系列具有以下特点和优势:
    - 超微型设计:体积仅0.125立方英寸(最高5000伏特),0.614立方英寸(最高10000伏特),适合空间有限的应用场景。
    - 高可靠性:已经过证明,在极端条件下的高可靠性表现。
    - 无外部组件需求:内部设计简单,无需额外组件即可运行。
    - 低纹波和EMI/RFI:提供出色的电磁兼容性。
    - 比例输入/输出:输入与输出电压成比例关系,范围从<0.7V到最大输入电压。
    - 低泄漏电流:<250 nA。
    - 低输入/输出耦合电容:<50 pF(典型值)。
    - MTBF:>3百万小时(根据Bellcore TR 332)。
    - 短路保护:至少1分钟。
    - 温度范围广:支持宽广的操作和存储温度范围。
    - UL认证:确保安全和合规性。
    - 定制选项:提供双输出(中心抽头)、铜屏蔽、控制引脚等多种选型。

    应用案例和使用建议


    Q系列高压直流转换器广泛应用于多个领域,如光电倍增管、光传感器、压电装置、电容充电等。例如,在电容充电应用中,Q系列可以实现高精度和稳定的电压输出,确保设备的正常运行。具体建议如下:
    - 严格控制输入电压:在轻载或无负载条件下,适当降低输入电压以避免超过额定输出电压。
    - 注意热管理:使用适当的热管理技术来保持在最大功率输出时的安全外壳温度。
    - 选用合适的配件:根据应用场景选择合适的型号,如带铜屏蔽、控制引脚的版本。

    兼容性和支持


    Q系列高压直流转换器与多种其他电子元件兼容,便于集成到现有系统中。制造商提供了广泛的客户支持和维护服务,包括技术文档、应用笔记和技术支持。此外,还可以选择控制引脚(C)和扩展温度范围(T)的型号,以适应更广泛的应用环境。

    常见问题与解决方案


    在使用过程中可能会遇到一些常见问题,例如:
    - 纹波过大:检查输入电压是否稳定,以及是否正确选择了适当的输出模型。
    - 输出电压不稳定:可能是因为负载波动过大,建议使用恒流电源并调整负载条件。
    - 启动困难:检查输入电压是否低于0.7V,确认所有连接正确无误。

    总结和推荐


    总体而言,Q系列高压直流转换器以其紧凑的设计、高可靠性和卓越的性能成为市场上一款极具竞争力的产品。其广泛的输出电压范围、丰富的功能选项以及良好的技术支持使其适用于多种应用场景。因此,我强烈推荐该产品给那些对高性能、高可靠性DC到HV DC转换有需求的用户。

Q30N-12参数

参数
输入电压最小值 12V(DC)
转换效率 -
输出总功率 -
输出电流最大值 167μA
特性 Proportional Output
最大容性负载 -
输入电压最大值 12V
开关频率 -
输出电压 -3000V
散热方式 -
输出电压组数 1
类型 -
输出方式 -
长*宽*高 12.7mm(长度)*12.7mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q30N-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q30N-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q30N-12 Q30N-12数据手册

Q30N-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
