JCD0512D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, ±9V 直流输出, 5W
供应商型号: JCD0512D09
供应商: TME
标准整包数: 1

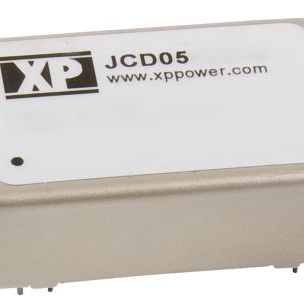

XP POWER AC-DC模块 JCD0512D09

JCD0512D09概述


    产品简介




    JCD系列DC/DC转换器是高性能、高可靠性的电子元器件,广泛应用于电信、医疗设备、工业自动化等领域。它们的主要功能是将输入电压转换为所需的输出电压,以满足不同设备对电源的要求。这些转换器提供了多种输入和输出选项,能够灵活适应各种应用场景。


    技术参数




    输入参数

    - 输入电压范围:
    - 5 V: 4.5-9 VDC
    - 12 V: 9-18 VDC
    - 24 V: 18-36 VDC
    - 48 V: 36-72 VDC
    - 输入电流: 见具体型号表格
    - 输入反射电流: 35 mA rms通过12 μH电感
    - 输入滤波器: π网络
    - 输入浪涌保护: 5 V型号承受15 VDC,持续100 ms;12 V型号承受24 VDC,持续100 ms;24 V型号承受40 VDC,持续100 ms;48 V型号承受80 VDC,持续100 ms

    输出参数

    - 输出电压: 见具体型号表格
    - 设定精度: ±1%
    - 电压平衡: ±1%(±2%对于JCD0412/24/48S3V3及D03型号)
    - 最小负载要求: 无最小负载要求
    - 线性调节率: ±0.5%
    - 负载调节率: ±0.5%(单输出),±1.5%(S3V3及D03型号)
    - 交叉调节率: ±5%(参见注释1)
    - 纹波与噪声: 60 mV峰峰值,带宽20 MHz(参见注释2)
    - 启动延迟时间: 5 V输入型号典型值为20 ms,12/24/48 V输入型号典型值为500 ms
    - 瞬态响应: 最大偏差3%,恢复到1%内需250 μs(5%和300 μs针对JCD0412/24/48S3V3及D03型号)对于25%负载变化

    隔离参数

    - 隔离电压: 1600 VDC(输入至输出)
    - 高隔离版本: 3500 VDC(输入至输出,附加后缀-H)
    - 输入至外壳隔离: 1600 VDC
    - 输出至外壳隔离: 1600 VDC
    - 隔离电容: 500 pF典型(输入至输出)
    - 隔离电阻: 10^9 Ω

    其他参数

    - 开关频率: 266 kHz典型
    - 功率密度: 4 W: 10 W/in³, 5 W: 12.5 W/in³, 6 W: 15 W/in³
    - 平均故障间隔时间(MTBF): >1.1 MHrs(MIL-STD-217F标准,25°C)


    产品特点和优势




    1. 宽输入电压范围: 支持从4.5 V到72 V的宽输入电压范围,适用于多种电源环境。
    2. 高隔离度: 提供1600 VDC或3500 VDC的输入输出隔离电压,确保安全性和可靠性。
    3. 持续短路保护: 具备连续短路保护功能,可防止损坏并自动恢复。
    4. 温度适应性强: 工作温度范围从-40°C到+100°C,适用于各种恶劣环境。
    5. 高效率: 最高可达85%的转换效率,减少能量损耗。
    6. 长寿命: 3年质保期,确保长期稳定运行。


    应用案例和使用建议




    应用案例

    1. 电信设备: 用于交换机和路由器的电源模块。
    2. 医疗设备: 为医疗设备提供稳定可靠的电源,如X光机和超声设备。
    3. 工业自动化: 为工厂自动化控制系统提供稳定的电源支持。

    使用建议

    1. 负载管理: 确保负载在规定范围内变化,以避免超过最大额定值。
    2. 散热设计: 考虑良好的散热设计,特别是在高负载情况下,以保持工作温度在允许范围内。
    3. 滤波电路: 添加适当的输入滤波电路,以减少电磁干扰(EMI)。


    兼容性和支持




    JCD系列转换器与多种输入和输出配置兼容,适用于各种电路设计。厂商提供了详尽的技术文档和支持服务,包括应用笔记和常见问题解答,以帮助用户更好地理解和使用这些产品。


    常见问题与解决方案




    1. Q: 如何处理纹波和噪声问题?
    - A: 可以在输出端添加滤波电容器来降低纹波和噪声水平。
    2. Q: 如何选择合适的输入电压?
    - A: 根据系统需求选择合适的输入电压范围,例如5 V、12 V、24 V或48 V。
    3. Q: 如何实现最佳的负载平衡?
    - A: 使用平衡负载的设计,确保两个输出之间的负载差异不超过25%-100%的范围。


    总结和推荐




    综上所述,JCD系列DC/DC转换器以其宽输入电压范围、高隔离度、长寿命和高效能等特点,在多种应用中表现出色。它们不仅能够在严苛的环境中可靠运行,还具有出色的负载调节能力和快速的瞬态响应能力。对于需要高性能电源解决方案的应用,JCD系列是一个值得信赖的选择。强烈推荐在电信、医疗设备和工业自动化等领域的电源设计中使用这些产品。

JCD0512D09参数

参数
输出电压 9V
特性 OCP,OVP,SCP
开关频率 266KHz(Typ)
输出总功率 5W
输入电压最小值 9V
输出方式 Fixed
转换效率 79%
输出电压组数 2
类型 -
散热方式 -
输出电流最大值 278mA
输入电压最大值 18V
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0512D09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
