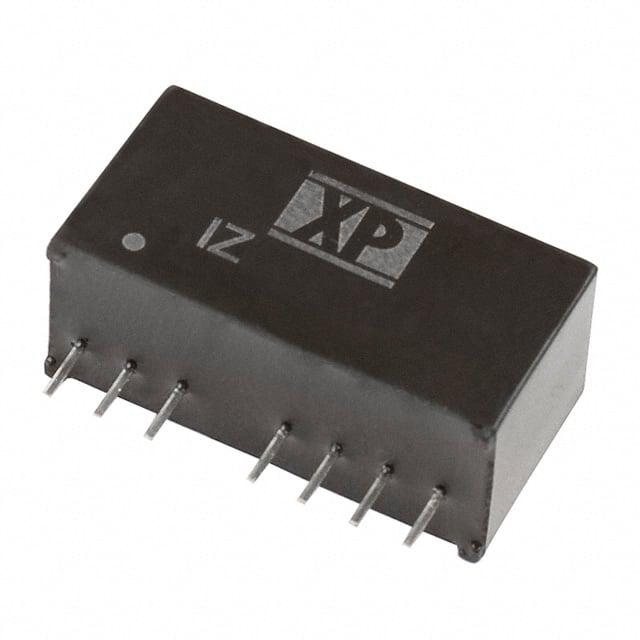

IZ1215S

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IZ系列, 9 → 18 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1637829
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 IZ1215S

IZ1215S概述

    IZ系列电源模块技术手册

    产品简介


    IZ系列电源模块是一种高效率、高可靠性的开关电源转换器,主要用于提供稳定、受控的直流输出电压。该系列适用于多种工业、医疗和通信应用,具有单输出和双输出两种型号,可以满足不同设备的需求。IZ系列电源模块具有宽输入电压范围、高隔离度、短路保护等功能,使其在各种恶劣环境下依然能够稳定运行。

    技术参数


    - 输入电压范围:4.5-9.0V,9.0-18.0V,18.0-36.0V,36.0-72.0V
    - 输出电压:3.3V,5.0V,12.0V,15.0V;±5.0V,±12.0V,±15.0V
    - 最大输出电流:700mA(3.3V),600mA(5.0V),250mA(12.0V),200mA(15.0V)
    - 最小负载:25%
    - 线性调整率:±0.5%
    - 负载调整率:±1.0%
    - 纹波噪声:75mVpk-pk
    - 隔离电压:1600VDC
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+125°C
    - 开关频率:100-650kHz
    - 效率:最高可达84%

    产品特点和优势


    IZ系列电源模块的主要优势在于其高稳定性、宽输入电压范围和高效的开关频率。这些特点使得它在面对电网波动、瞬时负载变化等复杂条件下仍然能够保持稳定的输出电压。此外,其内置的短路保护功能和远程控制接口也为设备的安全运行提供了保障。与市面上同类产品相比,IZ系列在性能和可靠性方面都具有明显优势。

    应用案例和使用建议


    IZ系列电源模块广泛应用于工业自动化控制系统、医疗器械、通信设备、仪器仪表等领域。例如,在工业自动化控制中,IZ系列可以作为PLC系统的供电模块,确保系统在恶劣环境下也能正常工作。在医疗设备中,由于其高隔离电压和低纹波噪声,它可以为敏感的测量仪器提供可靠的电源供应。
    使用建议:
    - 在使用IZ系列电源模块时,应注意负载的变化情况,特别是在大负载突变的情况下,要确保其符合负载调节率的要求。
    - 在长期满载运行情况下,建议定期检查散热情况,确保良好的散热条件。
    - 在复杂的应用环境中,可以考虑增加外部滤波电容以进一步降低纹波噪声。

    兼容性和支持


    IZ系列电源模块采用标准SIP封装,易于安装和集成到现有系统中。其与大多数主流电子设备和系统高度兼容,无需额外的转换装置。厂商提供长达三年的质量保证期,同时技术支持团队随时准备解答用户在使用过程中遇到的问题,提供必要的帮助。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    解决方案:检查输入电压是否超出规定范围,确认负载是否符合最小负载要求。

    2. 问题:无法实现远程关断功能。
    解决方案:检查远程关断电路连接是否正确,确保3-6mA的电流通过引脚3。

    3. 问题:纹波噪声过高。
    解决方案:检查输出端是否添加足够的滤波电容,确保电容值符合规格要求。

    总结和推荐


    综上所述,IZ系列电源模块以其高效率、高稳定性和宽输入电压范围等特点,成为各类设备的理想电源解决方案。无论是对于对电源质量有严格要求的应用场合,还是需要在恶劣环境下工作的场合,IZ系列都表现出色。强烈推荐使用IZ系列电源模块,尤其是在需要高可靠性和稳定性的应用场景中。

IZ1215S参数

参数
输出电压 15V
输出总功率 -
输出电流最大值 100mA
特性 Remote On/Off,SCP
最大容性负载 -
开关频率 -
类型 -
散热方式 -
输出电压组数 2
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
转换效率 82%
输出方式 -
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IZ1215S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IZ1215S数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER IZ1215S IZ1215S数据手册

IZ1215S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.5857
5+ ¥ 112.5247
10+ ¥ 110.5154
50+ ¥ 110.5154
100+ ¥ 108.506
库存: 229
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.58
