Q10N-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 12 V 直流输入, -1kV dc输出, 0.5W
供应商型号: 1470-3328-ND
供应商: Digi-Key
标准整包数: 1

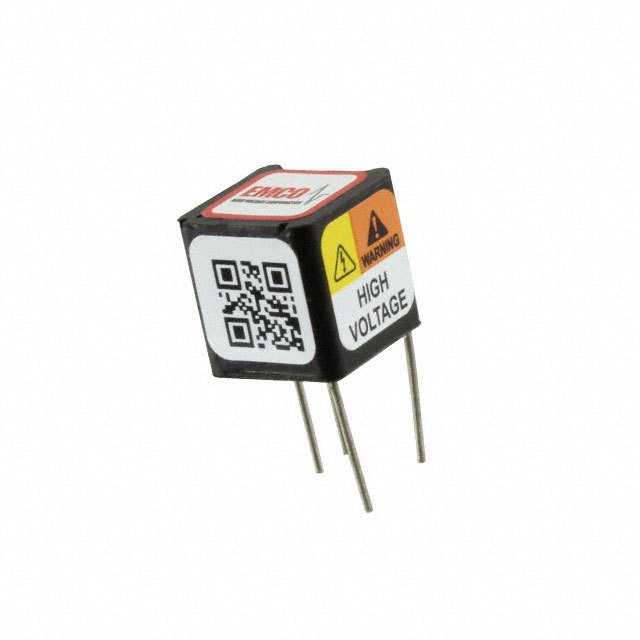

XP POWER DC-DC模块 Q10N-12

Q10N-12概述

    Q Series 高压直流转换器产品手册

    产品简介


    Q系列高压直流转换器是一种超小型、高可靠性的直流到高压直流转换器,提供最高10,000伏特的输出电压,而体积仅为0.614立方英寸(对于10,000V型号)。这些器件尺寸小巧,非常适合对体积和重量要求极高的应用场合,例如光电子器件、电离泵、电泳、打印机和点火装置等。

    技术参数


    - 输出电压范围: 100V至10,000V,功率为0.5瓦。
    - 最大输出电流: 依据不同型号有所不同,从0.500毫安到83微安不等。
    - 输入电压: 0至5V、12V、15V或24V。
    - 频率: 75-500kHz。
    - 隔离度: 输出返回端 < +/- 500VDC 偏置。
    - 工作温度范围: 标准:-25°C至+70°C;扩展:-55°C至+75°C(外壳)。
    - 控制引脚: 可用于ON/OFF控制,范围为0至输入电压。
    - 封装尺寸: 0.50L X 0.50W X 0.50H 英寸,重量约4.25克(对于100V至2,000V型号)。

    产品特点和优势


    - 超小型: 占用空间极小,便于集成于紧凑设计中。
    - 高可靠性: 超过3百万小时的平均无故障时间(MTBF)。
    - 内置隔离: 内置输出与输入间的隔离,保证电气安全。
    - 低泄露电流: 少于250纳安。
    - 低耦合电容: 典型值小于50皮法。
    - 简易连接: 无需外部组件即可工作,简化设计和组装过程。

    应用案例和使用建议


    Q系列广泛应用于各种需要高压直流电源的应用,如光电倍增管、激光器、电容充电、电泳系统等。在应用过程中,用户应注意输入电压的选择和负载条件的影响,以避免输出电压超过额定值。
    - 应用建议: 在轻载或空载条件下,降低输入电压以确保不超过最大额定输出电压。同时,合理进行热管理,以保持外壳温度在安全范围内。

    兼容性和支持


    Q系列产品具有良好的兼容性,可通过不同的选项配置来满足特定需求。厂商提供详尽的技术支持文档,并可获得技术支持和售后服务。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决: 确认输入电压和负载条件,检查是否有过多的电磁干扰。
    - 问题: 输出电流不足。
    - 解决: 检查输入电压是否符合要求,确保负载条件合适。
    - 问题: 设备过热。
    - 解决: 实施有效的散热措施,确保温度控制在安全范围内。

    总结和推荐


    Q系列高压直流转换器凭借其小巧的体积、出色的可靠性和广泛的适用范围,在诸多应用中展现出色的表现。特别适合对尺寸和可靠性有严格要求的应用场合。推荐用户在选择产品时根据具体应用场景的需求进行选择。

Q10N-12参数

参数
开关频率 300KHz
最大容性负载 -
输出电压 -1000V
输出方式 Adjustable
转换效率 -
类型 -
散热方式 -
输出总功率 500mW
特性 Proportional Output
输出电压组数 1
输入电压最大值 12V
输入电压最小值 12V(DC)
输出电流最大值 500μA
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q10N-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q10N-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q10N-12 Q10N-12数据手册

Q10N-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 165.7656 ¥ 1387.2509
5+ $ 163.28 ¥ 1366.4495
10+ $ 160.7944 ¥ 1345.6481
25+ $ 155.8236 ¥ 1304.0489
100+ $ 150.8425 ¥ 1262.3635
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1387.25
