DTJ2048D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, DTJ20系列, 18 75 V 直流输入, ±12V 直流输出, 20W
供应商型号: DTJ2048D12
供应商: TME
标准整包数: 1

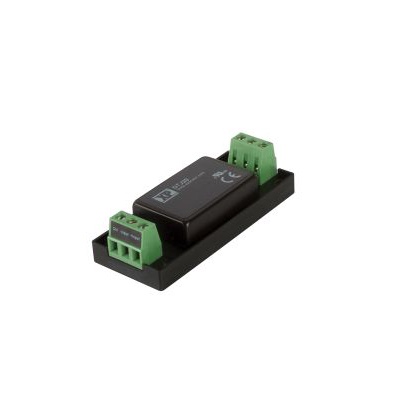

XP POWER DC-DC模块 DTJ2048D12

DTJ2048D12概述

    DTJ20 Series DC-DC Converter

    产品简介


    DTJ20系列是XPPower公司推出的一系列嵌入式直流-直流电源转换器。该系列产品集成了轻量化材料和技术,适用于工业和商业应用中的快速集成。DTJ20系列能够提供单路和双路输出,电压范围从3.3V到30V,具有宽输入电压范围(4:1),并符合安全标准如UL62368-1和EN55032 class A。

    技术参数


    - 输出电压和电流:
    - 单输出模型:3.3V, 5.0V, 12.0V, 15.0V
    - 双输出模型:±5.0V, ±12.0V, ±15.0V
    - 输入电压范围:9-36V(12V & 24V)、18-75V(24V & 48V)
    - 输出电流:最大5.50A
    - 输入电流:最大35/45A(DTJ2024/DTJ2048系列)
    - 电气特性:
    - 效率:最高可达90%
    - 纹波和噪声:最大75mV(峰峰值)
    - 隔离度:3000VDC
    - 短路保护:连续工作,跳闸后自动恢复
    - 过载保护:最大170%输出电流时启动保护
    - 温度系数:±0.02%/°C
    - 开关频率:270/330kHz(取决于具体型号)
    - 工作环境:
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C
    - 湿度范围:5%至95% RH(非冷凝)
    - 海拔高度:最高5000米

    产品特点和优势


    DTJ20系列具备多项显著的优势,使其在市场上具有较强的竞争力:
    - 宽输入电压范围:支持多种不同的电源输入,适用于不同应用环境。
    - 高效能:高达90%的效率确保了低能耗和高可靠性。
    - 紧凑设计:轻量化材料和小尺寸设计使得安装更为方便。
    - 全面保护:集成短路保护、输入反向极性保护和软启动功能。
    - 多功能性:可选DIN导轨安装和外部散热片,提高了产品的适应性。

    应用案例和使用建议


    DTJ20系列广泛应用于工业控制系统、通信设备、医疗仪器等多个领域。例如,在某些工业控制应用中,DTJ20系列可以提供稳定的电源供应以确保设备正常运行。在使用DTJ20系列时,建议考虑以下几个方面:
    - 环境温度:根据具体的应用环境选择合适的散热方案,尤其是在高温环境下。
    - 输入电压:根据实际需要选择合适的输入电压型号。
    - 负载条件:注意在高负载条件下产品的温升情况,避免过热。

    兼容性和支持


    DTJ20系列支持多种安装方式,包括底盘安装和DIN导轨安装,并且可通过加装散热片进一步提高散热效果。制造商提供了三年质保,保证产品质量,并提供相应的技术支持。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在规定的范围内,检查是否有负载过大导致电压下降。

    - 问题2:温度过高
    - 解决方案:确保良好的散热条件,如果必要可加装散热片。

    总结和推荐


    DTJ20系列是一款高性能、高可靠性的嵌入式直流-直流电源转换器,特别适合工业和商业应用。其宽输入电压范围、高效能和多重保护功能使其成为众多应用的理想选择。我们强烈推荐使用DTJ20系列以满足各种复杂环境下的电源需求。

DTJ2048D12参数

参数
散热方式 -
转换效率 89%
输出电流最大值 835mA,835mA
最大容性负载 -
输入电压最小值 48V(DC)
开关频率 -
输出电压组数 2
类型 -
输出总功率 -
输出电压 12V
特性 -
输出方式 -
输入电压最大值 75V
长*宽*高 76.2mm(长度)*31.4mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DTJ2048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTJ2048D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTJ2048D12 DTJ2048D12数据手册

DTJ2048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
