JSM2548S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM25系列, 36 → 75 V 直流输入, 12V 直流输出, 25W
供应商型号: 1672971
供应商: 海外现货
标准整包数: 10

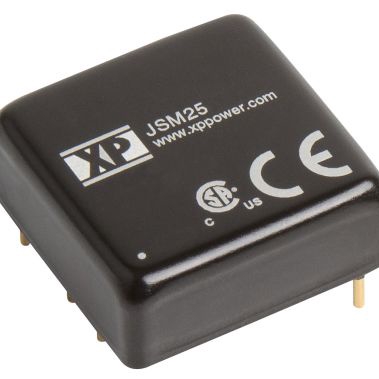

XP POWER AC-DC模块 JSM2548S12

JSM2548S12概述

    JSM25 Series DC-DC Converter 技术手册解析

    产品简介


    JSM25 系列 DC-DC 转换器是一款高效率、高性能的电源转换装置,提供单路和双路输出选择。它具有宽输入电压范围(2:1),能够适应多种应用场景。产品采用金属外壳设计,六面屏蔽,具有很高的功率密度。适用于信息技术设备(ITE)应用,并具备远程开关控制功能,确保在各种环境中都能可靠运行。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 3.3V 至 15V (单路),±12V 至 ±15V (双路) |
    | 输出电流 | 最大 6A |
    | 输入电压 | 9V 至 75V |
    | 额定功率 | 25W |
    | 尺寸 | 1.00" x 1.00" x 0.40" (25.4 x 25.4 x 10.16 mm) |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +105°C |
    | 短路保护 | 持续工作,自动恢复 |
    | 最大电容负载 | 3.3V 输出:10300 µF (9-18V);其他输出:6800 µF 至 750 µF (18-36V);3.3V 输出:10300 µF (36-75V) |
    | 开关频率 | 285 kHz |

    产品特点和优势


    JSM25 系列 DC-DC 转换器具备多种优势,包括:
    - 高功率密度:能够在紧凑的空间内实现高效能转换。
    - 宽输入电压范围:2:1 输入范围使其适用于多种不同的电源环境。
    - 良好的温度适应性:能够在极端环境下稳定运行。
    - 高隔离电压:提供 1500VDC 的隔离电压,确保电气安全。
    - 远程开关控制:便于系统管理和控制。

    应用案例和使用建议


    JSM25 系列广泛应用于工业自动化、医疗设备、通信设备等领域。根据手册中的建议,为了获得最佳性能,可以在输入端增加外部滤波电容以减少传导噪声。例如,在输入电压为 24V 时,可以选用 CHEMI-CON KY 220µF/100V 作为外部滤波电容。

    兼容性和支持


    JSM25 系列支持标准 IT 环境,并通过了相应的安全认证。在选择配套元件时,需要注意输入电容的选择,以确保最佳的性能表现。制造商提供了详细的尺寸和电气参数信息,有助于进行更精确的设计匹配。

    常见问题与解决方案


    - Q: 电源转换器的输出电压不稳定怎么办?
    A: 检查输入电压是否在正常范围内,并检查连接线路是否正确。必要时可调整输出电压调节电阻。
    - Q: 产品出现过载报警怎么办?
    A: 检查负载是否超过额定值,并采取措施减少负载或更换更高功率的产品。

    总结和推荐


    综上所述,JSM25 系列 DC-DC 转换器凭借其高效率、宽输入范围、高可靠性等特点,非常适合应用于各类工业和信息技术设备中。强烈推荐给需要高稳定性和灵活性电源转换解决方案的客户。

JSM2548S12参数

参数
输出电流最大值 2.09A
输出总功率 -
散热方式 -
转换效率 90%
输入电压最小值 48V(DC)
输出方式 -
输出电压 12V
开关频率 -
最大容性负载 -
输出电压组数 1
输入电压最大值 75V
类型 -
特性 Remote On/Off,SCP
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSM2548S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM2548S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM2548S12 JSM2548S12数据手册

JSM2548S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
