JWK1024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 9 → 36 V 直流输入, 12V 直流输出, 10W
供应商型号: 1231239
供应商: 欧时
标准整包数: 1

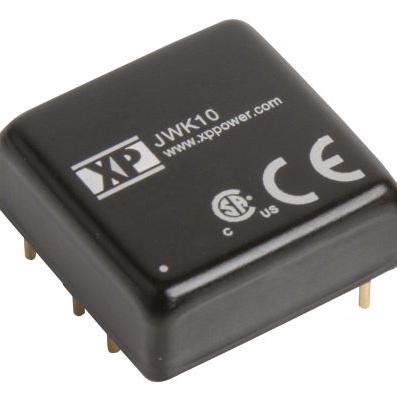

XP POWER AC-DC模块 JWK1024S12

JWK1024S12概述

    JWK10 Series DC-DC Converter 技术手册概述

    1. 产品简介


    JWK10 系列 DC-DC 转换器是专为广泛应用设计的高效电源转换解决方案。它提供单输出和双输出版本,具备宽输入电压范围(4:1)、高效率(最高可达87%)和广泛的温度适应能力(-40°C至+100°C)。此系列转换器适用于工业、通信和信息技术(ITE)设备等多种领域。

    2. 技术参数


    - 输入电压范围:9-36 VDC(标准型号);18-75 VDC(扩展型号)
    - 输出电压及电流:
    - 单输出型号:3.3 V 至 24 V(最大电流范围:62 mA 至 2.2 A)
    - 双输出型号:±5 V 至 ±15 V(最大电流范围:±50 mA 至 ±1.0 A)
    - 最大容性负载:560 μF(部分型号)
    - 效率:最高达87%
    - 隔离电压:1500 VDC
    - 尺寸:1.00 x 1.00 x 0.40英寸(25.4 x 25.4 x 10.16毫米)
    - 重量:约0.03磅(15克)

    3. 产品特点和优势


    JWK10 系列 DC-DC 转换器具有以下几个显著特点和优势:
    - 宽输入电压范围:支持9-36 VDC 或 18-75 VDC 输入,使其适合多种电源环境。
    - 高效率:最高效率可达87%,有助于提高系统的整体能效。
    - 高可靠性:采用金属外壳封装,确保了良好的散热和电磁干扰防护。
    - 宽温范围:可在-40°C至+100°C范围内正常工作,适用于恶劣环境。
    - 安全认证:符合ITE设备的安全标准,如UL 60950-1和UL 62368-1。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业控制系统
    - 通信基站
    - 信息技术设备
    - 使用建议:
    - 在大电流应用中,建议使用外部电容器以增强稳定性。
    - 高温环境中建议使用可选的散热器(-HK),以保持最佳性能。
    - 对于多负载需求的应用,可以考虑使用双输出型号以满足不同电压需求。

    5. 兼容性和支持


    - 兼容性:JWK10 系列转换器可与其他标准电源系统兼容,便于集成。
    - 支持和维护:提供3年保修期,客户可获得厂商的技术支持。

    6. 常见问题与解决方案


    - 问题一:转换器在启动时不稳定。
    - 解决方案:检查输入电压是否在允许范围内,并确认负载是否已接好。
    - 问题二:过载保护触发。
    - 解决方案:减小负载电流或调整输入电压,确保不超过额定值。
    - 问题三:输出电压不准确。
    - 解决方案:检查是否有正确的接地连接,并确认负载是否平衡。

    7. 总结和推荐


    综上所述,JWK10 系列 DC-DC 转换器凭借其宽输入电压范围、高效率、高可靠性和宽温度适应范围,是一款非常优秀的电源转换解决方案。尤其适合对环境适应性和可靠性要求较高的工业和通信应用。因此,强烈推荐在上述应用场合使用 JWK10 系列产品。

JWK1024S12参数

参数
输出电流最大值 830mA
开关频率 -
输出电压 12V
特性 Remote On/Off,SCP,UVLO
散热方式 -
输入电压最大值 36V
类型 -
输出方式 -
转换效率 86%
最大容性负载 -
输出电压组数 1
输入电压最小值 9V~36V(DC)
输出总功率 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1024S12 JWK1024S12数据手册

JWK1024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
