DTE4024S12-D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: 285KHz(Typ) 40W 3.33A 12V 1 36V 9V Fixed DIN导轨安装
供应商型号: 2643363
供应商: element14
标准整包数: 1

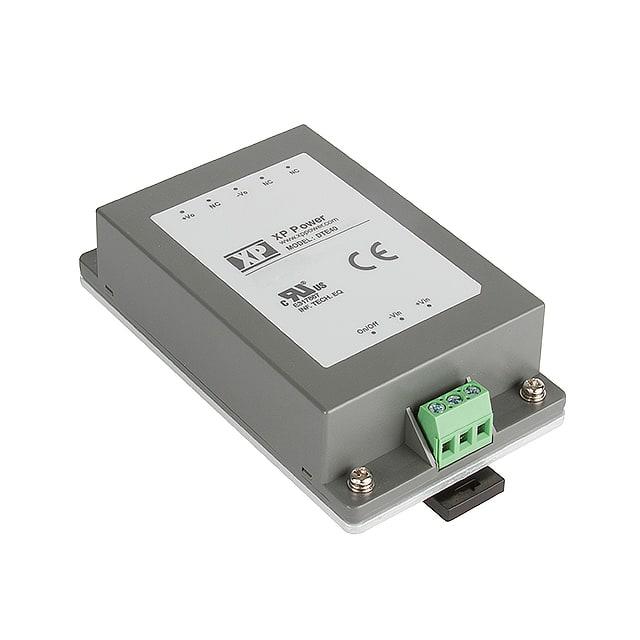

XP POWER DC-DC模块 DTE4024S12-D

DTE4024S12-D概述

    DTE40 Series DC-DC Converter 技术手册解析

    产品简介


    DTE40 系列 DC-DC 转换器是一款高性能的电源转换设备,适用于广泛的应用领域。此系列转换器具有多种型号,能够输出不同的电压和电流。DTE40 系列的设计目的是为工业自动化、通信设备和医疗器械等领域提供稳定的电源供应。

    技术参数


    以下是 DTE40 系列的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围(24V) | 9 | 24 | 36 | VDC | 24V模型 |
    | 输入电压范围(48V) | 18 | 48 | 75 | VDC | 48V模型 |
    | 输出电压 | 5.1 | - | 48 | V | 根据具体型号 |
    | 输出电流 | 0.835 | - | 8.0 | A | 根据具体型号 |
    | 效率 | - | 90 | 92 | % | 依据负载情况 |
    | 开机延迟 | 50 | - | - | ms | - |
    | 纹波噪声 | 100 | 150 | 200 | mVpk-pk | - |

    产品特点和优势


    DTE40 系列转换器的优势包括:
    1. 宽输入电压范围:支持 9-36V 和 18-75V 两种输入电压范围,适用于不同的供电系统。
    2. 高效率:最高可达 92%,在不同负载条件下均有优异表现。
    3. 远程控制功能:支持远程开启/关闭功能,方便灵活。
    4. 符合国际标准:满足 EN55032 电磁兼容标准,无需外部组件即可达到 A 级标准。
    5. 三防保护:具备短路保护、过载保护及过压保护,确保设备安全运行。

    应用案例和使用建议


    DTE40 系列可应用于多种场景,如工业自动化控制系统、医疗设备、通信设备和服务器电源等。对于需要宽电压输入范围和高效率电源的应用场景尤为适用。
    使用建议:
    1. 在安装时,请确保所有连接点正确无误,特别是电源输入端和输出端的接线。
    2. 对于需要高稳定性的应用,建议使用带散热片的外壳版本以提高散热效果。
    3. 针对特定应用场景(如通信基站),可以考虑选用带有 DIN 铁轨安装支架的版本以提高设备稳固性。

    兼容性和支持


    DTE40 系列与常见的电气接口兼容良好,适合标准电气布线。制造商提供 3 年的保修期,同时提供详尽的技术文档和在线技术支持服务,以便客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 开机延迟:开机时可能会出现短暂延迟,这是正常现象,通常在 50ms 左右。
    2. 过载保护触发:当检测到输出电流超过额定值的 150% 时,设备会自动进入保护模式并重新启动。可以通过调整负载来避免过载情况发生。
    3. 纹波噪声过大:若发现输出电压纹波噪声较大,可能是滤波电容老化或损坏所致,应及时更换新的滤波电容。

    总结和推荐


    总体来看,DTE40 系列 DC-DC 转换器凭借其宽泛的输入电压范围、高效的能量转换能力和多种保护机制,在市场上具有很强的竞争力。它不仅适用于各类专业设备,还能满足对电源稳定性有较高要求的应用需求。鉴于其可靠的设计和广泛的应用前景,我们强烈推荐选择 DTE40 系列 DC-DC 转换器作为电源解决方案。

DTE4024S12-D参数

参数
类型 -
开关频率 285KHz(Typ)
输出方式 Fixed
输出总功率 40W
散热方式 -
特性 -
输出电压组数 1
输出电流最大值 3.33A
最大容性负载 -
输入电压最大值 36V
输出电压 12V
转换效率 -
输入电压最小值 9V
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

DTE4024S12-D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTE4024S12-D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTE4024S12-D DTE4024S12-D数据手册

DTE4024S12-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 483.05
5+ ¥ 468.38
10+ ¥ 453.71
25+ ¥ 441.5
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 483.05
