JCB0324D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, ±5V 直流输出, 3W
供应商型号: JCB0324D05
供应商: TME
标准整包数: 1

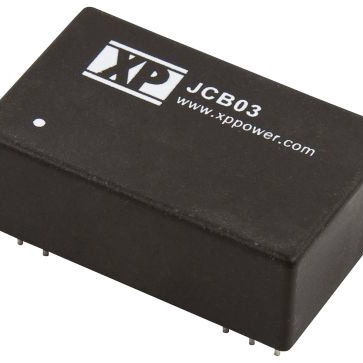

XP POWER AC-DC模块 JCB0324D05

JCB0324D05概述

    JCB 系列 DC/DC 转换器技术手册解析

    1. 产品简介


    JCB 系列 DC/DC 转换器是一款高效、紧凑且可靠的电源转换设备,适用于多种工业和嵌入式系统应用。该系列支持单输出和双输出配置,输入电压范围宽达 2:1(5V 至 72V),并具备高隔离电压(1500VDC 或选配 3000VDC)。JCB 系列广泛应用于通信设备、工业控制、医疗电子、轨道交通等领域,能够满足严苛的工作环境要求。

    2. 技术参数


    | 参数类别 | 具体指标 |

    | 输出功率 | 3W |
    | 输入电压范围 | 5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V) |
    | 工作温度范围 | -40°C 至 +100°C |
    | 隔离电压 | 1500VDC(标准),3000VDC(可选) |
    | 初始设定精度 | ±1% |
    | 线性调节精度 | ±0.5% |
    | 负载调节精度 | ±0.5% |
    | 交叉调节精度 | 双输出型号:±5%(在额定负载范围内) |
    | 最大电容负载 | 见表格 |
    | 效率 | 最高可达 82% |
    | 纹波噪声 | 60mV pk-pk(20MHz 带宽) |
    | 开关频率 | 100-400kHz |

    3. 产品特点和优势


    JCB 系列 DC/DC 转换器具有以下显著优势:
    - 高效率:最高效率达到 82%,能够有效降低功耗。
    - 宽输入电压范围:适应多种供电条件,减少对外部稳压器的依赖。
    - 高隔离电压:标配 1500VDC 隔离电压,增强设备安全性能;可选 3000VDC 隔离版本以满足更高要求的应用。
    - 强抗干扰能力:符合 EN55022 和 EN61000-4 系列标准,确保电磁兼容性。
    - 可靠性高:MTBF > 2MHrs,能够在极端环境中长期稳定运行。
    - 紧凑设计:功率密度高达 7.5W/in³,适合空间受限的应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化控制系统
    - 医疗设备电源模块
    - 轨道交通车载设备
    - 通信基站电源分配单元
    使用建议:
    1. 最小负载要求:为保证纹波和噪声的稳定性,建议始终连接至少 25% 的额定负载。
    2. 滤波电容器选择:对于输入端,推荐使用 220µF/100V 的电容器,并确保安装方向正确。
    3. 热管理:尽管支持自然对流冷却,但在高负载条件下可能需要额外的散热措施。
    4. 定制化需求:根据具体应用场景,可以选择金属外壳(HM 版本)或更改引脚布局(-Z 版本)。

    5. 兼容性和支持


    JCB 系列转换器具备良好的兼容性,可直接替换市面上同类产品。此外,供应商提供三年质保服务,并附带详尽的技术支持文档,帮助客户快速集成到现有系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动过大 | 检查负载是否过低,调整至最低负载要求 |
    | 无法启动 | 确认输入电压范围是否符合要求 |
    | 过热保护触发 | 检查散热条件,必要时增加外部风扇或增大间距 |
    | 纹波噪声超出规定值 | 添加输入滤波电路,并检查电容器容量和安装质量 |

    7. 总结和推荐


    综上所述,JCB 系列 DC/DC 转换器凭借其高效率、宽输入范围、高可靠性等特点,在工业和嵌入式应用中表现出色。特别是在需要高隔离电压和宽温度范围的场景下,该系列产品是理想的选择。经过全面评估,我们强烈推荐 JCB 系列转换器用于各种苛刻条件下的电源解决方案。无论是从性能还是性价比的角度来看,它都是一款值得信赖的产品。

JCB0324D05参数

参数
输入电压最小值 18V
输出电压组数 2
输出方式 -
开关频率 -
输出电流最大值 300mA,300mA
输出电压 5V
转换效率 78%
散热方式 -
类型 -
输入电压最大值 36V
输出总功率 3W
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0324D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0324D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0324D05 JCB0324D05数据手册

JCB0324D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
