PBR500PS12B

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 500W开关电源, PBR500系列, 12V 直流输出电压 29.17 A, 37.5 A输出电流, 1输出点
供应商型号: 1470-4856-ND
供应商: Digi-Key
标准整包数: 1

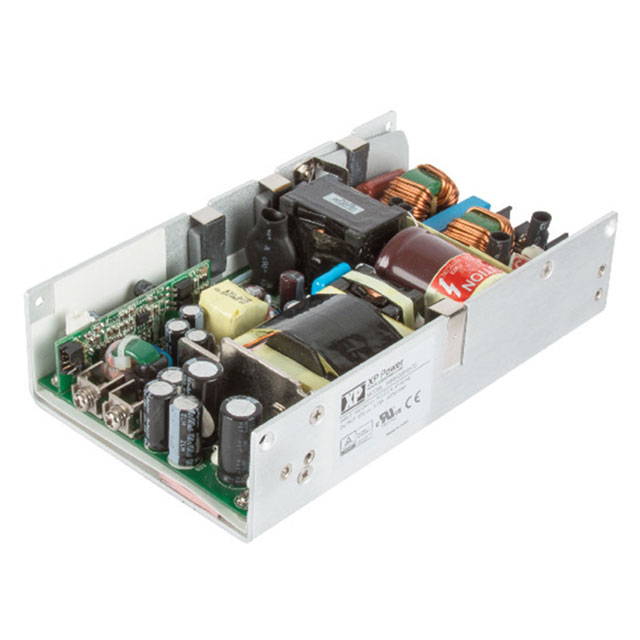

XP POWER AC-DC模块 PBR500PS12B

PBR500PS12B概述

    PBR500系列AC-DC电源供应器技术手册

    产品简介


    PBR500系列AC-DC开关电源供应器是一款高功率密度的电源解决方案,提供450至500瓦的连续输出功率(通过强制冷却)或350至400瓦的连续输出功率(通过自然对流冷却)。它适用于工业信息技术(ITE)、医疗及BF认证(患者泄漏电流符合标准)的应用场景,具有较高的操作海拔高度适应性(最高可达5000米)。其紧凑的尺寸(仅4x7x1.7英寸)和多种输出电压选项使其在各种设备中广泛应用。

    技术参数


    - 输出功率:450-500W(强制冷却);350-400W(自然冷却)
    - 输入电压范围:80-264 VAC(降额至90%在85VAC下,80%在80VAC下)
    - 输出电压范围:12-57 VDC(根据具体型号)
    - 最大输入电流:全负载下为5.2/2.6 A (rms) (115/230 VAC,60/50 Hz)
    - 纹波噪声:最大峰峰值为1%
    - 过压保护:112-140% latching
    - 过流保护:115-140% Trip & restart characteristic
    - 工作温度范围:-10℃至+70℃(线性降额)
    - 储存温度范围:-40℃至+85℃
    - 输入频率范围:47-63 Hz

    产品特点和优势


    - 高功率密度:能够在紧凑的4x7x1.7英寸封装内提供高达500W的输出功率。
    - 多种冷却方式:既可通过强制冷却实现满负荷工作,又可使用自然对流在较小的负载下工作,灵活性高。
    - 安全认证:通过ITE和医疗级别的安全认证,确保在敏感环境中使用时的安全性。
    - 广泛适用:支持BF认证,适用于医疗器械等领域。
    - 高效能:满载效率高达90%,降低能源消耗,提高设备整体性能。

    应用案例和使用建议


    PBR500系列广泛应用于医疗设备、工业自动化系统及信息技术设备等需要高可靠性电源的场合。例如,在医院手术室中,其可以作为生命支持设备的主要电源供应器,确保稳定可靠的工作。建议用户在选择时注意其工作环境温度和负载情况,确保最佳工作状态。特别是在高温环境下,需注意电源的温度降额曲线,以避免过热损坏。

    兼容性和支持


    - 兼容性:适用于各类设备接口标准,如Dinkle终端、Molex和JST接口等。
    - 支持服务:制造商提供三年保修期,包含硬件故障和技术支持服务。用户可以通过厂商官网获取详细的技术文档和应用指南。

    常见问题与解决方案


    1. 问题:启动时出现过电压保护触发。
    - 解决方案:检查电源连接是否正确,确保所有负载已按顺序启动。

    2. 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,调整电源负载平衡。

    3. 问题:电源内部温度过高。
    - 解决方案:改善散热条件,确保风扇正常工作,必要时可考虑增加外部冷却装置。

    总结和推荐


    PBR500系列AC-DC电源供应器凭借其高效能、高可靠性和广泛的适用性,成为工业级应用的理想选择。其灵活的冷却方式和多样的输出电压选项,能够满足不同应用场景的需求。此外,制造商提供的长期质保和详尽的技术支持,进一步提升了其市场竞争力。总体而言,PBR500系列是值得推荐的高质量电源解决方案。

PBR500PS12B参数

参数
转换效率 90%
特性 Remote Sense,Standby Output,Universal Input
输出电压 12V
开关频率 -
输出电流最大值 29.17A
最大容性负载 -
输入电压最大值 -
输入电压最小值 80V~264V(AC)
输出方式 -
输出总功率 -
散热方式 -
类型 -
输出电压组数 1
长*宽*高 177.8mm*101.6mm*44.5mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

PBR500PS12B厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

PBR500PS12B数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER PBR500PS12B PBR500PS12B数据手册

PBR500PS12B封装设计

查看详情并下载
Symbol
Footprint
3D Model
