JCD0612S09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, 9V 直流输出, 6W
供应商型号: 10B-2065285-4
供应商: 国内现货
标准整包数: 1

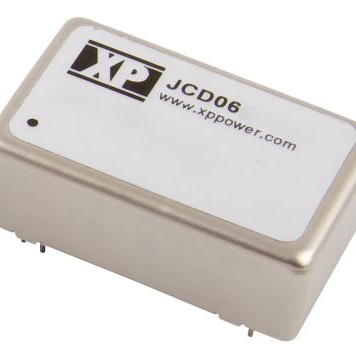

XP POWER AC-DC模块 JCD0612S09

JCD0612S09概述

    # JCD系列 DC/DC 转换器技术手册

    1. 产品简介


    JCD系列DC/DC转换器是专为各类电源需求设计的高效、可靠的电源模块。这些转换器适用于广泛的输入电压范围(4.5-72VDC),并提供多种输出电压选项,包括单路输出和双路输出。它们广泛应用于工业控制、通信系统、医疗设备等领域,能够有效满足各种应用场景的供电需求。

    2. 技术参数


    输入特性
    - 输入电压范围:4.5-9 VDC、9-18 VDC、18-36 VDC、36-72 VDC
    - 输入电流:见相关表格
    - 输入反射纹波电流:通过12 µH电感器为35 mA rms
    - 输入浪涌电流:不同型号的具体值请参考表内信息
    - 输入滤波器:π网络
    - 效率:见相关表格
    输出特性
    - 输出电压:见相关表格
    - 精度:单路输出精度为±1%,双路输出精度为±1%(部分型号精度稍低)
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单路输出),±1.5%(双路输出,某些型号)
    - 交叉调节率:±5%(某些型号)
    - 纹波和噪声:60 mV pk-pk,带宽20 MHz
    - 启动延迟时间:典型值为20 ms(5V输入)至500 ms(12/24/48V输入)
    - 瞬态响应:最大偏差3%,恢复至1%以内所需时间为250 µs(某些型号需要300 µs)
    工作环境
    - 工作温度:-40°C 至 +100°C
    - 存储温度:-55°C 至 +125°C
    - 湿度:高达95%RH,非冷凝
    - 冷却方式:自然对流冷却
    安全及电磁兼容性
    - 安全认证:符合UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1标准
    - 电磁兼容性:符合EN55022 Class A、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8标准

    3. 产品特点和优势


    独特功能
    - 高隔离度:所有型号均具备1600 VDC的输入到输出隔离电压。选择高隔离版本可达到3500 VDC隔离电压。
    - 连续短路保护:具备持续短路保护功能,能够在短路情况下自动恢复。
    - 宽温度范围:-40°C 至 +100°C的工作温度范围使得这些转换器可以在极端环境下稳定工作。
    - 高性能:转换效率高,纹波小,且具有快速的瞬态响应特性。
    市场竞争力
    - 行业标准封装:采用24针DIL镍涂层铜制封装,方便安装和集成。
    - 三年质保:所有型号均享有三年的保修期,确保长期稳定的使用。

    4. 应用案例和使用建议


    实际使用场景
    - 工业自动化:在自动化生产线中为PLC、传感器等提供稳定的电源。
    - 通信设备:用于通信基站、路由器等设备,确保设备的可靠运行。
    - 医疗设备:为各类医疗设备提供可靠的电源,尤其适用于高精度测量设备。
    使用建议
    - 在高功率需求的应用中,优先选用更高输出电流的型号。
    - 在高湿度环境中使用时,确保适当的通风条件以避免湿气影响。
    - 在进行系统集成时,注意正确连接输入和输出端口,确保良好的电气隔离。

    5. 兼容性和支持


    兼容性
    - JCD系列DC/DC转换器可以与其他标准化电子元器件和系统轻松兼容,适合集成到现有或新的电路板设计中。
    支持和维护
    - xppower.com提供了详尽的技术文档和支持服务,包括详细的使用手册、应用笔记和技术支持热线。

    6. 常见问题与解决方案


    常见问题
    1. 启动延迟时间过长:可能是因为输入电压不足或负载过大,调整输入电压或减少负载。
    2. 输出电压不稳定:检查输入电压是否正常,输出负载是否超过额定值。
    3. 散热问题:确保设备周围有足够的空间进行空气流通,避免高温导致性能下降。
    解决方案
    1. 更换合适的输入电压:确保输入电压在规定的范围内。
    2. 降低负载:如果负载过高,尝试减少负载或更换更高容量的型号。
    3. 改善散热:增加散热片或风扇以提高散热效果。

    7. 总结和推荐


    综合评估
    JCD系列DC/DC转换器以其高效率、高可靠性、宽工作温度范围以及多种输出选项,在众多应用场合中表现出色。其独特的设计特点和优越的性能使其成为市场上极具竞争力的产品之一。
    推荐
    强烈推荐使用JCD系列DC/DC转换器,无论是对于工业、通信还是医疗设备的应用,它都能提供稳定可靠的电源解决方案。

JCD0612S09参数

参数
输出电压 9V
输出方式 Fixed
输入电压最大值 18V
输出电压组数 1
转换效率 79%
特性 OCP,OVP,SCP
输出总功率 6W
散热方式 -
类型 -
开关频率 266KHz(Typ)
输出电流最大值 666mA
最大容性负载 -
输入电压最小值 9V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0612S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0612S09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0612S09 JCD0612S09数据手册

JCD0612S09封装设计

查看详情并下载
Symbol
Footprint
