DTE2048S5V1

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, DTE20系列, 18 → 75 V 直流输入, 5V 直流输出, 20W
供应商型号: 1226622
供应商: 欧时
标准整包数: 1

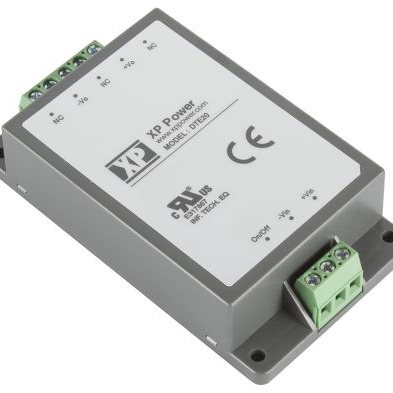

XP POWER DC-DC模块 DTE2048S5V1

DTE2048S5V1概述

    # DTE20 系列 DC-DC 转换器

    产品简介


    DTE20 系列 DC-DC 转换器是一款高效率、宽输入范围的电源转换模块。它具有完全封装的机箱安装设计,能够在广泛的电压范围内进行高效的电力转换。DTE20 系列广泛应用于工业控制、通信设备和嵌入式系统等领域。

    技术参数


    DTE20 系列 DC-DC 转换器的技术参数如下表所示:
    | 输入电压范围 | 输出电压 | 输出电流 | 最大输入电流 | 效率 |

    | 9-36 VDC | 5.1 V | 4.0 A | 0.94 A | 90% |
    | 18-75 VDC | 5.1 V | 4.0 A | 0.47 A | 89% |
    其他参数:
    - 尺寸:3.78 x 2.13 x 0.92" (96.0 x 54.0 x 23.3 mm)
    - 功率:20 瓦
    - 温度范围:-40 °C 至 +95 °C
    - 开关频率:285 kHz
    - 绝缘等级:2500 VDC
    - 短路保护:过流跳闸,自动恢复

    产品特点和优势


    DTE20 系列 DC-DC 转换器具备以下特点和优势:
    1. 宽输入范围:支持 4:1 的输入电压范围(9-36 VDC 或 18-75 VDC),适应多种不同的供电环境。
    2. 高效率:最高可达 92% 的转换效率,节省能源,提高系统整体性能。
    3. 远程控制:通过 PIN 1 的远程开关控制功能,便于远程管理和控制。
    4. 坚固耐用:工作温度范围广(-40 °C 至 +95 °C),并经过振动和冲击测试,适用于恶劣环境。
    5. 高可靠性:提供三年保修,增强用户的信心。

    应用案例和使用建议


    应用案例
    DTE20 系列 DC-DC 转换器广泛应用于工业自动化设备、通信基站、医疗设备等场合。例如,在工业控制系统中,DTE20 可以作为关键电源组件,确保系统的稳定运行。
    使用建议
    - 安装注意事项:确保安装时螺栓扭矩适中(4.5 到 6.2 lb-in),避免因过紧或过松导致连接不良。
    - 散热管理:对于高功率输出的应用场景,需要合理规划散热措施,以确保良好的工作温度环境。
    - 远程控制:利用远程控制功能,可实现更灵活的系统管理,特别是在复杂多变的环境中。

    兼容性和支持


    DTE20 系列 DC-DC 转换器与标准的电气接口兼容,可以方便地集成到现有的设备中。厂商提供了详细的使用手册和技术支持,确保用户能够轻松安装和使用。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。
    2. 问题:输出电压不稳定
    - 解决方案:查看负载情况是否正常,检查是否存在外部干扰或短路现象。
    3. 问题:温度过高
    - 解决方案:增加散热片,确保良好的自然对流或强制风冷。

    总结和推荐


    总体来说,DTE20 系列 DC-DC 转换器凭借其宽输入范围、高效率和坚固耐用等特点,成为一款值得信赖的产品。它不仅适用于多种应用场景,还具备较强的兼容性和丰富的技术支持。因此,我们强烈推荐在工业控制和其他高可靠性需求的应用中使用这款产品。

DTE2048S5V1参数

参数
输入电压最大值 75V
输入电压最小值 48V(DC)
输出电压 5.1V
输出电压组数 1
输出总功率 -
特性 -
转换效率 89%
开关频率 -
输出电流最大值 4A
散热方式 -
最大容性负载 -
输出方式 -
类型 -
长*宽*高 96mm(长度)*54mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DTE2048S5V1厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTE2048S5V1数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTE2048S5V1 DTE2048S5V1数据手册

DTE2048S5V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
