JTL4024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 15V 直流输出, 40W
供应商型号: 1618872
供应商: 海外现货
标准整包数: 5

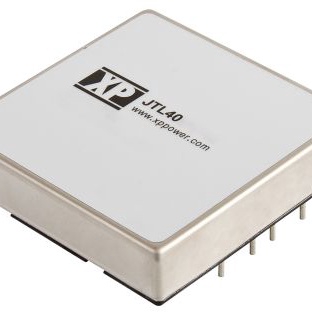

XP POWER AC-DC模块 JTL4024S15

JTL4024S15概述

    JTL系列电源模块技术手册



    产品简介




    JTL系列是一款高效的直流-直流转换器,适用于多种工业和商业应用。其主要功能包括单输出和双输出选择,具备高功率密度、远程控制开关和隔离电压保护等功能。该系列产品广泛应用于通信设备、工业自动化、医疗设备和安防系统等领域。


    技术参数




    - 输入电压范围:24 V(9-36 VDC),48 V(18-75 VDC)
    - 最大输出电流:最高可达10.00 A
    - 效率:最高可达92%
    - 隔离电压:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 温度系数:0.02%/°C
    - 过电压保护:不同型号输出电压的过电压阈值分别为3.9 V、6.2 V、15 V和18 V
    - 过载保护:>130%满负载
    - 短路保护:自动恢复(hiccup模式)
    - 开关频率:270 kHz(典型值)
    - 功率密度:25 W/in³
    - 平均无故障时间(MTBF):最低为150 kHrs


    产品特点和优势




    1. 高效率:最高可达92%,有助于减少能量损耗和提高系统整体效率。
    2. 高功率密度:紧凑的设计使其适用于空间受限的应用场合。
    3. 宽输入电压范围:支持24 V和48 V输入,适用范围广泛。
    4. 远程控制开关:便于集成到复杂的控制系统中。
    5. 多重保护机制:包括过电压、过载和短路保护,确保系统的安全运行。


    应用案例和使用建议




    JTL系列广泛应用于电信基站、工业控制器和医疗设备中。例如,在一个典型的电信基站应用中,JTL系列可以提供稳定可靠的直流电源,满足不同设备的电力需求。为了优化使用效果,建议在安装时考虑到环境温度的影响,根据需要选择合适的散热方案。此外,对于多输出型号,需要注意各输出之间的相互影响。


    兼容性和支持




    JTL系列电源模块设计时考虑到了广泛的兼容性,可以与其他标准接口和组件轻松连接。制造商提供了详尽的技术支持文档和客户服务,以帮助用户解决任何使用过程中可能遇到的问题。


    常见问题与解决方案




    1. 问题:如何设置远程开关?
    解答:远程开关可以通过将逻辑高电平输入(>3.0 V)连接到引脚3来激活。如果需要关闭电源,则可以通过逻辑低电平(<1.2 V)或短接引脚2和3来实现。
    2. 问题:如何处理过载保护?
    解答:当电源输出超过设定的满负载阈值时,系统会自动关闭输出并重新启动,直至负载降低到安全水平。
    3. 问题:如何校准输出电压?
    解答:通过调整外部电阻器(R trim-up 和 R trim-down)可以对输出电压进行精确校准。具体步骤可参考制造商提供的详细文档。


    总结和推荐




    JTL系列电源模块以其高效、可靠和多功能的特点,成为工业应用的理想选择。其卓越的性能和广泛的应用范围使其在市场上具有很强的竞争力。强烈推荐用于需要高性能直流电源的应用场合。

JTL4024S15参数

参数
输入电压最小值 9V~36V(DC)
输出电压 15V
散热方式 -
输出电流最大值 2.65A
转换效率 90%
输入电压最大值 36V
输出电压组数 1
类型 -
输出方式 DC-DC
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 -
开关频率 -
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
