ICZ0948S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 36→ 75 V 直流输入, 24V 直流输出, 9W
供应商型号: 2759676
供应商: 海外现货
标准整包数: 1

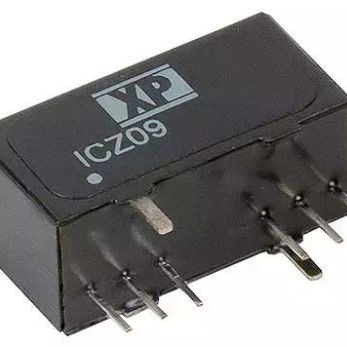

XP POWER DC-DC模块 ICZ0948S24

ICZ0948S24概述

    # ICZ Series DC-DC Converter 技术手册

    产品简介


    ICZ系列是XP Power公司推出的紧凑型SIP-8封装DC-DC转换器,以其卓越的小型化设计和广泛的电压范围在市场上脱颖而出。该系列产品包括单输出和双输出型号,输入电压范围为9V至75V,具有2:1的宽广输入范围。其主要功能包括隔离式输入与输出(1600VDC)、全调节输出以及无最小负载需求。ICZ系列非常适合空间受限且需要高可靠性的应用场景,广泛应用于工业自动化、通信设备及医疗电子等领域。

    技术参数


    以下是ICZ系列DC-DC转换器的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 9 | 18/36/75 VDC |
    | 输出电压 | 3.3 | 30 VDC |
    | 输出电流(单输出) | 1600 2000 | mA |
    | 输出电流(双输出) | ±800 ±300 | mA |
    | 转换效率 | 81% | 85%-89% | 90% | % |
    | 纹波与噪声 | 75 mVpk-pk |
    | 隔离电压(输入到输出) | 1600 VDC |
    | 工作温度范围 | -40 | +85 °C |
    | 温度系数 | 0.02 %/°C |
    | 开关频率 | 400/500 kHz |

    产品特点和优势


    1. 紧凑设计:采用SIP-8封装,体积仅为0.86 x 0.38 x 0.44英寸(21.8 x 9.6 x 11.2毫米),是同类产品中最小的。
    2. 宽输入范围:支持9-75VDC输入电压,可适应多种电源环境。
    3. 高可靠性:提供1600VDC输入到输出的隔离,确保安全操作。
    4. 无需最小负载:适合轻载或间歇运行的应用场景。
    5. 远程控制功能:可通过PIN 3实现远程开关控制,增强系统灵活性。
    6. 长保修期:提供三年质保,彰显产品质量自信。

    应用案例和使用建议


    应用案例
    ICZ系列广泛用于以下场景:
    - 工业自动化设备中的分布式电源系统。
    - 医疗设备如患者监护仪和诊断设备。
    - 通信基础设施,包括路由器和交换机。
    使用建议
    1. 根据应用需求选择合适的输入电压和输出电压组合。
    2. 在设计PCB时,确保合理的接地布局以减少噪声干扰。
    3. 使用推荐的EMI滤波器元件(如C1、C2、C3等)来优化电磁兼容性。

    兼容性和支持


    ICZ系列与市场上主流的电子设备高度兼容,支持广泛的接口标准。XP Power公司提供详尽的技术文档和支持服务,包括安装指南、应用笔记及在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压范围是否符合要求 |
    | 转换效率低于预期 | 确认负载电流是否超出范围 |
    | 纹波噪声过大 | 添加额外的滤波电容 |

    总结和推荐


    综合评估
    ICZ系列DC-DC转换器以其紧凑设计、宽输入范围和高可靠性成为行业标杆产品。其优越的性能使其特别适合对空间和功耗敏感的应用场景。
    推荐结论
    强烈推荐给需要高性能、小尺寸和高可靠性的用户。特别是对于工业自动化和医疗电子领域的工程师来说,ICZ系列无疑是理想的选择。

ICZ0948S24参数

参数
输出方式 -
开关频率 -
输出总功率 -
特性 Remote On/Off,OCP,SCP,UVLO
转换效率 89%
最大容性负载 -
输出电压组数 1
类型 -
输入电压最大值 75V
输出电压 24V
输入电压最小值 36V~75V(DC)
输出电流最大值 375mA
散热方式 -
通用封装 SIP-12
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICZ0948S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ICZ0948S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ICZ0948S24 ICZ0948S24数据手册

ICZ0948S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 210.5959
5+ ¥ 196.5562
10+ ¥ 193.0462
50+ ¥ 189.5363
100+ ¥ 189.5363
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
