首页  >  产品百科  >  JTF0824D05

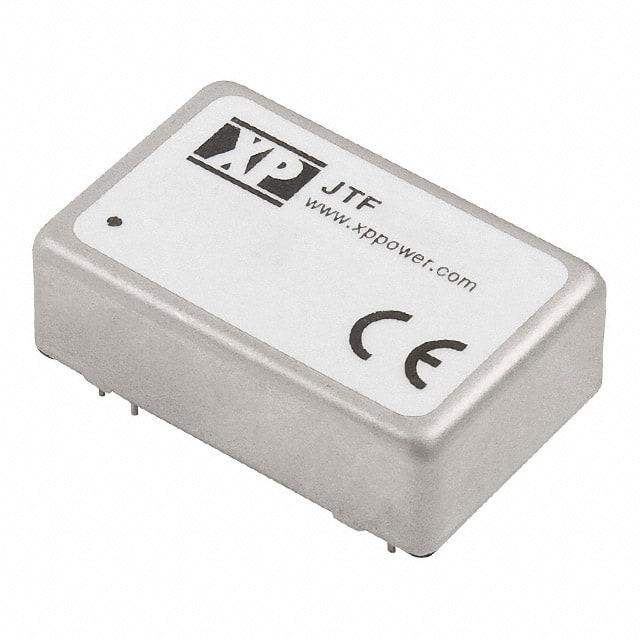

JTF0824D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, ±5V 直流输出, 8W
供应商型号: JTF0824D05
供应商: TME
标准整包数: 1
XP POWER AC-DC模块 JTF0824D05

JTF0824D05概述

    JTF系列电源模块技术手册概述

    产品简介


    JTF系列是高功率密度、宽输入范围的DC-DC转换器模块。其主要功能是在各种环境下提供稳定且可靠的直流输出电压,适用于多种工业应用。这些模块适用于广泛的工作环境,可以用于电信设备、工业自动化、测量仪器等领域。

    技术参数


    - 输入电压范围:24V(9-36VDC);48V(18-75VDC)
    - 额定功率:8-15W
    - 输入电流:见型号具体规格表
    - 输入滤波:π网络
    - 输入浪涌电流:24V型号:50VDC(100ms),48V型号:100VDC(100ms)
    - 效率:见型号具体规格表
    - 输出电压精度:单输出±1.0%,双输出±1.2%
    - 隔离电压:1600VDC输入到输出
    - 保护特性:过载保护、过压保护、短路保护
    - 工作温度:-40°C至+105°C
    - 最大负载电容:见型号具体规格表
    - 远程开启/关闭:通过3-12VDC或开路信号控制
    - 切换频率:JTF15为330kHz,其他型号为270kHz
    - 冷却方式:自然对流

    产品特点和优势


    JTF系列的特点在于其高功率密度和宽输入范围,使其在紧凑空间内提供大功率输出成为可能。它还具有广泛的输入电压范围,可以满足不同应用的需求。高可靠性保护机制和稳定的输出使得其在恶劣环境中仍能正常工作,具备较高的市场竞争力。

    应用案例和使用建议


    - 应用案例:电信基站、工业控制系统、电力系统等。
    - 使用建议:
    - 在选择型号时,确保输入电压范围符合实际需求。
    - 注意根据具体负载选择合适的输出电压和电流,避免过载运行。
    - 确保散热条件良好,尤其在高温环境下使用。

    兼容性和支持


    JTF系列模块与其他标准DC-DC转换器接口兼容,便于集成。制造商提供3年的质保服务,同时提供详尽的技术文档和支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决办法:检查输入电压是否符合要求,确认远程开启信号正确连接。
    2. 问题:输出电压不稳定
    - 解决办法:检查负载是否超过额定值,确认输入电压和负载电流稳定。
    3. 问题:发热严重
    - 解决办法:确保模块周围有足够的散热空间,避免遮挡。

    总结和推荐


    JTF系列电源模块以其高功率密度、宽输入范围和优良的稳定性在同类产品中脱颖而出。其出色的性能和可靠性使其在多种应用场景中都有广泛应用前景。强烈推荐用户在需要高可靠性、高性能电源模块的场合考虑选用JTF系列模块。

JTF0824D05参数

参数
散热方式 -
转换效率 84%
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
输出总功率 -
输出电压组数 2
类型 -
开关频率 -
输出电压 5V
输出方式 -
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP
输出电流最大值 800mA,800mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF0824D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF0824D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF0824D05 JTF0824D05数据手册

JTF0824D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
