首页  >  产品百科  >  VCE03US48

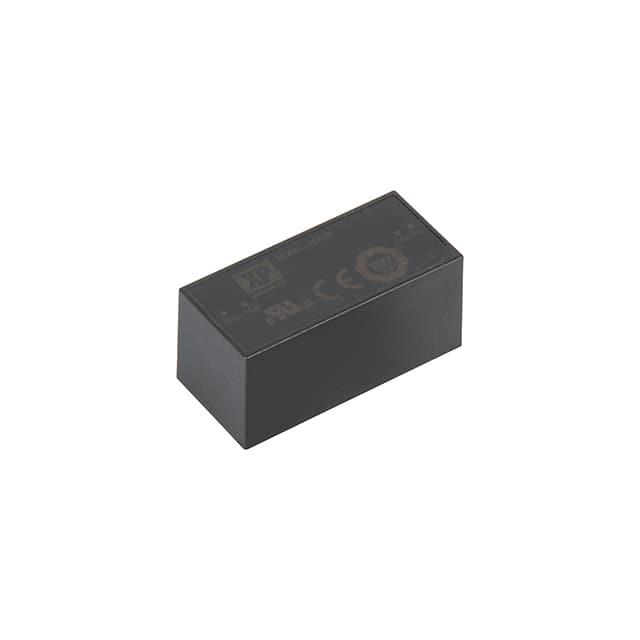

VCE03US48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 3W开关电源, 48V 直流输出电压 63mA输出电流, 1输出点
供应商型号: 209-VCE03US48
供应商: Mouser
标准整包数: 1

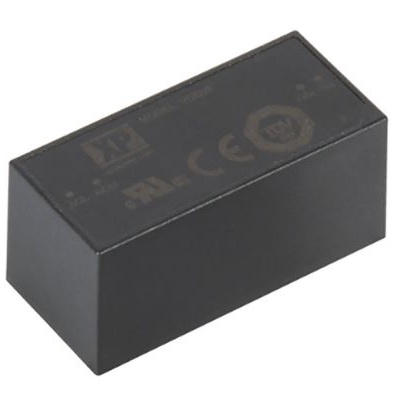

XP POWER AC-DC模块 VCE03US48

VCE03US48概述

    # VCE03 系列 AC-DC 电源供应器

    产品简介


    VCE03 系列是专为低成本 IT(信息技术)工业和家庭应用设计的开放式框架和封装型 PCB 安装式单输出 AC-DC 电源供应器。该系列提供两种机械选项,包括开放式框架和封装式 PCB 安装版本。通过满足全球安全标准,如信息技术设备(ITE)和家庭设备标准,这些 Class II 隔离部件易于集成到各种应用中。
    主要特点:
    - 尺寸紧凑,适用于 PCB 安装的 SILENT 包装
    - 开放式框架和封装式版本
    - 满足 ITE 和家用电器标准认证
    - 工作温度范围:-25°C 到 +70°C
    - 输出电压从 3.3 VDC 到 48 VDC 不等
    - 无负载输入功率低于 0.3W
    - 长达 3 年的保修期
    应用领域:
    VCE03 系列适用于需要高效稳定电源供应的各种场合,包括工业自动化、医疗设备、智能家居等。

    技术参数


    输入参数:
    - 输入电压范围: 85-305 VAC
    - 输入频率: 47-63 Hz
    - 满载输入电流: 0.10/0.06/0.04 A rms(对应 115/230/277 VAC)
    - 无负载输入功率: 0.3 W
    - 开机冲击电流: 40/44.2 A(230/277 VAC,冷启动,25°C)
    输出参数:
    - 输出电压范围: 3.3-48 VDC
    - 初始设置精度: 2%/1%(50% 负载时,3.3 V/5 V 型号,其他型号为 1%)
    - 最低负载要求: 无最低负载
    - 总调节率: 5%/3%(3.3 V/5 V 型号,其他型号为 3%)
    - 启动延迟时间: 2 s
    - 启动上升时间: 30 ms
    - 保持时间: 16-20 ms(全负载,115 VAC)
    - 瞬态响应: 4% 偏差,恢复时间在 1% 内小于 500 μs(25% 负载变化)
    - 纹波与噪声: 180/120 mV 峰峰值(3.3 V/5 V 型号,20 MHz 带宽),1% 峰峰值(9 V 至 48 V 型号,20 MHz 带宽)
    - 过电压保护: 115-140% Vnom(3.3 V 型号典型值为 210%,自动恢复)
    - 过载保护: 130-170%
    - 短路保护: 触发并重新启动(间歇模式)
    - 温控系数: 0.02%/°C
    一般参数:
    - 效率: 80%(115 VAC,型号依赖)
    - 隔离度: 输入至输出 3000 VAC
    - 开关频率: 5-52 kHz(随负载变化)
    - 功率密度: 4.7 W/in³(“-P”版本)
    - 平均故障间隔时间: 400 kHrs(+25°C)
    - 重量: 开放式框架版本(-P)0.025 lb(11 g);封装版本 0.067 lb(30 g)

    产品特点和优势


    独特功能:
    - 高效率: 该系列电源供应器在全负载下可实现高达 80% 的效率。
    - 宽输入电压范围: 支持从 85 VAC 到 305 VAC 的宽电压输入,适用于全球不同电网标准。
    - 低功耗: 无负载输入功率仅 0.3 W,符合环保节能需求。
    - 高温耐受性: 操作温度范围从 -25°C 到 +70°C,并可在 50°C 至 70°C 之间线性降额。
    - 可靠保护机制: 过电压、过载和短路保护,确保设备运行的安全性。
    市场竞争力:
    - 易于集成: 其兼容性和高集成度使得这些电源供应器成为各种应用场景的理想选择。
    - 广泛认证: 满足 ITE、家用电器、IEC、UL 和 TÜV 等多种安全标准认证,确保其在各国家和地区合规应用。

    应用案例和使用建议


    实际应用场景:
    - 工业自动化: 在自动化控制系统中,为传感器、执行器等提供稳定的直流电源。
    - 医疗设备: 用于医疗器械,如 X 射线机和监护仪等,确保设备供电的可靠性。
    - 智能家居: 为智能家电、照明系统等提供安全可靠的电源供应。
    使用建议:
    - 环境适应性: 在极端环境下使用时,需考虑通风散热措施,以保证电源供应器的正常运行。
    - 负载管理: 高负载情况下,建议通过合适的散热设计来降低设备温度,延长使用寿命。
    - 保护措施: 安装适当的外部熔断器,避免因异常情况导致电源损坏。

    兼容性和支持


    兼容性:
    - 该电源供应器与市面上常见的 PCB 设计兼容,易于集成到现有系统中。
    - 符合多种国际安全标准,适用于全球范围内的多种应用场景。
    厂商支持:
    - 提供详细的安装指南和技术支持服务,包括远程咨询和现场服务。
    - 3 年的质量保证,确保用户在购买后能够得到持续的技术支持。

    常见问题与解决方案


    问题一:开机冲击电流较大
    解决方案: 可以在输入端加装熔断器,有效限制开机瞬间的大电流冲击,提高系统稳定性。
    问题二:输出电压波动较大
    解决方案: 检查负载情况,确保在合适范围内使用。同时,检查 PCB 布局是否合理,确保良好的接地和去耦电容配置。
    问题三:设备在低温环境下无法启动
    解决方案: 在寒冷环境下使用时,可以预热电源供应器,使其达到正常工作温度,或者在电源供应器内部加装加热装置。

    总结和推荐


    综合评估:
    VCE03 系列电源供应器以其高效率、宽输入电压范围、长寿命等特点,在多个应用领域表现出色。其广泛的适用性和强大的保护功能,使其在市场上具有较高的竞争力。
    推荐结论:
    VCE03 系列电源供应器非常适合对电源稳定性有高要求的应用场合,如工业自动化、医疗设备、智能家居等。其出色的表现和强大的技术支持使其成为同类产品的优选。

VCE03US48参数

参数
输出电压组数 1
类型 -
输入电压最小值 85V~305V(AC)
最大容性负载 -
特性 -
输入电压最大值 -
输出电压 48V
输出电流最大值 63mA
转换效率 80%
输出总功率 -
输出方式 -
开关频率 -
散热方式 -
长*宽*高 40.6mm(长度)*19.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VCE03US48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE03US48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE03US48 VCE03US48数据手册

VCE03US48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0755 ¥ 110.488
5+ $ 12.133 ¥ 102.5239
10+ $ 11.5452 ¥ 97.5569
30+ $ 11.0484 ¥ 93.359
100+ $ 10.314 ¥ 87.1533
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.48
