JCD0448D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 80% 400mA 5V 2 72V 通孔安装
供应商型号: 2065224
供应商: 海外现货
标准整包数: 1

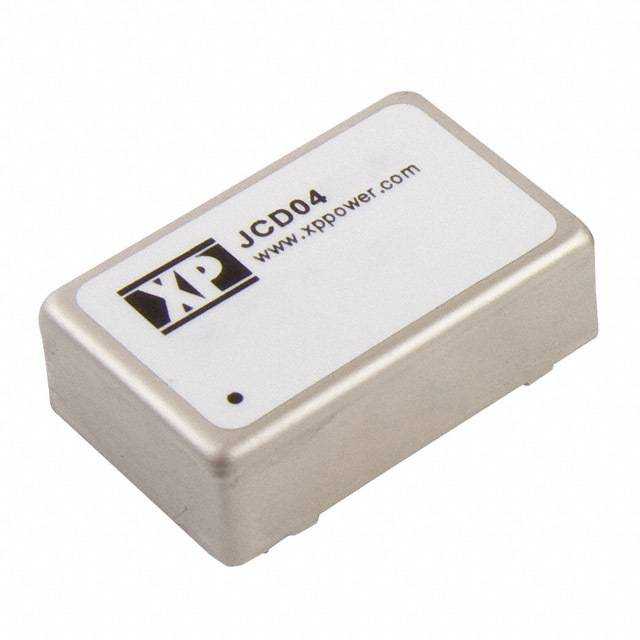

XP POWER AC-DC模块 JCD0448D05

JCD0448D05概述


    产品简介


    JCD系列DC/DC转换器是专为满足各种电力需求设计的高效电源模块。它能够处理多种输入电压(5V、12V、24V、48V),并提供多种输出电压选择。这些转换器广泛应用于工业控制、通信系统、医疗设备及交通运输等领域,确保在不同环境下的稳定供电。

    技术参数


    - 输入电压范围: 5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V)
    - 最大功率输出: 4-6W
    - 隔离电压: 1600VDC (可选3500VDC隔离版本)
    - 负载能力: 单输出和双输出配置,负载电流范围宽广(见具体型号)
    - 效率: 最高可达85%,详见表格
    - 启动延迟: 20ms至500ms不等,根据输入电压变化
    - 瞬态响应: 在25%负载变化时,恢复时间在250μs内
    - 温度系数: 0.02%/°C
    - 安全认证: UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1
    - 工作温度: -40°C 至 +100°C
    - 保修期: 3年

    产品特点和优势


    JCD系列转换器具有以下显著优势:
    - 宽输入电压范围:适应不同环境和设备需求,减少外部调节电路的需求。
    - 高隔离电压:保障用户安全,增强产品可靠性。
    - 自动恢复短路保护:在发生短路故障后,能自动恢复,延长产品寿命。
    - 高效率和低功耗:通过提高转换效率,降低运行成本和热量产生。
    - 紧凑型设计:采用行业标准封装,节省空间,便于安装。

    应用案例和使用建议


    案例1:工业自动化系统
    在工业环境中,对电源稳定性要求极高。JCD系列DC/DC转换器凭借其高效率和宽输入电压范围,能在严苛的工作条件下提供稳定的电力供应,保证系统的可靠运行。
    建议:
    - 使用前需确认所选型号的输入电压范围符合系统要求。
    - 安装时应注意散热管理,避免过热现象。
    - 结合实际负载情况,选择合适的输出电压和电流配置。
    案例2:医疗设备
    医疗设备通常需要严格的电力供应,以确保患者安全。JCD系列转换器具备优异的瞬态响应能力和温度系数,能够在复杂的医疗环境中保持稳定输出,保障设备正常运行。
    建议:
    - 配备适当的滤波器,以减少纹波和噪声。
    - 定期进行维护检查,确保长期稳定运行。

    兼容性和支持


    JCD系列转换器与常见的电子元件和设备兼容,支持多输出配置。厂商提供全面的技术支持和售后服务,包括产品咨询、使用指导和维修服务,确保用户可以充分利用其性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟时间长 | 检查输入电容器容量是否合适;更换更高容量的电容器 |
    | 纹波和噪声过大 | 检查输出滤波电容器是否老化;更换新电容器 |
    | 输出电压不稳定 | 检查输入电压是否波动;确保输入电压稳定在指定范围内 |

    总结和推荐


    总体而言,JCD系列DC/DC转换器是一款高性能、高可靠性的电源模块。其宽泛的输入电压范围、高效率和出色的环境适应能力使其成为工业控制、通信系统及其他应用领域的理想选择。我们强烈推荐这一产品,尤其是对于那些寻求稳定且高效电力供应的应用场合。

JCD0448D05参数

参数
输出方式 -
输入电压最大值 72V
输出电压组数 2
输出总功率 -
类型 -
输出电流最大值 400mA
输出电压 5V
最大容性负载 -
特性 OCP,OVP,SCP
输入电压最小值 -
转换效率 80%
散热方式 -
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0448D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0448D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0448D05 JCD0448D05数据手册

JCD0448D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 170.6628
5+ ¥ 159.2853
10+ ¥ 156.4409
30+ ¥ 153.5965
100+ ¥ 153.5965
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
