ITX4815SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITX系列, 36 → 75 V 直流输入, 15V 直流输出, 6W
供应商型号: 2422819
供应商: 海外现货
标准整包数: 1

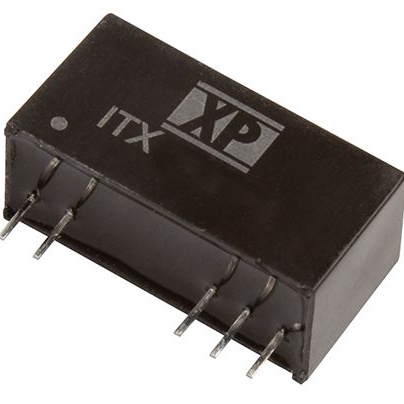

XP POWER DC-DC模块 ITX4815SA

ITX4815SA概述

    ITX Series DC-DC Converter 技术手册

    1. 产品简介


    ITX系列直流到直流转换器是XP Power公司推出的一款高性能电源模块。它具备宽输入电压范围(2:1)、单输出和双输出选择、高隔离电压(1500VDC,可选3000VDC)以及远程控制功能。这些特性使得ITX系列DC-DC转换器广泛应用于工业自动化、通信系统、医疗设备及汽车电子等领域。

    2. 技术参数


    - 输入电压范围:
    - 4.5-9 VDC(5 V nominal)
    - 9-18 VDC(12 V nominal)
    - 18-36 VDC(24 V nominal)
    - 36-75 VDC(48 V nominal)
    - 输出电压和电流:
    - 单输出型号:多种组合,如3.3 V至24 V不等。
    - 双输出型号:如±5 V至±15 V不等。

    - 最大输出功率: 6瓦
    - 负载调节: ±1%
    - 线性调节: ±0.2%
    - 启动延迟: 30 ms
    - 浪涌保护:
    - 5 V模型:15 VDC for 100 ms
    - 12 V模型:25 VDC for 100 ms
    - 24 V模型:50 VDC for 100 ms
    - 48 V模型:100 VDC for 100 ms
    - 效率:
    - 根据不同输入电压和输出配置,最高可达86%

    - 隔离: 输入到输出1500 VDC(可选3000 VDC)
    - 工作温度范围: -40°C 至 +90°C
    - 重量: 0.011 磅 (4.8 克)

    3. 产品特点和优势


    - 宽输入电压范围:满足不同的电源需求。
    - 高隔离电压:1500VDC标准,可选3000VDC,提高安全性。
    - 远程控制功能:方便集成到控制系统中。
    - 高效能:在不同条件下均能达到高效率,节约能源。
    - 小体积设计:便于安装和布局。

    4. 应用案例和使用建议


    - 工业自动化: 在自动化生产线中作为电源供应,提供稳定可靠的电力支持。
    - 通信系统: 用于通信设备中,确保设备间通信的稳定性和可靠性。
    - 医疗设备: 在医疗成像设备中使用,保证设备的安全性和稳定性。
    使用建议:
    - 在选择合适的型号时,需根据实际的应用环境确定所需的输入电压和输出电压范围。
    - 针对需要远程控制的应用,可以选购带有后缀-R的型号。
    - 注意散热设计,尤其是在高温环境下使用时,要确保良好的自然对流或额外的冷却措施。

    5. 兼容性和支持


    - 兼容性: 与多种输入和输出设备兼容。
    - 支持: XP Power公司提供了3年的质保服务,并且有详细的技术文档和应用指南可供下载。

    6. 常见问题与解决方案


    - Q: 转换器的效率如何?
    - A: 根据不同输入电压和输出配置,效率可达86%。

    - Q: 需要外接滤波器吗?
    - A: 需要。模块内含滤波器元件(C1, C2, C3, C4, C5, L),以满足传导发射要求,这些元件应尽可能靠近模块并使所有引线最小化,以减少辐射噪声。
    - Q: 如何进行远程控制?
    - A: 可通过添加后缀“-R”来实现远程控制。具体连接方式请参阅手册。

    7. 总结和推荐


    总体来看,ITX系列DC-DC转换器凭借其宽输入电压范围、高隔离电压、远程控制选项以及高效能,在众多应用场景中表现出色。无论是对于追求高效稳定的工业应用还是医疗设备,都是一个非常不错的选择。推荐使用。
    更多详细信息和应用指南,请访问 [XP Power官网](https://www.xppower.com) 查看相关文档和技术支持。

ITX4815SA参数

参数
输出总功率 -
输出方式 -
输出电压 15V
输入电压最小值 48V(DC)
输入电压最大值 75V
散热方式 -
最大容性负载 -
开关频率 -
输出电流最大值 400mA
转换效率 86%
类型 -
输出电压组数 1
特性 SCP
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITX4815SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITX4815SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITX4815SA ITX4815SA数据手册
