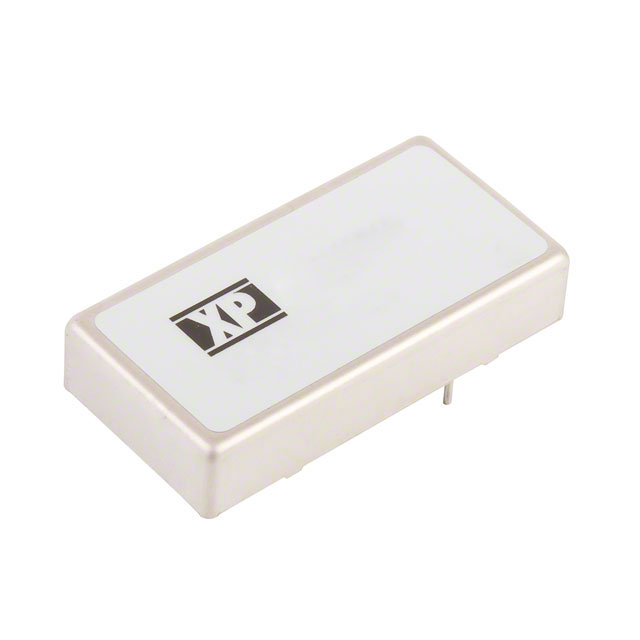

JCH1024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCH系列, 18 → 36 V 直流输入, 12V 直流输出, 10W
供应商型号: 1470-1972-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCH1024S12

JCH1024S12概述


    产品简介


    JCH系列是适用于多种应用场景的高性能直流-直流转换器。它提供了单输出和双输出两种版本,广泛应用于工业自动化、通信设备、医疗设备及数据中心等领域。这款转换器支持广泛的输入电压范围(12V至72V),能够提供高达10瓦的输出功率,并且具备优异的隔离电压和负载保护特性。

    技术参数


    - 输入电压范围:12V (9-18V),24V (18-36V),48V (36-72V)
    - 输入电流:见技术手册详细表格
    - 输入反射电流:35 mA rms(通过12 µH电感)
    - 输入浪涌电流:12V型号为25VDC,持续时间100ms;24V型号为50VDC,持续时间100ms;48V型号为100VDC,持续时间100ms
    - 输出电压:见技术手册详细表格
    - 电压平衡:±1%(±2%适用于双输出3.3V型号)
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出),±1.0%(双输出)
    - 纹波与噪声:100 mV pk-pk(3.3V至15V型号),150 mV pk-pk(24V型号),带宽20 MHz
    - 瞬态响应:最大偏差3%,恢复到1%以内需250µs(负载变化25%)
    - 温度系数:0.02%/°C
    - 过载保护:140%满载
    - 短路保护:启动后重启(hiccup模式)并自动恢复
    - 最大容性负载:见技术手册详细表格
    - 启动延迟:<20ms
    - 效率:见技术手册详细表格
    - 隔离电压:输入到输出 1500 VDC,输入到外壳 1000 VDC,输出到外壳 1000 VDC
    - 隔离电容:典型值为500 pF(输入到输出)
    - 隔离电阻:109 Ω
    - 开关频率:200 kHz 典型值
    - 功率密度:12.5 W/in3
    - 平均故障间隔时间(MTBF):>1.1 MHrs(按MIL-STD-217F标准)

    产品特点和优势


    JCH系列直流-直流转换器具有显著的优势,包括高效率、宽输入电压范围、良好的负载和线性调节能力。其最大容性负载能力强,适应不同的应用场景需求。此外,1500 VDC的隔离电压提供了卓越的安全性和可靠性,尤其适用于需要高隔离度的应用场合。短路保护机制进一步增强了产品的安全性,使其在面对异常情况时能可靠运行。

    应用案例和使用建议


    应用案例
    JCH系列转换器已成功应用于工业自动化控制系统、通信设备电源供应系统及医疗设备电源管理中。例如,在通信基站中,这些转换器能够稳定地将各种输入电压转换为所需的输出电压,确保设备的正常运行。
    使用建议
    在选择JCH系列转换器时,应根据具体应用场景和负载需求,结合手册中的输出电压、电流、效率及温度系数等参数进行选型。同时,建议在设计电路时预留一定的安全裕度,以应对极端条件下的运行情况。

    兼容性和支持


    JCH系列转换器采用行业标准封装,与市场上常见的电路板设计高度兼容,易于集成。厂家提供详尽的技术支持文档,包括安装指南、应用笔记及常见问题解答等,帮助用户更好地了解和使用产品。此外,3年质保也表明了厂家对其产品质量的信心。

    常见问题与解决方案


    1. 问题:产品启动延迟较长。
    - 解决办法:检查输入电压是否处于规定范围内,确保输入滤波电路配置正确。

    2. 问题:输出电压波动较大。
    - 解决办法:确认负载是否符合手册中的最小负载要求,调整输出滤波电路以减小纹波。

    总结和推荐


    综上所述,JCH系列直流-直流转换器以其高效率、宽输入范围和出色的负载调节能力成为工业和通信领域值得信赖的选择。其独特的技术优势和全面的支持体系使其在市场上具有很强的竞争力。对于需要高可靠性和稳定性的应用场合,JCH系列无疑是理想之选。因此,我强烈推荐使用JCH系列直流-直流转换器。

JCH1024S12参数

参数
输出电压组数 1
最大容性负载 -
输出电压 12V
输出方式 -
输出电流最大值 833mA
输出总功率 -
输入电压最大值 36V
类型 -
特性 OCP,SCP
开关频率 -
散热方式 -
转换效率 84%
输入电压最小值 24V(DC)
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCH1024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
