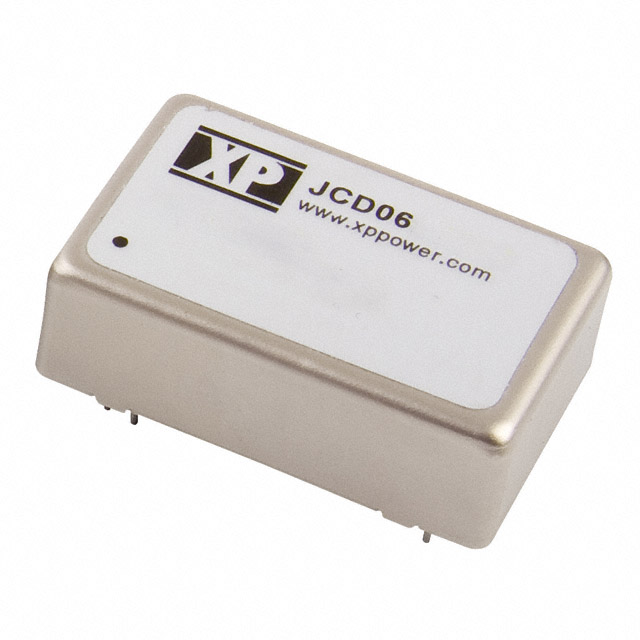

JCD0624D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±15V 直流输出, 6W
供应商型号: JCD0624D15-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCD0624D15

JCD0624D15概述

    JCD系列DC/DC转换器技术手册

    产品简介


    JCD系列是高性能DC/DC转换器,适用于广泛的工业应用。这些转换器设计用于多种输入电压范围(5V、12V、24V和48V),并提供单输出或双输出版本。它们广泛应用于电信、工业自动化、医疗设备和交通运输等领域。

    技术参数


    - 输入电压范围: 5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输出电压范围: 见表格
    - 效率: 见表格
    - 隔离电压: 1600 VDC 输入到输出,可选3500 VDC 输入到输出(加后缀-H)
    - 温度范围: 操作温度 -40°C 至 +100°C,存储温度 -55°C 至 +125°C
    - 浪涌电流: 5V模型 15VDC,12V模型 24VDC,24V模型 40VDC,48V模型 80VDC
    - 过载保护: 150%满负载(仅限5V输入型号)
    - 短路保护: 无限期保护,自动恢复
    - 开关频率: 266 kHz 典型值
    - 功率密度: 4W: 10 W/in³, 5W: 12.5 W/in³, 6W: 15 W/in³
    - 安全认证: UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1

    产品特点和优势


    JCD系列DC/DC转换器具有以下显著特点和优势:
    - 高可靠性: 1600 VDC的输入到输出隔离电压,确保在高压环境下的稳定运行。
    - 宽输入电压范围: 支持多种输入电压,适用于不同的应用场景。
    - 卓越的效率: 高达85%的效率,在减少能源浪费的同时提高系统整体性能。
    - 多功能性: 单输出和双输出选项,适用于各种复杂电路设计。
    - 环境适应性强: 宽广的工作温度范围和优异的EMC性能,确保在恶劣环境下仍能正常工作。

    应用案例和使用建议


    JCD系列DC/DC转换器适用于多种应用场景,例如:
    - 工业控制: 在自动化设备中提供稳定的电源,确保设备的可靠运行。
    - 通信设备: 为电信设备提供高效的电源转换,降低能源消耗。
    - 医疗设备: 提供高精度和高可靠性的电源供应,保障患者安全。
    使用建议:
    - 确保输入电压范围符合产品规格,避免因电压过高或过低导致损坏。
    - 根据负载情况选择合适的输出电压和电流型号。
    - 考虑散热问题,特别是在高温环境下工作时,采用适当的冷却措施以保证长期稳定运行。

    兼容性和支持


    - 兼容性: JCD系列转换器采用标准的24针DIL封装,易于与其他标准组件配合使用。
    - 支持: 厂商提供3年的质保服务,并有详尽的应用指南和技术文档,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 转换器无法启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认连接无误。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查负载是否过重,或者更换滤波电容。
    - 问题3: 设备在高温下运行不稳定。
    - 解决方案: 使用外部散热装置,如散热片或风扇,以保持适宜的工作温度。

    总结和推荐


    JCD系列DC/DC转换器凭借其卓越的性能和广泛的适用性,成为众多工业应用的理想选择。其高效能、高可靠性和良好的兼容性使其在市场上具有很强的竞争优势。强烈推荐对稳定电源需求较高的应用场景选用JCD系列DC/DC转换器。

JCD0624D15参数

参数
开关频率 -
转换效率 83%
输出电压组数 2
输出方式 -
类型 -
输入电压最小值 24V(DC)
输出电压 15V
最大容性负载 -
散热方式 -
输出电流最大值 200mA
输出总功率 -
特性 OCP,OVP,SCP
输入电压最大值 36V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
