JWK1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,SCP,UVLO 84% 2A 5V 1 36V 9V~36V(DC) 通孔安装
供应商型号: 2545453
供应商: 海外现货
标准整包数: 1

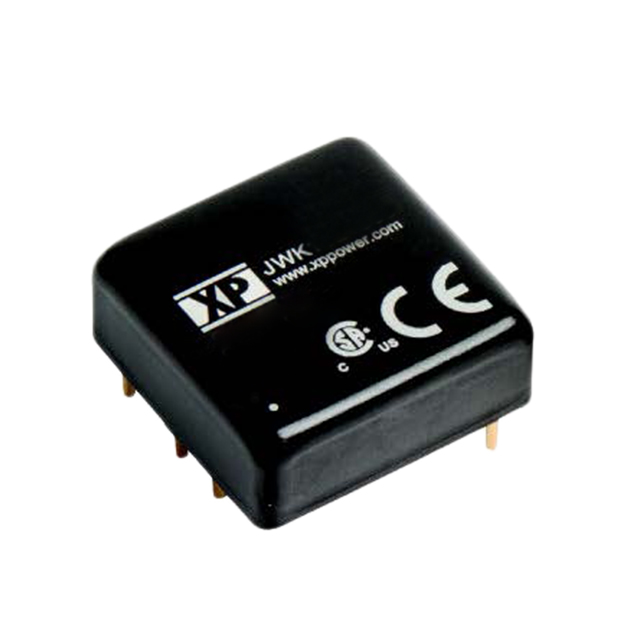

XP POWER AC-DC模块 JWK1024S05

JWK1024S05概述

    JWK10 Series DC-DC Converter 技术手册解析

    1. 产品简介


    JWK10 系列 DC-DC 转换器是一款单输出和双输出调节型电源模块,具有广泛的输入电压范围(4:1),能够在宽泛的环境中稳定工作。该转换器适用于多种工业和通信设备,提供高性能的电力解决方案。其紧凑的 1" x 1" 封装和高效率使得它在空间有限且要求高效能的场合尤为适用。

    2. 技术参数


    - 输入电压范围:9-36 VDC 或 18-75 VDC
    - 输出电压:3.3 V, 5 V, 5.1 V, 12 V, 15 V, 24 V(单输出);±5 V, ±12 V, ±15 V(双输出)
    - 最大输出电流:高达 2.2 A
    - 输入电流:最大 2.2 A
    - 效率:最高可达 87%
    - 隔离电压:1500 VDC
    - 工作温度范围:-40 °C 至 +100 °C
    - 认证标准:ITE 安全标准

    3. 产品特点和优势


    JWK10 系列具备以下显著特点:
    - 宽输入电压范围:可以适应多种电源输入需求。
    - 高效能:高效率(最高可达 87%)可确保长时间稳定运行。
    - 良好的隔离能力:1500 VDC 的隔离电压,提高了系统的安全性和稳定性。
    - 高可靠性:3 年保修期和出色的环境适应性使其在长期运行中表现优异。
    - 远程控制功能:通过 ON/OFF 功能实现远程控制,方便管理和维护。

    4. 应用案例和使用建议


    JWK10 系列广泛应用于电信、工业自动化、医疗设备等领域。根据手册中的建议,以下是一些具体的应用案例:
    - 电信设备:可以为通信设备提供稳定的电源支持,特别是在恶劣环境下。
    - 工业自动化:在复杂的工作环境中,该转换器能够保证设备的正常运行。
    - 医疗设备:高可靠性和高效能使得该转换器成为医疗设备的理想选择。
    使用建议:
    - 在设计电路时,考虑使用合适的外部电容(如 CHEMI-CON KY 330µF/100V),以提高抗干扰性能。
    - 当输出关闭时,通过远程 ON/OFF 功能实现低功耗运行。
    - 根据手册提供的降额曲线图,合理选择工作环境以避免过热。

    5. 兼容性和支持


    - 兼容性:JWK10 系列与大多数标准接口兼容,易于集成到现有系统中。
    - 厂商支持:提供 3 年质保,并且针对常见的故障提供了详细的故障排除指南。

    6. 常见问题与解决方案


    - 问题:输入电流过高导致发热严重。
    解决方法:增加散热片(可选配)或优化电路设计以降低输入电流。
    - 问题:输出电压不稳定。
    解决方法:检查输入电压是否在规定范围内,确认所有连接正确无误。

    7. 总结和推荐


    JWK10 系列 DC-DC 转换器凭借其高效的性能、宽泛的工作范围以及优秀的安全认证,成为一款非常值得推荐的产品。尤其适合需要高可靠性和高效能的工业和通信设备。在实际应用中,建议仔细参考手册中的详细参数和使用说明,确保充分发挥其优势。

JWK1024S05参数

参数
输出方式 -
开关频率 -
输出电压 5V
输出电压组数 1
散热方式 -
转换效率 84%
输出总功率 -
类型 -
输入电压最小值 9V~36V(DC)
最大容性负载 -
输入电压最大值 36V
特性 Remote On/Off,SCP,UVLO
输出电流最大值 2A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1024S05 JWK1024S05数据手册

JWK1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
