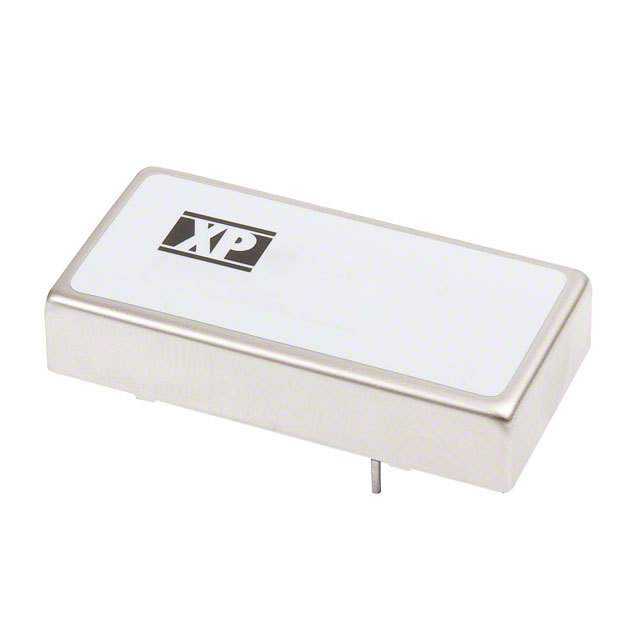

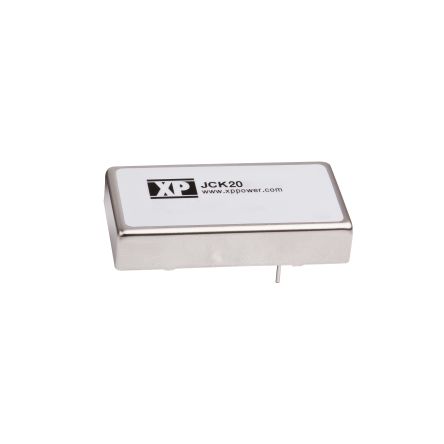

JCK2048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 36 → 75 V 直流输入, 5V 直流输出, 20W
供应商型号: ET-1738260
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCK2048S05

JCK2048S05概述

    # JCK系列DC-DC转换器技术手册

    产品简介


    JCK系列DC-DC转换器是一种高效的电源转换解决方案,适用于广泛的工业应用。它们设计用于将直流输入电压转换为稳定的直流输出电压,提供单输出和双输出选项。JCK系列转换器具有宽输入电压范围(2:1),高效率(最高可达93%),以及出色的隔离能力(1600 VDC)。这些特性使其成为需要稳定电源供应的工业自动化、通信设备和其他电力密集型应用的理想选择。

    技术参数


    以下是JCK系列DC-DC转换器的关键技术参数:
    输入参数
    - 输入电压范围:12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 输入电流:见表(不同输出电压型号有所不同)
    - 欠压锁定:12 V型号:ON 8.6 V,OFF 7.9 V;24 V型号:ON 17.8 V,OFF 16 V;48 V型号:ON 33.5 V,OFF 30.5 V
    - 输入浪涌:12 V型号:36 VDC,24 V型号:50 VDC,48 V型号:100 VDC(持续100毫秒)
    输出参数
    - 输出电压:见表(不同输入电压和输出电压型号有所不同)
    - 输出电压精度:±1%(设置点精度)
    - 最小负载:无最小负载要求
    - 线性调节:±0.5%
    - 负载调节:单输出型号:±0.5%;双输出型号:±1%
    - 交叉调节:双输出型号:±5%
    - 启动延迟:<20 毫秒
    - 启动上升时间:<5 毫秒
    - 纹波与噪声:75 mV pk-pk
    - 瞬态响应:±3% 最大偏差,恢复至1%以内(250微秒内)在25%负载变化时
    其他参数
    - 过压保护:见表(不同输出电压型号有所不同)
    - 过载保护:>140%全负载(额定输入时)
    - 短路保护:触发并重启(欠压模式),自动恢复
    - 远程开/关控制:逻辑高电平(>3.0 V)或开路为“开启”;逻辑低电平(<1.2 V)或短接引脚2和引脚6为“关闭”
    - 容性负载:见表
    - 效率:见表(不同输入电压和输出电压型号有所不同)
    - 隔离:1600 VDC 输入到输出、输入到外壳、输出到外壳
    - 隔离电容:1200 pF(典型值)
    - 隔离电阻:109 Ω(最小值)
    - 开关频率:330 kHz(典型值)
    - 功率密度:25 W/in3
    - 平均无故障时间:>680 kHrs(MIL-HDBK-217F标准,25°C,GB)
    环境参数
    - 工作温度:-40 °C 到 +100 °C,+70 °C到+100 °C范围内降额
    - 外壳温度:最大+100 °C
    - 冷却方式:自然对流冷却
    - 工作湿度:最高95%,非冷凝状态
    - 存储温度:-40 °C 到 +125 °C
    EMC参数
    - 辐射发射:EN55022,A类(带外部组件)
    - 静电放电:EN61000-4-2,空气8 kV,接触6 kV
    - 辐射抗扰度:EN61000-4-3,10 V/m
    - 脉冲群抗扰度:EN61000-4-4,3级
    - 浪涌抗扰度:EN61000-4-5,2级
    安全认证
    - 安全认证:CE标志,符合所有适用指令;UKCA标志,符合所有适用法规

    产品特点和优势


    JCK系列DC-DC转换器具备多项优势:
    1. 宽输入电压范围:支持12 V、24 V和48 V输入,适用于多种应用场景。
    2. 高效率:最高可达93%,适用于需要高效能源管理的应用。
    3. 高隔离电压:1600 VDC,确保电气安全。
    4. 远程开/关控制:便于系统集成和远程管理。
    5. 卓越的稳定性:±1%的输出电压精度和优异的负载调节能力。
    6. 全面的保护机制:包括过压、过载和短路保护。

    应用案例和使用建议


    应用案例
    JCK系列DC-DC转换器广泛应用于工业自动化、通信设备和电力密集型应用。例如,在一个自动化生产线中,该转换器可以为传感器和执行器提供稳定可靠的电源,确保整个系统的正常运行。
    使用建议
    1. 散热管理:虽然该转换器是自然对流冷却的,但在高负载条件下可能需要额外的散热措施,如加装散热片。
    2. 输入电容器配置:根据输出电压的不同,合理配置输入电容器(如外部220 µF/100 V电容器)以提高稳定性。
    3. 负载管理:避免瞬间加载,减少瞬态响应时间内的波动。

    兼容性和支持


    JCK系列DC-DC转换器与其他标准电子元器件和设备兼容。制造商提供了详尽的技术支持文档和客户服务,包括安装指南、维护手册和技术咨询,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    问题一:如何设定输出电压?
    解决方案:通过调整TRIM引脚上的电阻来设定输出电压。具体电阻值请参考表中的说明。
    问题二:输出纹波较大怎么办?
    解决方案:检查输出滤波电容器的容量和质量,并适当增加容量或更换高质量电容器。
    问题三:系统频繁重启怎么解决?
    解决方案:检查系统是否在额定负载范围内运行,确认没有过载情况发生。

    总结和推荐


    JCK系列DC-DC转换器以其广泛的输入电压范围、高效率和出色的稳定性,在各种工业应用中表现出色。其多样化的输出电压选择和强大的保护机制使其成为市场上极具竞争力的产品。对于需要稳定可靠电源供应的应用,强烈推荐使用JCK系列DC-DC转换器。

JCK2048S05参数

参数
输入电压最小值 36V
散热方式 -
输入电压最大值 75V
最大容性负载 -
输出电流最大值 4A
开关频率 330KHz(Typ)
类型 -
输出电压 5V
输出电压组数 1
特性 Remote On/Off,OCP,OVP,SCP,UVLO
转换效率 93%
输出方式 Fixed
输出总功率 20W
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK2048S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
