JWL5024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 9 → 36 V 直流输入, 3.3V 直流输出, 50W
供应商型号: 1672372
供应商: 海外现货
标准整包数: 10

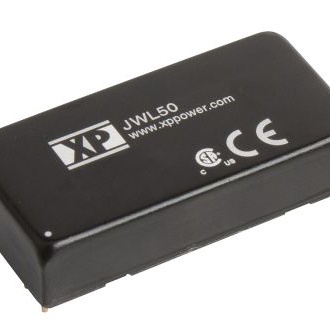

XP POWER AC-DC模块 JWL5024S3V3

JWL5024S3V3概述

    JWL50 Series DC-DC Converter 技术手册

    1. 产品简介


    JWL50系列是一款紧凑型单输出直流-直流转换器,适用于各种工业标准格式的应用。该系列产品提供广泛的输入电压范围(4:1),具有高效率、高功率密度等特点。主要功能包括远程开关控制、输出调节以及过温保护。它适用于信息技术(ITE)设备、通信设备以及其他需要稳定直流电源的应用场合。

    2. 技术参数


    | 参数 | 型号 | 规格 |
    |
    | 输出电压 | JWL5024S3V3, JWL5048S3V3 | 3.3 V 至 30 V |
    | 输出电流 | JWL5024S3V3, JWL5048S3V3 | 最大10 A |
    | 输入电压 | JWL5024S3V3 | 9-36 V |
    | 输入电压 | JWL5048S3V3 | 18-75 V |
    | 效率 | JWL5024S3V3, JWL5048S3V3 | 90%至92% |
    | 隔离电压 | JWL5024S3V3, JWL5048S3V3 | 1500 VDC |
    | 工作温度 | JWL5024S3V3, JWL5048S3V3 | -40°C 至 +105°C |
    | 存储温度 | JWL5024S3V3, JWL5048S3V3 | -50°C 至 +125°C |
    | 湿度 | JWL5024S3V3, JWL5048S3V3 | 95% RH 非冷凝 |

    3. 产品特点和优势


    - 宽输入电压范围:支持4:1的输入电压范围,使其适用于多种电源输入情况。
    - 高功率密度:采用紧凑设计,体积仅为2英寸 x 1英寸,适合空间受限的应用环境。
    - 高效率:典型效率达到90%,在不同负载下仍能保持较高的输出稳定性。
    - 过温保护:内置过温保护机制,防止设备因过热而损坏。
    - 远程开关控制:可通过远程信号控制设备的启停,增加灵活性。
    - 过载及短路保护:具备150%的过载保护和短路保护功能,确保设备安全运行。
    - 六面金属外壳:坚固耐用,适应恶劣工作环境。

    4. 应用案例和使用建议


    - 信息技术设备:广泛应用于计算机、服务器等设备,为这些设备提供稳定的直流电源。
    - 通信设备:可作为电信设备中的电源模块,保证通信系统的稳定运行。
    - 医疗设备:在医疗仪器中作为供电模块,确保设备的可靠性和安全性。
    使用建议:
    - 在使用过程中注意散热管理,尤其是在高温环境下工作时。
    - 使用合适的外部电容器(如CHEMI-CON KY 220µF/100V)来增强EMI滤波效果。
    - 根据具体需求选择合适的型号和配置,以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:JWL50系列可以与大多数现有的电子设备和系统无缝集成,适配性强。
    - 厂商支持:提供三年质保服务,确保客户能够获得长期的技术支持和维护。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动
    - A: 检查输入电压是否符合要求;确认接线无误。
    - Q: 设备输出电压不稳
    - A: 检查负载是否超出了额定值;确保所有连接良好,没有松动。
    - Q: 设备出现过热现象
    - A: 确保设备有足够的散热空间;考虑加装散热片。

    7. 总结和推荐


    总体来看,JWL50系列直流-直流转换器凭借其高效率、宽输入电压范围和良好的过载保护功能,在工业应用中表现出色。它非常适合用于信息技术设备、通信设备和医疗设备等领域。考虑到其强大的性能和可靠的厂商支持,我们强烈推荐这一产品给那些需要高性能直流电源的应用场景。

JWL5024S3V3参数

参数
输出电流最大值 10A
散热方式 -
输入电压最小值 9V~36V(DC)
类型 -
输出方式 -
最大容性负载 -
开关频率 -
输入电压最大值 36V
输出电压 3.3V
输出电压组数 1
特性 Remote On/Off,SCP
输出总功率 -
转换效率 90%
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5024S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5024S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5024S3V3 JWL5024S3V3数据手册

JWL5024S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
