JWL4024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 9 → 36 V 直流输入, 3.3V 直流输出, 40W
供应商型号: 1672342
供应商: 海外现货
标准整包数: 10

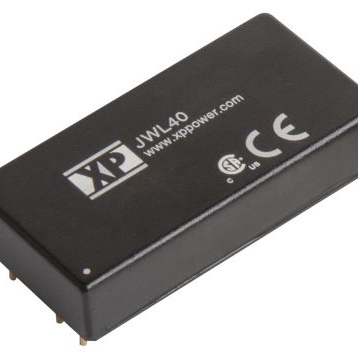

XP POWER AC-DC模块 JWL4024S3V3

JWL4024S3V3概述

    JWL40 Series DC-DC Converter

    1. 产品简介


    JWL40 系列是 XP Power 公司设计的一款高效能 DC-DC 转换器,适用于多种工业和通信应用。该系列转换器提供单输出和双输出两种类型,广泛应用于信息通信、医疗设备、测试测量等领域。其宽泛的输入电压范围(4:1)使其适用于多种电源环境,而紧凑的外形尺寸(2" x 1")则便于集成到各种设备中。

    2. 技术参数


    - 输出电压: 3.3 V 至 30 V
    - 最大输出电流:
    - 单输出: 最高 8.00 A
    - 双输出: ±1.67 A 或 ±1.33 A
    - 过压保护: 3.9 V 至 30 V
    - 效率: 高达 91%
    - 隔离电压: 输入到输出 1500 VDC
    - 工作温度范围: -40°C 至 +105°C
    - 体积: 2.00 x 1.00 x 0.43 英寸(50.8 x 25.4 x 11.0 毫米)
    - 重量: 0.066 磅(约 30.0 克)

    3. 产品特点和优势


    - 宽输入电压范围: 支持 9V 至 75V 的输入电压,适合多种电源配置。
    - 高功率密度: 50.0 W/in³ 的功率密度,适合空间受限的应用。
    - 低线性调节: 输出电压在最小至最大输入电压范围内的线性调节精度可达 ±0.5%。
    - 短路和过载保护: 支持连续重启的短路和过载保护功能。
    - 六面金属外壳: 提供卓越的电磁兼容性和热管理性能。
    - 可选散热片: 加装散热片可进一步提高工作温度范围和可靠性。

    4. 应用案例和使用建议


    - 信息通信设备: 用于路由器、交换机和服务器等设备,需要高可靠性和宽输入电压范围。
    - 医疗设备: 医疗监控系统和诊断设备,要求高精度和稳定性。
    - 测试测量设备: 需要高功率密度和紧凑尺寸的测试仪器。
    使用建议:
    - 确保输入电压在规定的范围内,避免因输入电压过高或过低导致转换器损坏。
    - 使用推荐的外部电容来改善瞬态响应和纹波噪声性能。
    - 考虑加装散热片以提高散热效果,特别是在高负载条件下。

    5. 兼容性和支持


    - 兼容性: JWL40 系列转换器具有广泛的输入电压范围和多种输出配置,可以方便地与不同设备和系统集成。
    - 支持: XP Power 提供详尽的技术文档和客户支持,帮助用户快速解决问题并优化应用性能。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在正常范围内,确保接线正确无误。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载情况,确保负载变化不会引起输出电压波动;如有必要,增加外部滤波电容。
    - 问题: 散热不良。
    - 解决方案: 加装散热片或提高通风条件,以增强散热效果。

    7. 总结和推荐


    JWL40 系列 DC-DC 转换器以其高效率、宽输入电压范围和紧凑设计,在工业和通信领域表现出色。其高功率密度和多种保护机制使得该系列产品非常适合于严苛的工作环境。此外,XP Power 提供的良好技术支持和详细文档也为用户提供了充分的保障。
    推荐:
    - 如果您的应用需要高可靠性和高效率,且对输入电压范围有较高要求,JWL40 系列是值得选择的优质产品。

JWL4024S3V3参数

参数
特性 Remote On/Off,SCP
输出电流最大值 8A
转换效率 89%
输出总功率 -
输出方式 -
最大容性负载 -
类型 -
输出电压组数 1
输入电压最小值 9V~36V(DC)
开关频率 -
散热方式 -
输入电压最大值 36V
输出电压 3.3V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL4024S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL4024S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL4024S3V3 JWL4024S3V3数据手册

JWL4024S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
