JCA0248S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 36 → 75 V 直流输入, 5V 直流输出, 2W
供应商型号: 1289170
供应商: element14
标准整包数: 1

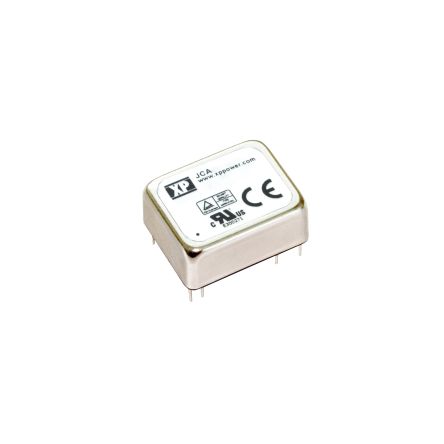

XP POWER AC-DC模块 JCA0248S05

JCA0248S05概述


    产品简介


    JCA系列直流-直流转换器是专为满足高效率、高性能和紧凑设计要求而开发的电源解决方案。这款转换器支持单输出和双输出模式,输入电压范围广泛(5V至75V),并提供一系列输出电压选择(3.3V到±15V)。该产品主要应用于工业自动化、通信设备、医疗仪器等领域,能够为各类设备提供稳定可靠的电源供应。

    技术参数


    - 输入电压范围:5V (4.5-9.0V),12V (9-18V),24V (18-36V),48V (36-75V)
    - 输入电流:见表
    - 输入滤波器:π型网络
    - 启动输入:>90%-95% 额定输入
    - 关闭输入:<80% 额定输入
    - 初始设置精度:±1%
    - 启动延迟时间:30ms
    - 启动上升时间:3.5ms
    - 负载要求:无最小负载要求
    - 线性调节率:±0.3%
    - 负载调节率:±1%
    - 交叉调节率:±5%(双输出型号)
    - 瞬态响应:4%最大偏差,在<500μs内恢复到1%以内(25%负载变化)
    - 纹波噪声:50mV pk-pk(20MHz带宽)
    - 过流保护:150%典型,断开重启(电感模式)
    - 短路保护:连续自动恢复
    - 过压保护:150%典型,重置输入以复位
    - 温度系数:±0.05%/°C
    - 效率:见表
    - 隔离:输入到输出1500VDC,基本绝缘;输入到外壳500VDC;输出到外壳500VDC
    - 开关频率:300kHz
    - 功率密度:JCA02: 6.25W/in³,JCA03: 9.38W/in³
    - MTBF:>2MHrs(25°C时,符合MIL-HDBK-217F标准)

    产品特点和优势


    JCA系列直流-直流转换器具有以下特点和优势:
    - 高效能:高效率(最高可达78%),适合在空间有限且需要高性能电源的场合。
    - 广泛应用:适用于各种工业和通信设备,能够在广泛的输入电压范围内工作。
    - 强可靠性:采用严格的温度测试和安全认证(如UL60950-1),确保长期稳定运行。
    - 高集成度:紧凑设计(1.0" x 0.8"),适用于空间受限的应用环境。
    - 多功能性:支持单输出和双输出模式,可适应不同的应用场景。

    应用案例和使用建议


    应用案例
    JCA系列直流-直流转换器已被广泛应用于工业自动化控制系统、通信基站、医疗设备等。例如,在工业自动化控制系统中,JCA系列可以为传感器、控制器等组件提供稳定电源,保证系统的可靠运行。
    使用建议
    - 散热管理:尽管JCA系列为自然对流冷却设计,但在高温环境下可能需要额外的散热措施。
    - 应用注意事项:使用前需确认输入电压范围,并正确连接输出负载,避免因误操作导致设备损坏。

    兼容性和支持


    JCA系列转换器具有良好的兼容性,可以方便地集成到现有的系统中。厂商提供3年的质保服务,同时还有详尽的技术支持文档,帮助用户解决可能出现的各种问题。

    常见问题与解决方案


    1. 问题:输入电压超出额定范围
    - 解决方案:确保输入电压在规定范围内(5V至75V)。

    2. 问题:输出电压不稳定
    - 解决方案:检查输入电压和负载情况,必要时调整输入电压或更换合适的负载。
    3. 问题:过热保护触发
    - 解决方案:减少负载或改善散热条件。

    总结和推荐


    综上所述,JCA系列直流-直流转换器凭借其高效能、高可靠性、紧凑设计等特点,成为市场上一款非常有竞争力的产品。无论是在工业自动化、通信设备还是医疗仪器领域,都能发挥出色的表现。因此,我们强烈推荐使用JCA系列直流-直流转换器作为稳定可靠的电源解决方案。

JCA0248S05参数

参数
特性 OCP,OVP,SCP,UVLO
输出电压 5V
转换效率 70%
最大容性负载 -
开关频率 -
输入电压最大值 75V
输出电压组数 1
输入电压最小值 48V(DC)
类型 -
输出方式 -
输出总功率 -
散热方式 -
输出电流最大值 400mA
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0248S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0248S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0248S05 JCA0248S05数据手册
