JCK1524S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 12V 直流输出, 15W
供应商型号: ET-1738230
供应商: 海外现货
标准整包数: 1

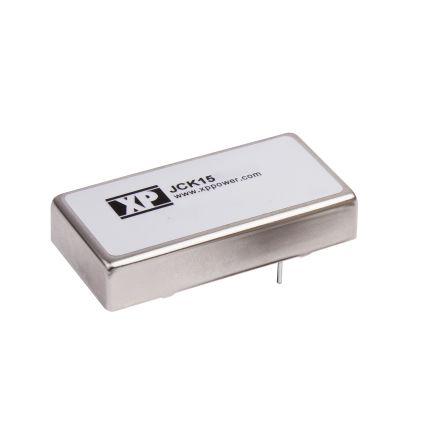

XP POWER AC-DC模块 JCK1524S12

JCK1524S12概述


    产品简介


    JCK系列是一款高性能电源模块,适用于多种工业应用。该产品采用行业标准封装设计,提供高达1600 VDC的隔离电压,确保安全可靠的工作环境。其主要功能包括:高效率(最高可达89%)、宽输入电压范围(12 V至75 V)以及短路保护机制,可有效提高系统的稳定性和耐用性。广泛应用于通信设备、工业自动化、医疗仪器和轨道交通等领域。

    技术参数


    - 输入电压范围:12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-75 VDC)
    - 输入电流:具体数值见表格
    - 输入反射波纹电流:通过12 µH电感,5 Hz到20 MHz
    - 输入过压保护:
    - 12 V 模型:开启8.6 V,关闭7.9 V
    - 24 V 模型:开启17.8 V,关闭16 V
    - 48 V 模型:开启33.5 V,关闭30.5 V
    - 输出电压:见表格
    - 最小负载:无需最小负载
    - 线性调节率:±0.5% 最大
    - 负载调节率:±0.5% 最大(单输出),±1% 最大(双输出)
    - 交叉调节率:±5% 最大(双输出)
    - 启动延迟时间:<20 ms
    - 启动上升时间:<5 ms
    - 纹波与噪声:75 mV 峰峰值最大
    - 温度系数:0.02%/°C
    - 过载保护:>140% 全负载(额定输入时)
    - 短路保护:自动恢复(重启模式)
    - 最大电容负载:见表格
    - 效率:见表格
    - 隔离电压:1600 VDC 输入到输出(可选3500 V)
    - 隔离电容:1200 pF 典型
    - 隔离电阻:109 Ω 最小
    - 开关频率:300 kHz 典型
    - 功率密度:18.75 W/in³
    - 平均无故障时间(MTBF):>1.1 M小时(25°C)

    产品特点和优势


    JCK系列电源模块具备多项显著优势。首先,其高效的能量转换能力可达到89%,从而降低能耗,提高系统能效。其次,宽输入电压范围使得该模块适用于多种不同的供电环境。此外,强大的短路保护和过载保护功能确保了其在极端条件下的可靠运行。最重要的是,高隔离电压和低纹波噪声使其特别适合在需要高精度和稳定性的场合中使用。这些特性使JCK系列在市场上具有较高的竞争力。

    应用案例和使用建议


    根据技术手册中的信息,JCK系列广泛应用于工业自动化、通信设备、医疗仪器和轨道交通等领域。例如,在通信设备中,JCK系列可用于电源模块的设计,以提供稳定的直流电源。对于需要高精度测量的医疗设备,其出色的线性调节率和负载调节率可确保数据的准确性。
    使用建议:
    - 确保输入电压在指定范围内,以避免过压或欠压情况。
    - 使用外部输入电容器(如220 µF/100 V)来增强EMC性能。
    - 在高负载条件下,考虑加装散热片以防止过热。
    - 根据实际应用需求选择合适的输出电压和电流。

    兼容性和支持


    JCK系列电源模块与其他电子元器件具有良好的兼容性,可以方便地集成到现有的系统中。制造商提供了详细的安装指南和技术支持,以帮助用户快速解决问题。此外,模块还提供了三年保修期,确保用户在使用过程中获得充分保障。

    常见问题与解决方案


    1. 问题:启动延迟时间过长
    - 解决方案:检查输入电压是否符合要求,确保负载不超过模块的最大承受能力。

    2. 问题:输出电压不稳定
    - 解决方案:检查输出电容是否正确配置,并调整负载电流至推荐范围。

    3. 问题:启动后无法正常工作
    - 解决方案:检查输入电压和连接线路,确保所有连接均牢固且无短路现象。

    总结和推荐


    综上所述,JCK系列电源模块凭借其高效、可靠的性能,适用于多种工业应用。它不仅具备高效率、宽输入电压范围及优秀的短路保护等特性,还拥有较高的性价比。因此,无论是通信设备、工业自动化还是医疗仪器,JCK系列都是值得推荐的选择。然而,使用前请仔细阅读技术手册,确保正确安装和配置,以充分发挥其性能。

JCK1524S12参数

参数
输入电压最小值 24V(DC)
输出电压 12V
输出电压组数 1
散热方式 -
输入电压最大值 36V
开关频率 -
类型 -
特性 OCP,SCP,UVLO
转换效率 89%
输出总功率 -
输出电流最大值 1.25A
输出方式 DC-DC
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1524S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1524S12 JCK1524S12数据手册

JCK1524S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.5528 ¥ 300.4213
5+ $ 34.4874 ¥ 291.4184
10+ $ 32.8237 ¥ 277.3604
25+ $ 30.8562 ¥ 260.7345
100+ $ 30.744 ¥ 259.7868
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 300.42
