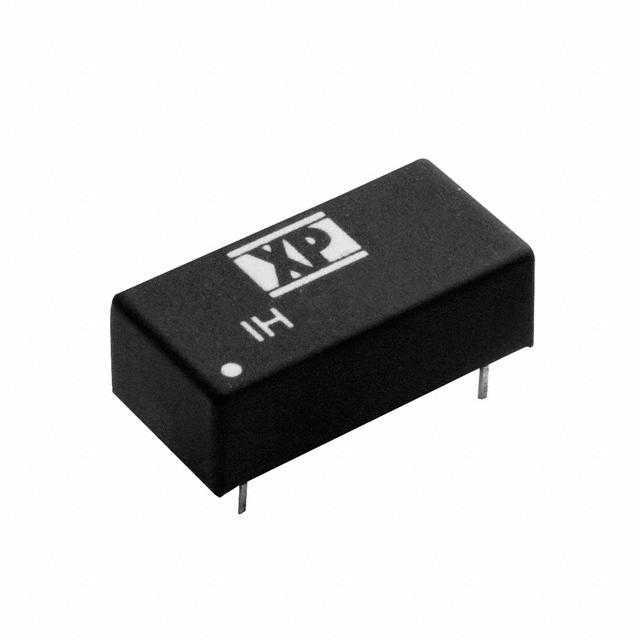

IH1215D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IH系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 2W
供应商型号: 209-IH1215D
供应商: Mouser
标准整包数: 1

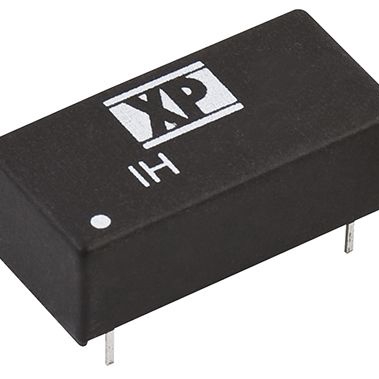

XP POWER DC-DC模块 IH1215D

IH1215D概述


    产品简介


    IH系列是专为需要高隔离电压和双输出电源的应用而设计的电子元器件。该系列产品采用SIP或DIP封装,适用于工业控制、通信系统、医疗设备等多个领域。其主要功能是为电子设备提供稳定可靠的双路输出电压,具备出色的电气特性和环境适应能力。

    技术参数


    - 功率: 2瓦
    - 封装: SIP 或 DIP
    - 隔离电压: 1000 VDC(可选3000-6000 VDC)
    - 平均故障间隔时间(MTBF): >1.1百万小时
    - 工作温度范围: -40°C 至 +85°C
    - 输入电压范围: ±10%
    - 输入反向电压保护: 无
    - 输出电压调节范围: ±3%
    - 纹波噪声: ≤75mV峰峰值
    - 温度系数: 0.02%/°C
    - 最大容性负载: ±220µF

    产品特点和优势


    IH系列电子元器件具有双重输出能力和高隔离电压,这使其非常适合于需要高度电气隔离的应用。此外,其宽泛的工作温度范围(-40°C 至 +85°C)和高可靠性使得它能够在各种恶劣环境中正常工作。高效能和长寿命(MTBF >1.1百万小时)进一步提升了其市场竞争力。

    应用案例和使用建议


    应用案例
    - 工业控制: 用于自动化设备中,为控制系统供电。
    - 通信系统: 在通信基站中,作为备用电源系统的一部分。
    - 医疗设备: 需要高压隔离的应用,如X射线机。
    使用建议
    - 确保输入电压稳定在额定值的±10%范围内,以避免电压波动影响输出精度。
    - 根据具体应用选择合适的型号(SIP或DIP),并根据需求选择不同隔离电压版本(1000 VDC, 3000 VDC, 6000 VDC)。
    - 当输出负载变化较大时,监测输出电压和电流的变化情况,确保设备运行稳定。

    兼容性和支持


    IH系列电子元器件具有良好的兼容性,可与多种标准电子元器件和设备配套使用。制造商提供了详尽的技术文档和支持服务,确保客户能够正确安装和使用该产品。此外,产品提供三年质保期,以保证用户的权益。

    常见问题与解决方案


    1. Q: 输入电压超出额定范围会怎样?
    A: 可能会导致输出电压不稳甚至损坏设备。应确保输入电压在额定范围内。
    2. Q: 输出电压不稳定怎么办?
    A: 检查输入电压是否稳定,负载是否过重。必要时可以调整负载或更换更适合的电源模块。
    3. Q: 如何判断是否达到最大容性负载?
    A: 通过测量负载电容值来确认。若超过220μF,则可能会影响输出稳定性。

    总结和推荐


    IH系列电子元器件凭借其出色的性能和广泛的应用领域,在市场上具有显著的竞争优势。其高隔离电压、双输出能力和广泛的温度适应范围使其成为许多关键应用的理想选择。总体而言,IH系列是一个值得信赖且高效的产品,强烈推荐给需要高可靠性和高性能电源解决方案的用户。

IH1215D参数

参数
输出电压 15V
类型 -
输出总功率 -
输入电压最小值 12V(DC)
开关频率 -
输入电压最大值 13.2V
转换效率 82%
特性 -
输出电压组数 2
输出电流最大值 66mA,66mA
输出方式 -
最大容性负载 -
散热方式 -
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IH1215D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IH1215D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IH1215D IH1215D数据手册

IH1215D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.017 ¥ 93.0937
5+ $ 10.219 ¥ 86.3506
10+ $ 9.7308 ¥ 82.2253
20+ $ 9.3096 ¥ 78.6661
100+ $ 8.694 ¥ 73.4643
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.09
