首页  >  产品百科  >  ISH1515A-H

ISH1515A-H

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISH系列, 13.5 → 16.5 V 直流输入, 15V 直流输出, 2W
供应商型号: 1225927
供应商: 海外现货
标准整包数: 1

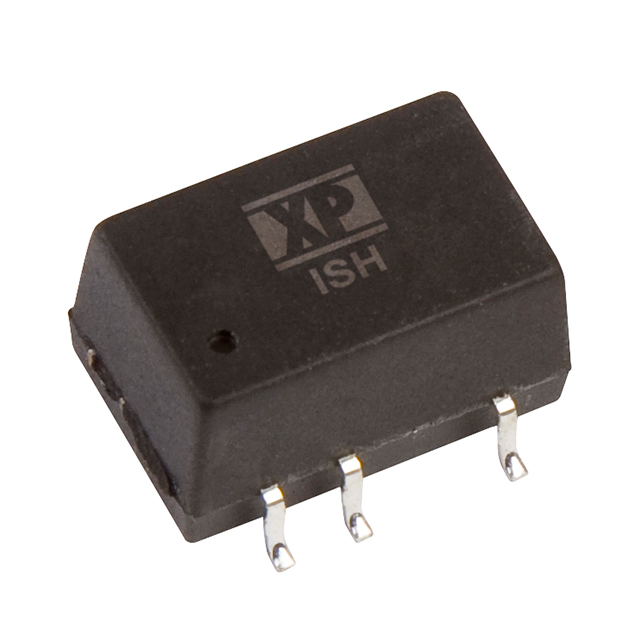

XP POWER DC-DC模块 ISH1515A-H

ISH1515A-H概述

    ISH Series DC-DC Converter 技术手册

    产品简介


    ISH Series 是一款采用表面贴装技术(SMD)封装的单输出直流-直流转换器。这款转换器符合行业标准引脚配置,具备广泛的输入电压范围和优良的隔离性能。ISH 系列主要用于需要高效电源转换的工业和通信设备中,特别适用于空间有限的应用场合。

    技术参数


    - 型号及规格:ISH0503A, ISH0505A, ISH0509A, ISH0512A, ISH0515A, ISH1205A, ISH1209A, ISH1212A, ISH1215A, ISH1224A, ISH1515A, ISH2405A, ISH2412A, ISH2415A, ISH2424A
    - 输入电压范围:4.5V 至 26.4V
    - 输出电压:3.3V 至 24V
    - 输出电流:105mA 至 506mA
    - 效率:最高可达 86%
    - 最大电容负载:220μF
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:1500VDC(可选 3000VDC)
    - 保护特性:连续短路保护,自动恢复(3.3V 和 5V 型号为 1s 最大限制)

    产品特点和优势


    ISH 系列 DC-DC 转换器具有以下独特优势:
    1. 高效率:最高可达 86%,适合需要高效能电源转换的应用。
    2. 宽输入电压范围:覆盖多个常用电压,适用多种输入电源条件。
    3. 良好的环境适应性:工作温度范围广,适用于极端环境。
    4. 高隔离电压:可选 3000VDC 的高隔离版本,适用于高压环境。
    5. 高可靠性:3 年质保,保证长时间稳定运行。
    6. 紧凑设计:采用 SMD 封装,节省空间,便于集成到电路板中。

    应用案例和使用建议


    ISH 系列 DC-DC 转换器广泛应用于工业控制、通信设备、物联网设备等领域。例如,在通信基站中,它可以作为电源模块的一部分,确保各个组件稳定供电。建议在使用时:
    1. 确认输入电压和输出电压匹配需求。
    2. 根据具体应用选择合适的型号,尤其是隔离电压选项。
    3. 确保 PCB 设计符合推荐的焊锡曲线要求,以避免焊接缺陷。
    4. 考虑加入外部滤波电容器以进一步提高稳定性。

    兼容性和支持


    ISH 系列 DC-DC 转换器具有良好的兼容性,可以与其他符合行业标准的组件配合使用。制造商提供全面的技术支持,包括安装指南、使用说明和售后保障。建议通过官方渠道获取最新的技术支持资料。

    常见问题与解决方案


    1. 问题:启动延迟时间过长。
    - 解决方案:检查输入电压是否稳定,并确认是否满足最小输入电压要求。
    2. 问题:输出电压波动较大。
    - 解决方案:确认负载是否在额定范围内,必要时增加输出电容。
    3. 问题:发生短路保护后无法正常工作。
    - 解决方案:等待 1 秒钟后重新启动,检查是否有持续短路现象。

    总结和推荐


    ISH 系列 DC-DC 转换器凭借其高效的转换性能、广泛的输入电压范围和高隔离度等优点,是一款非常适合工业应用的电源模块。其卓越的环境适应性和可靠的长期性能使其在市场上具有很强的竞争力。强烈推荐使用 ISH 系列 DC-DC 转换器用于各种严苛的应用环境中,以确保系统的稳定运行。

ISH1515A-H参数

参数
输出电压组数 1
输出总功率 2W
输出电压 15V
散热方式 -
最大容性负载 -
类型 -
输出方式 -
转换效率 83%
输出电流最大值 133mA
输入电压最大值 16.5V
输入电压最小值 13.5V
特性 SCP
开关频率 -
长*宽*高 12.7mm(长度)*8.3mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 最后售卖
包装方式 管装

ISH1515A-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISH1515A-H数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISH1515A-H ISH1515A-H数据手册

ISH1515A-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.4459
10+ ¥ 78.7565
19+ ¥ 77.5415
库存: 9
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 82.44
