首页  >  产品百科  >  JHM0612S05

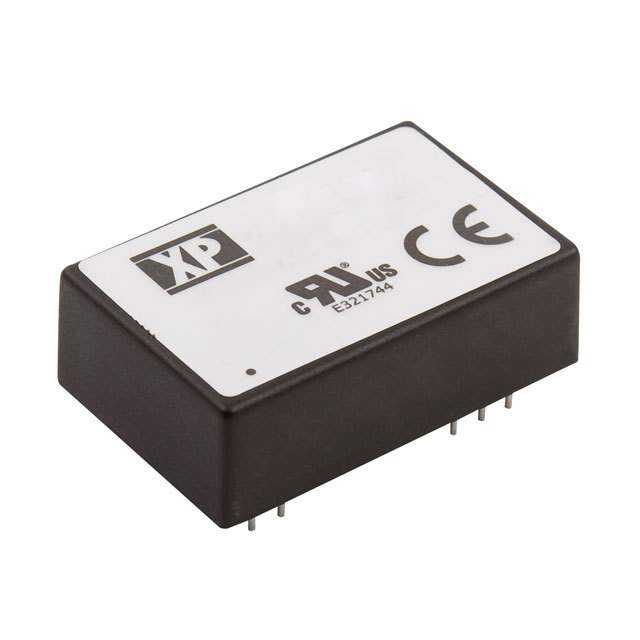

JHM0612S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 200KHz~1.6MHz 1.2A 5V 1 17V 12V Fixed DIP 通孔安装
供应商型号: 1673371
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JHM0612S05

JHM0612S05概述

    电子元器件产品技术手册:JHM系列电源模块

    产品简介


    JHM系列电源模块是一种高性能直流-直流转换器,适用于医疗设备及其他需要高可靠性和严格安全标准的应用。此系列产品提供多种输出电压配置,涵盖单路和双路输出选项,具有广泛的工作范围和出色的性能表现。

    技术参数


    - 输入电压范围:10-17 VDC(12V型号),20-30 VDC(24V型号)
    - 输出电压:根据具体型号及配置,覆盖5V、12V、15V、±12V和±15V输出
    - 效率:最高可达85%
    - 隔离度:5000 VAC(10ms),3000 VAC(1min)
    - 患者泄漏电流:最大2 µA
    - 过载保护:120% - 200%
    - 过压保护:120% - 140%
    - 温度系数:±0.03/°C
    - 冷却方式:自然对流
    - 工作温度范围:-20°C 至 +100°C

    产品特点和优势


    JHM系列电源模块具备多重安全认证,满足国际医疗设备的安全标准,如ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1和IEC60601-1。其高效能和高稳定性使其成为医疗仪器和其他高要求场合的理想选择。特别值得一提的是,其无需外部组件即可达到EN55011和EN55022等级A的电磁兼容性标准,简化了系统设计和认证流程。

    应用案例和使用建议


    JHM系列电源模块已成功应用于各种医疗设备中,包括便携式生命体征监测仪、手持式诊断设备等。对于使用者而言,建议关注以下几个方面以优化其性能:
    - 在高温环境下使用时,注意散热,避免超过最大工作温度限制。
    - 根据负载需求选择合适的型号,避免长时间运行于满负荷状态。

    兼容性和支持


    JHM系列电源模块具有广泛的兼容性,可与多种电路板和设备接口无缝对接。制造商提供了全面的技术支持服务,包括详细的安装指南、故障排除手册以及质保政策。

    常见问题与解决方案


    - 问题一:启动延迟时间过长。
    - 解决方案:检查输入电压是否在额定范围内,确认所有连接正确无误。

    - 问题二:输出电压不稳定。
    - 解决方案:重新校准输出电压,检查负载电阻是否适当。

    总结和推荐


    综上所述,JHM系列电源模块凭借其卓越的安全性能、高效能和易于集成的特点,在医疗及其他关键应用领域展现出显著的优势。对于追求高性能和高标准应用场合的工程师和设计师来说,这无疑是一个值得信赖的选择。因此,我强烈推荐将JHM系列电源模块纳入考虑范围,以确保您的项目能够达到最佳效果。

JHM0612S05参数

参数
输出电压组数 1
转换效率 -
最大容性负载 -
输出总功率 -
输入电压最大值 17V
输入电压最小值 12V
输出方式 Fixed
输出电压 5V
散热方式 -
输出电流最大值 1.2A
类型 -
特性 OCP,OVP,SCP,UVLO
开关频率 200KHz~1.6MHz
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM0612S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM0612S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM0612S05 JHM0612S05数据手册

JHM0612S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 228.9779
5+ ¥ 228.9779
10+ ¥ 224.889
25+ ¥ 220.8001
100+ ¥ 220.8001
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 228.97
