ISB0112S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISB系列, 9 → 18 V 直流输入, 15V 直流输出, 1W
供应商型号: 1470-3879-ND
供应商: Digi-Key
标准整包数: 1

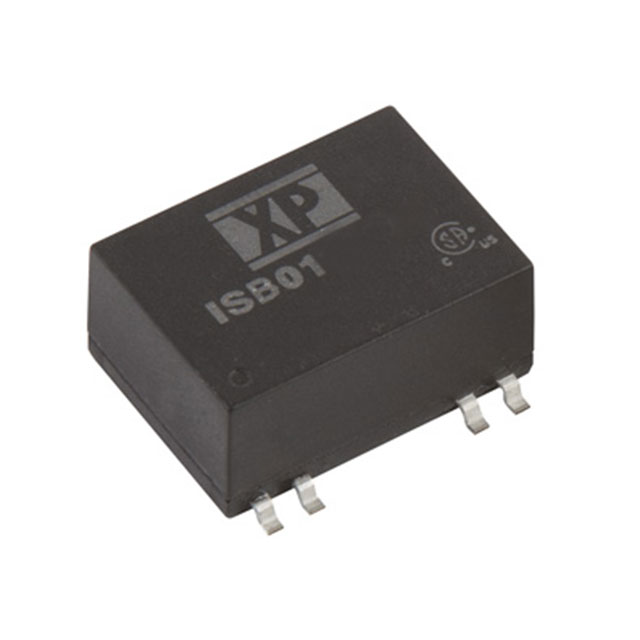

XP POWER DC-DC模块 ISB0112S15

ISB0112S15概述


    产品简介


    ISB01系列DC-DC转换器是一款集成度高且高效的电源管理设备,适用于各种电子应用场合。这款转换器具备单输出和双输出两种模式,能够实现2:1的输入范围调整。由于其紧凑的表面贴装设计(SMD),ISB01系列特别适合空间受限的设计。此外,它具有1500VDC的隔离电压,使得其在隔离要求严格的环境中表现出色。同时,该系列产品提供宽泛的工作温度范围,使其适用于恶劣的工作环境。

    技术参数


    - 输入电压范围:4.5V 至 75VDC
    - 输出电压范围:5V 至 30VDC
    - 输出电流:最高可达200mA
    - 效率:最高可达82%
    - 隔离电压:1500/1800VDC
    - 隔离电阻:109 Ω @ 500VDC
    - 开关频率:220kHz
    - 功率密度:5.8W/in³
    - 工作温度范围:-40°C 至 +95°C
    - 存储温度范围:-55°C 至 +125°C
    - 最大电容负载:见型号与额定值表
    - 纹波噪声:75mVpk-pk @ 20MHz 带宽

    产品特点和优势


    ISB01系列DC-DC转换器的最大亮点在于其高效率和宽输入电压范围。单输出和双输出模式提供了灵活的应用选择。此外,紧凑的SMD封装使得ISB01能够在各种空间受限的电路板上安装使用。1500VDC的高隔离电压确保了在需要严格隔离的应用中的安全性和可靠性。3年的质保期也体现了制造商对其产品的信心。

    应用案例和使用建议


    应用案例
    ISB01系列广泛应用于工业自动化、通信系统、医疗设备、智能家居等领域。例如,在工业自动化中,该转换器可以用于传感器、执行器和控制器的供电,确保系统稳定运行。在通信系统中,它可以为微处理器和其他敏感电子元件提供稳定的电源供应。
    使用建议
    1. 散热管理:尽管ISB01系列支持自然对流冷却,但在高负载情况下,建议增加适当的散热片以提高散热效果。
    2. 电源滤波:为了减少电源噪声对电路的影响,可以在输入端增加LC滤波器。
    3. 保护措施:建议在输出端增加保险丝或PTC热敏电阻以防止过载和短路。

    兼容性和支持


    ISB01系列的输出电压和电流可根据具体需求进行定制。此外,该系列还提供水洗可选版本(如需水洗版本,可在型号后添加“-P”)。制造商提供了详尽的技术文档和支持服务,包括3年的保修期。如果需要更多技术支持,用户可以通过官方网站联系专业技术人员。

    常见问题与解决方案


    1. 问题:在远程关闭状态下,输出电流仍然存在
    - 解决办法:检查连接至远程关闭引脚的1kΩ电阻是否正确连接,且施加的电压是否符合规范。
    2. 问题:纹波噪声过大
    - 解决办法:检查输入电容和输出电容的容值和品质因数,确保它们符合推荐的规格。
    3. 问题:输出电压不稳定
    - 解决办法:检查负载平衡情况,特别是在双输出模式下,不平衡的负载可能导致电压波动。调整负载平衡或使用外部调节器来稳定输出电压。

    总结和推荐


    ISB01系列DC-DC转换器凭借其高效能、高可靠性和广泛的适用性,在多种电子应用中表现出色。其强大的功能和卓越的性能使其成为众多工程项目的理想选择。鉴于其多样化的应用场景、优秀的性能参数以及完善的售后服务体系,我们强烈推荐ISB01系列DC-DC转换器作为高性能电源解决方案。

ISB0112S15参数

参数
类型 -
开关频率 220KHz(Typ)
输入电压最大值 18V
输出电流最大值 67mA
转换效率 82%
最大容性负载 -
特性 Remote On/Off,SCP
输出总功率 1W
输入电压最小值 9V
散热方式 -
输出电压组数 1
输出电压 15V
输出方式 Fixed
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

ISB0112S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISB0112S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISB0112S15 ISB0112S15数据手册

ISB0112S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
