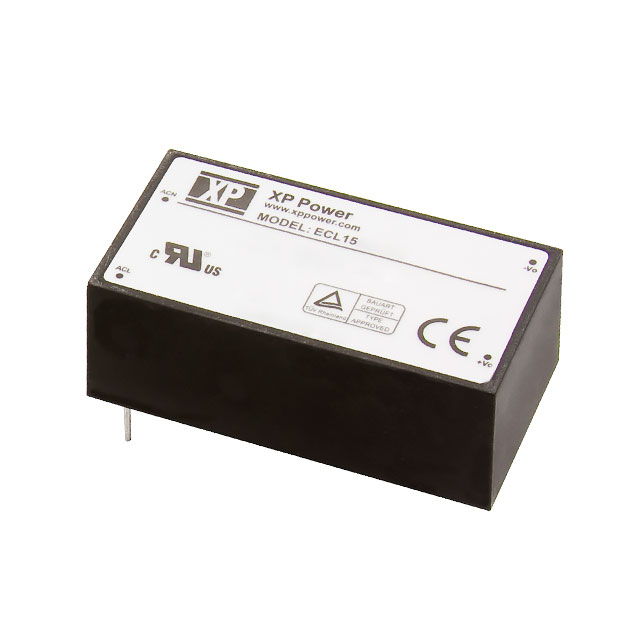

ECL15US24-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 15W开关电源, 24V 直流输出电压 630mA输出电流, 1输出点
供应商型号: 1435369
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 ECL15US24-E

ECL15US24-E概述

    电子元器件产品技术手册

    产品简介


    ECL系列电源模块 是一种高性能、紧凑型的直流电源转换器,适用于多种电子设备。这些电源模块提供单输出、双输出和三输出版本,非常适合工业控制、通信系统、医疗设备等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 85-264 VAC (120-370 VDC) |
    | 输入频率 | 47-63 Hz |
    | 输入电流 | 见表格 |
    | 空载输入功率 | <0.3 W |
    | 过载保护 | 见表格 |
    | 输出电压 | 见表格 |
    | 效率 | 见表格 |
    | 隔离电压 | 3000 VAC 输入到输出 |
    | 工作温度 | -20°C 至 +70°C,线性降额至 100%(+50°C 至 50%)至 +70°C |
    | 储存温度 | -40°C 至 +85°C |
    | 工作湿度 | 95% RH,非冷凝 |

    产品特点和优势


    ECL系列电源模块的主要优势包括:
    - 紧凑设计:超小尺寸设计使其非常适合空间有限的应用场合。
    - 多功能性:支持单输出、双输出和三输出,满足不同应用场景需求。
    - 可靠性高:峰值负载能力及长达3年的质保周期。
    - 高效率:不同型号的电源模块效率高达84%,节省能源消耗。

    应用案例和使用建议


    应用案例:ECL系列电源模块广泛应用于各种工业控制系统、通信基站、医疗设备等。例如,在一个自动化生产线上,ECL系列电源模块可以为传感器、控制器等关键部件提供稳定的电源供应,保证生产的顺利进行。
    使用建议:
    - 确保电源模块的工作环境符合规定的温度和湿度要求。
    - 在大负载情况下,注意电源模块的过载保护设置,避免因长时间超负荷运行导致损坏。
    - 安装时确保正确的输入和输出连接,以充分利用其高效能特性。

    兼容性和支持


    ECL系列电源模块具有良好的兼容性,可直接安装在标准PCB板上或作为底盘安装版本使用。厂商提供全面的技术支持,包括安装指南、使用手册和在线技术支持服务。

    常见问题与解决方案


    1. 问题:电源模块无法正常启动。
    - 解决方案:检查输入电压是否在规定的范围内,并确认输入电缆连接无误。

    2. 问题:输出电压不稳定。
    - 解决方案:检查负载变化情况,并确认负载电流是否超过额定值。如有需要,调整负载限制或更换更高容量的电源模块。

    总结和推荐


    ECL系列电源模块以其卓越的性能、可靠的稳定性以及广泛的适用性,在众多应用场景中表现出色。其小巧紧凑的设计、高效的能量转换能力和强大的环境适应能力使其成为许多电子设备的理想选择。基于以上优点,强烈推荐使用该系列电源模块。

ECL15US24-E参数

参数
输出电压组数 1
输出电压 24V
散热方式 -
类型 -
输入电压最小值 85V~264V(AC)
输出总功率 15W
开关频率 -
特性 Universal Input
输出电流最大值 630mA
输入电压最大值 -
转换效率 82%
输出方式 Fixed
最大容性负载 -
长*宽*高 65mm(长度)*33.3mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL15US24-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL15US24-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL15US24-E ECL15US24-E数据手册

ECL15US24-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
