IEQ0524S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEQ系列, 9 → 36 V 直流输入, 12V 直流输出, 5W
供应商型号: ET-2679753
供应商: 海外现货
标准整包数: 1

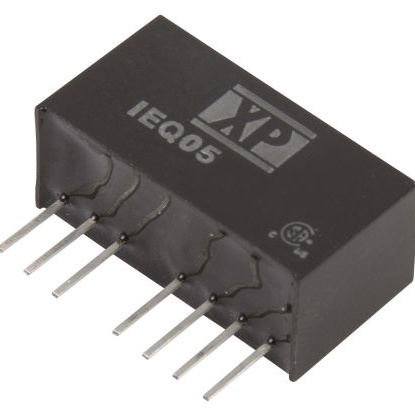

XP POWER DC-DC模块 IEQ0524S12

IEQ0524S12概述

    IEQ05 Series DC-DC Converter 技术手册

    1. 产品简介


    IEQ05系列DC-DC转换器是一种紧凑型的单输出和双输出电源模块,适用于工业控制、通信设备、医疗仪器和其他需要高可靠性和高效率电源的应用场合。该转换器具有宽输入电压范围(4:1),可适应不同的电源需求,并通过内置隔离实现安全可靠的电源转换。

    2. 技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注与条件 |
    |
    | 输出电压 | VDC | 3.3 | - | 30 | 参见型号和规格表 |
    | 输入电压范围 | VDC | 4.5 | 18 12V典型 | 9.0 | 36 | 24V典型 | 18.0 | 75 | 48V典型 |
    | 最大电容负载 | µF | - | - | 见型号和规格表 |
    | 纹波噪声 | mV pk-pk | - | - | 100 | 测量带宽为20MHz,使用0.47µF陶瓷电容 |
    | 隔离:输入到输出 | VDC | 1500/1800 | - | - | 60秒/1秒 |
    | 过载保护 | - | - | - | 170% | - |
    | 效率 | % | - | - | 82% | 参见型号和规格表 |
    | 开关频率 | kHz | - | 100 | - | - |

    3. 产品特点和优势


    - 宽输入电压范围:支持4:1输入范围,可以灵活适应各种电源系统的需求。
    - 高隔离度:提供1500VDC隔离,确保用户安全和系统可靠性。
    - 高效率:最大效率达到84%,确保系统长时间运行高效稳定。
    - 紧凑封装:采用SIP8封装,体积小巧,适合空间受限的应用场合。
    - 远程开关控制:具备远程开关控制功能,便于系统集成和管理。
    - 高可靠性:提供三年质保,满足工业级应用要求。

    4. 应用案例和使用建议


    IEQ05系列DC-DC转换器广泛应用于工业控制系统、通信设备、医疗仪器等领域。例如,在一个工业自动化控制系统中,可以通过该转换器为各种传感器和执行机构提供稳定的电源。建议在设计时考虑散热措施,以确保长期稳定运行。同时,可以根据实际需求选择合适的型号,确保输入电压范围匹配。

    5. 兼容性和支持


    该转换器与其他标准电子元件兼容,可通过标准SIP8插槽进行安装。制造商提供了全面的技术支持和服务,包括安装指南、故障排除手册和定期维护服务。此外,产品还通过了多项国际安全认证,确保在不同国家和地区都能安全使用。

    6. 常见问题与解决方案


    1. 问题:设备在开机时无法正常启动。
    解决方案:检查输入电压是否符合要求,确认所有连接线均正确无误。如果仍然无法启动,尝试更换同型号的转换器。
    2. 问题:设备在运行过程中出现过热现象。
    解决方案:检查散热措施是否到位,适当增加外部散热片或风扇,确保设备良好散热。

    7. 总结和推荐


    IEQ05系列DC-DC转换器以其宽输入电压范围、高隔离度、高效率等特点,成为众多工业应用的理想选择。其独特的设计和卓越的性能使其在市场上具备显著的竞争优势。强烈推荐在需要高可靠性和高效电源解决方案的应用中使用此产品。

IEQ0524S12参数

参数
输出电压 12V
输入电压最大值 36V
开关频率 100KHz(Min)
转换效率 83%
输出电压组数 1
输出方式 Fixed
输出总功率 5W
散热方式 -
输出电流最大值 417mA
特性 Remote On/Off,SCP
类型 -
输入电压最小值 9V
最大容性负载 -
长*宽*高 21.8mm(长度)*9.3mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEQ0524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEQ0524S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEQ0524S12 IEQ0524S12数据手册

IEQ0524S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.2708 ¥ 238.888
5+ $ 25.5934 ¥ 216.2645
10+ $ 24.3565 ¥ 205.8128
25+ $ 22.9029 ¥ 193.5297
100+ $ 22.6938 ¥ 191.763
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 238.88
