JWL4024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 9 → 36 V 直流输入, 15V 直流输出, 40W
供应商型号: DV-30241760
供应商: 海外现货
标准整包数: 1

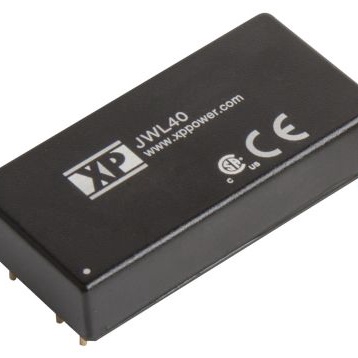

XP POWER AC-DC模块 JWL4024S15

JWL4024S15概述

    JWL40 Series DC-DC Converter

    产品简介


    JWL40系列直流到直流转换器是一款高性能电源解决方案,适用于多种电子设备。其主要功能是将一种电压水平转换为另一种电压水平,从而满足不同的电子系统需求。该系列产品支持单输出和双输出模式,广泛应用于信息技术设备(ITE)、通信设备、工业控制系统及医疗设备等领域。

    技术参数


    - 输入电压范围:9-36V(24V标准),18-75V(48V标准)
    - 输出电压:3.3V至30V(单输出),±12V至±15V(双输出)
    - 输出电流:最大8.00A(单输出),最大±1.67A(双输出)
    - 效率:高达91%
    - 隔离度:输入到输出1500/1800 VDC
    - 工作温度范围:-40°C至+105°C
    - 封装尺寸:2.00 x 1.00 x 0.43英寸(50.8 x 25.4 x 11.0 mm)(24V输出模型),2.00 x 1.00 x 0.40英寸(50.8 x 25.4 x 10.2 mm)(其他模型)
    - 重量:约0.066磅(30.0克)
    - 功率密度:50.0W/in³

    产品特点和优势


    - 宽输入电压范围:支持4:1的宽输入电压范围,增强了适用性和灵活性。
    - 高效率:最高可达91%,保证了能效。
    - 隔离性能:提供1500/1800 VDC的高隔离度,确保安全可靠。
    - 六面金属外壳:提供了优秀的电磁屏蔽和热管理能力。
    - 可选散热器:增加了散热器选项以提高工作温度范围。
    - 远程开关控制:支持通过逻辑信号远程控制开关,方便应用。

    应用案例和使用建议


    JWL40系列DC-DC转换器适用于需要宽输入电压范围、高效率和良好隔离度的场合。例如,在信息技术设备中,它可用于主电源到辅助电源的转换。使用时建议如下:
    - 考虑环境温度:根据手册提供的降额曲线选择合适的散热方案。
    - 负载管理:注意不要超过最大容许电容负载,以避免损坏。
    - 远程控制:合理配置远程开关信号,确保设备启动/关闭的可靠性。

    兼容性和支持


    JWL40系列转换器与多数标准接口兼容,简化了与其他设备的集成。制造商提供长达三年的保修服务,确保用户在使用过程中获得持续的支持。

    常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方法:检查负载平衡并确认输入电压稳定,必要时调整外部滤波电容。

    - 问题2:过载保护触发频繁。
    - 解决方法:增加外部电容以提高抗扰动能力,并检查是否负载过大。

    总结和推荐


    总体而言,JWL40系列DC-DC转换器凭借其宽输入电压范围、高效率、强隔离度和良好的稳定性,成为众多电子设备的首选电源解决方案。对于需要高性能电源的应用场景,强烈推荐使用此产品。

JWL4024S15参数

参数
输出总功率 40W
输出电压 15V
最大容性负载 -
转换效率 89%
输出方式 Fixed
类型 -
输入电压最大值 36V
特性 Remote On/Off,SCP
输出电压组数 1
散热方式 -
输出电流最大值 2.67A
开关频率 285KHz(Typ)
输入电压最小值 9V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL4024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL4024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL4024S15 JWL4024S15数据手册

JWL4024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 86.7254 ¥ 739.7674
5+ $ 84.192 ¥ 718.1582
10+ $ 81.747 ¥ 697.3015
25+ $ 77.6886 ¥ 662.6837
50+ $ 73.8067 ¥ 629.571
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 739.76
